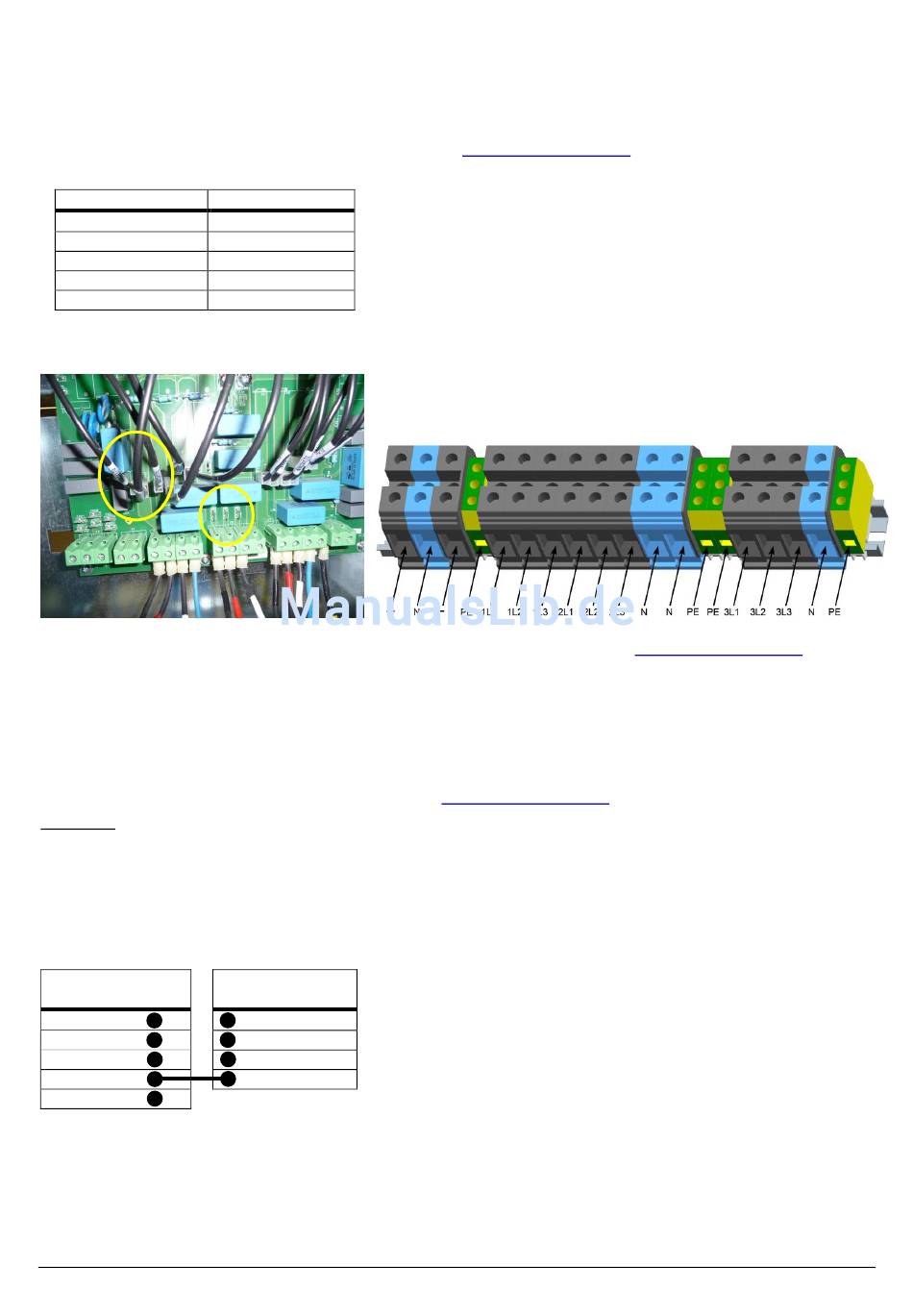

1.5.1.2
Gemeinsame Netzversorgung für Gleichrichter und Bypass (Single Input Feed)
Für die korrekte Eingangsverkabelung siehe Zeichnung in
Für gemeinsame Netzversorgung schließen Sie die Netzkabel wie folgt an die USV Anschlussklemmen an:
NETZKABEL
Phase L1
Phase L2
Phase L3
NULLEITER
ERDLEITER
Schranktypen A&B
Für empfohlene Mindest-Querschnitte der Eingangskabel und Sicherungsgrössen
Unterhalb der Anschlussklemmen der USV befindet sich eine Kabelabfangschiene für die korrekte Befestigung der
Kabel.
1.5.1.3
Getrennte Netzversorgung für Gleichrichter und Bypass (Dual Input Feed)
Die korrekte Eingangsverkabelung ist in der Zeichnung
HINWEIS: die USV wird standardmäßig mit gemeinsamer Netzversorgung geliefert (Gleichrichter und Bypass
gemeinsam – Single Input Feed).
Vorgehen zum wechseln der Anschlüsse von gemeinsamer Netzversorung auf getrennte Netzversorgung
(nur für Schranktyp C)
Entfernen Sie die Brücken zwischen 1L1-2L1, 1L2-2L2, 1L3-2L3, wie unten gezeigt:
USV-KLEMMEN
GLEICHRICHTER
1L1
1L2
1L3
1N
PE
USV- KLEMME
1L1
1L2
1L3
1N
PE
USV-KLEMMEN
BYPASS
2L1
2L2
2L3
2N
4NWP100772R0001_S1_OPM_ABB_POWERSCALE_10-50kVA_DE_150113.doc
Änderungen vorbehalten
Sektion 2, Kapitel 2.1.3
Schranktyp C
Für gemeinsame Netzversorgung ist es möglich
beide Anschlüsse (Netz-oder Bypass) zu
verwenden
Sektion 2, Kapitel 2.1.3
ersichtlich.
Sektion 2, Kapitel 2.1.3
Seite 17/20 ABB
