12 POWERVALUE 11T G2 1-3 KVA B/S
—

3 2 Anschluss

— 3 2 1
05
Wenn die USV über das Netzkabel angeschlossen ist,

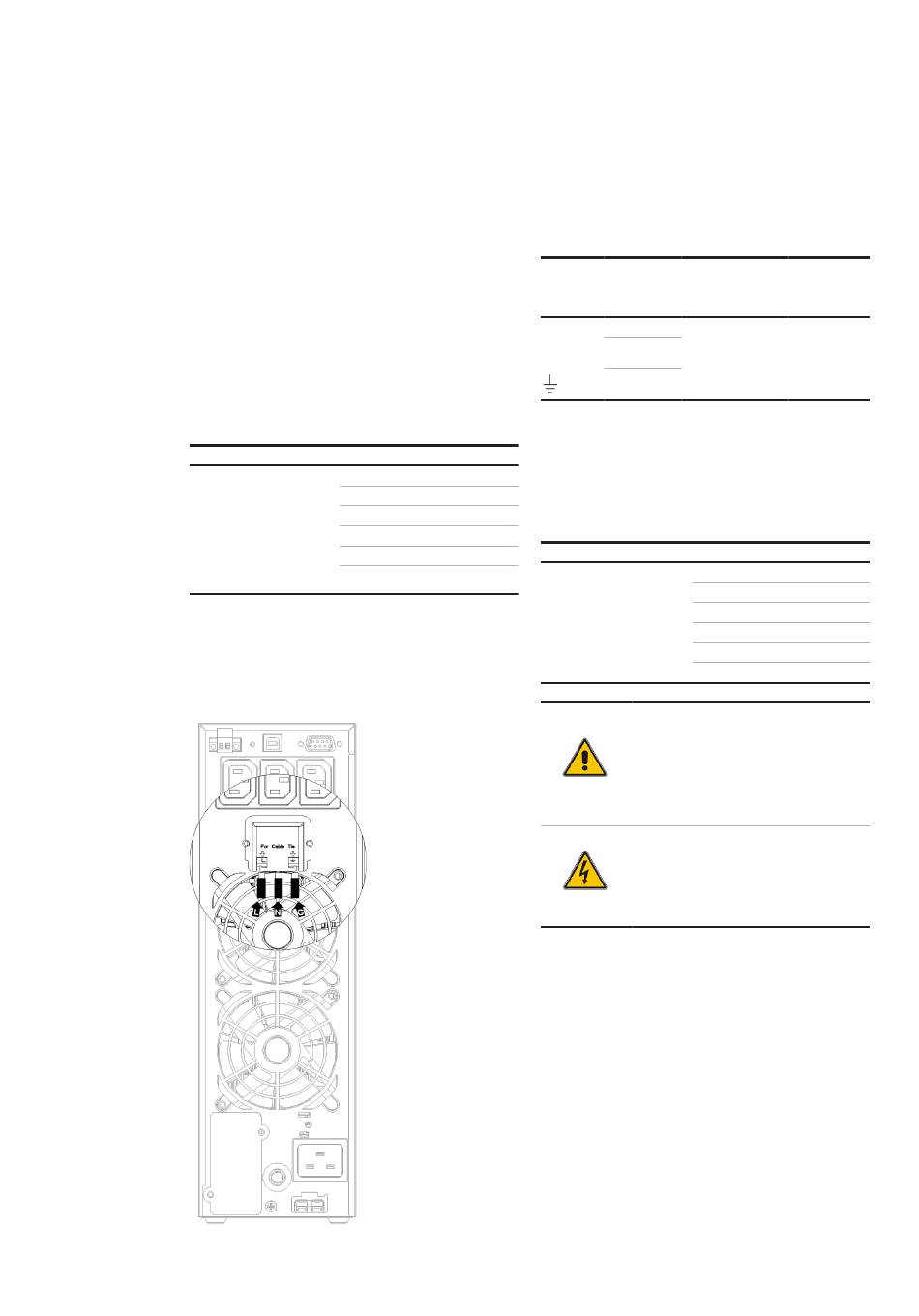

Ausgangsanschlussplan
von 3kVA S verwenden Sie eine geeignete Steckdose (geerdet
und stoßfest) und achten Sie auf die Kapazität der
Steckdose. Das USV-System verfügt über einen
Eingangstrennschalter am Standardschrank.
3 2 2
Die Ausgangsbuchsen und Typen der USV sind
nachfolgend dargestellt.
—

Tabelle 5: USV-Modell Ausgangsbuchsen

Modell-Nr
PowerValue 11T G2 1 kVA B
PowerValue 11T G2 1 kVA S
PowerValue 11T G2 2 kVA B
PowerValue 11T G2 2 kVA S
PowerValue 11T G2 3 kVA B
PowerValue 11T G2 3 kVA S
Beim Modell PowerValue 11T G2 3kVA S verbinden Sie
die Ausgangs- und Erdungsleitungen mit dem
Klemmenblock gemäß der unten dargestellten
Abbildung 5 und Tabelle 6.
—
05

USV-Eingangsanschluss

USV-Ausgangsanschluss

Ausgangsbuchse -IEC (Stück)
4*C13
3*C13
4*C13
6*C13
4*C13+1*C19
3*C13+Ausgangs klemmenblock
—
Tabelle 6: Anschluss von Ausgangs- und
Erdungsleitungen an Klemmenblock
Klemmen- Leitungs- Anschluss-
position funktion kabelquerschnitt
L Netz-Ausgang
Neutral-
1,5mm
N
Ausgang
(14AWG­12AWG)
Ausgang
Masse
3 2 3

Externe Batterien Anschluss

Beim Anschluss der externen Batteriemodule (EBM)
wird empfohlen, das EBM zu verwenden, das dem
entsprechenden USV-Modell entspricht.
—
Tabelle 7: EBM und die entsprechenden USV-Modellanschlüsse
USV Modell EBM Modell
PowerValue 11T G2 1 kVA B Externe Batterie 11T G2 1 kVA
PowerValue 11T G2 1 kVA S Externe Batterie 11T G2 1 kVA
PowerValue 11T G2 2 kVA B Externe Batterie 11T G2 2 kVA
PowerValue 11T G2 2 kVA S Externe Batterie 11T G2 2 kVA
PowerValue 11T G2 3 kVA B Externe Batterie 11T G2 3 kVA
PowerValue 11T G2 3 kVA S Externe Batterie 11T G2 3 kVA
DER ANSCHLUSS DES FALSCHEN EBM FÜHRT
ZU ANORMALITÄT ODER DAUERHAFTEN
SCHÄDEN.
EIN STANDARDMÄßIGER BATTERIESTECKER
AUF DER RÜCKSEITE WIRD FÜR DEN
WARNUNG
ANSCHLUSS DES BATTERIEPACKS
VERWENDET.
IM FALLE DER INSTALLATION EINES
KUNDENSPEZIFISCHEN EXTERNEN
BATTERIEPAKETS IST ES SEHR WICHTIG, DIE
NÄCHSTEN SCHRITTE ZU BEFOLGEN, UM DAS
RISIKO EINES STROMSCHLAGS ZU
GEFAHR
VERMEIDEN.
1. Bereiten Sie das Batteriekabel und den Stecker so
vor, dass sie dem erforderlichen Strom
standhalten können.
2. Setzen Sie einen geeigneten DC-Schalter
zwischen der USV und den externen Batterien ein.
3. Wenn ein Batterieschalter vorhanden ist, schalten
Sie ihn zuerst aus. Schließen Sie dann das
Batteriekabel an den EBM-Anschluss auf der
Rückseite der USV an.
4. Schließen Sie das Eingangsnetzkabel der USV an
das Stromnetz an. Die Batterie beginnt zu laden.
Drehmoment
– 2,5mm 0,5Nm
2 2
(4,4 Lb In)
