Benutzerhandbuch | Optyma™ control AK-RC 113 dreiphasig
4.6 Kalibrierung des
Verdichtermotor
schutzschalters
4.7 Schließen des elektrischen
Bedientableaus
8 | BC317523579312de-000101
Im Folgenden wird Schritt für Schritt die ordnungsgemäße Kalibrierung des Motorschutzschalters für
den Verdichter gezeigt.

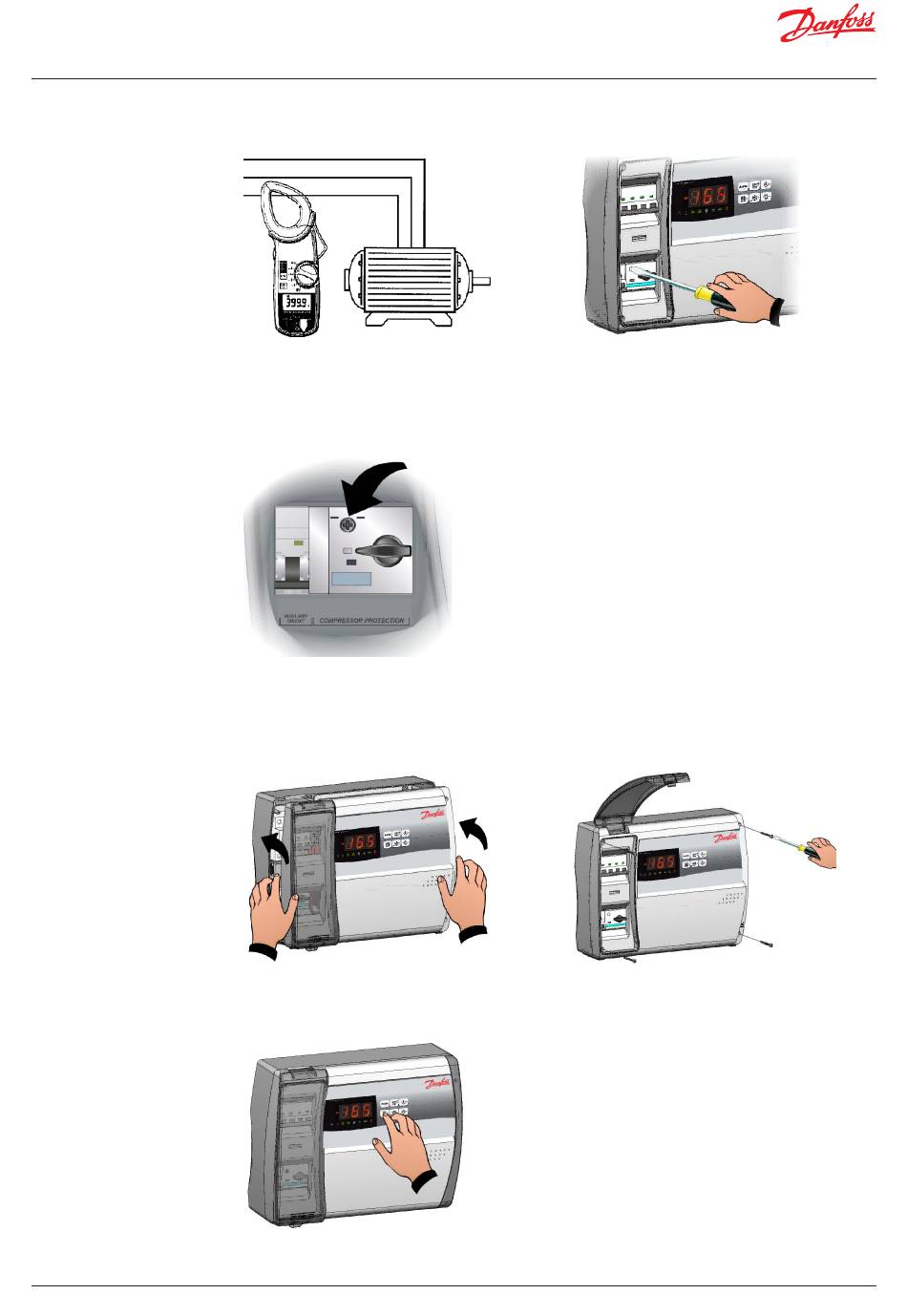

Abb. 15 Es wird empfohlen, den Motorschutzschalter an
den Stromkreisen des Verdichters zu kalibrieren, wenn
die Anlage zum ersten Mal in Betrieb genommen wird.
Mithilfe eines Strommessers die effektive Absorption
überprüfen.
Abb. 17: Die Einstellschraube vorne am
Motorschutzschalter verwenden, um die Kalibrierung
durchzuführen.
Nach Fertigstellung der elektrischen Anschlüsse, der Prüfungen und Kalibrierungen kann das
elektrische Bedientableau geschlossen werden.
Abb. 18: Schließen Sie die Frontblende, nachdem Sie
sichergestellt haben, dass sich alle Kabel im Inneren des
Gehäuses befinden und dass die Gehäusedichtung sicher
in ihrem Sitz liegt.
Abb. 20: Schalten Sie den Strom am Bedientableau ein und
importieren/konfigurieren Sie alle Parameter.
Abb. 16 Die Kalibrierung des Motorschutzschalters auf
Grundlage der gemessenen Absorption durchführen. Der
Einstellwert darf nicht über dem vom Verdichterhersteller
erwarteten liegen.
Achtung: Fehlerhafte Kalibrierung kann Verdichterausfall
oder unerwünschtes Verhalten des Motorschutzschalters
verursachen.
Abb. 19: Die Frontblende mit den vier Schrauben
befestigen. Die Schraubenabdeckung auf der rechten Seite
wieder anbringen.
