Benutzerhandbuch | Optyma™ control AK-RC 113 dreiphasig
4.3 Elektrische Verkabelung
6 | BC317523579312de-000101

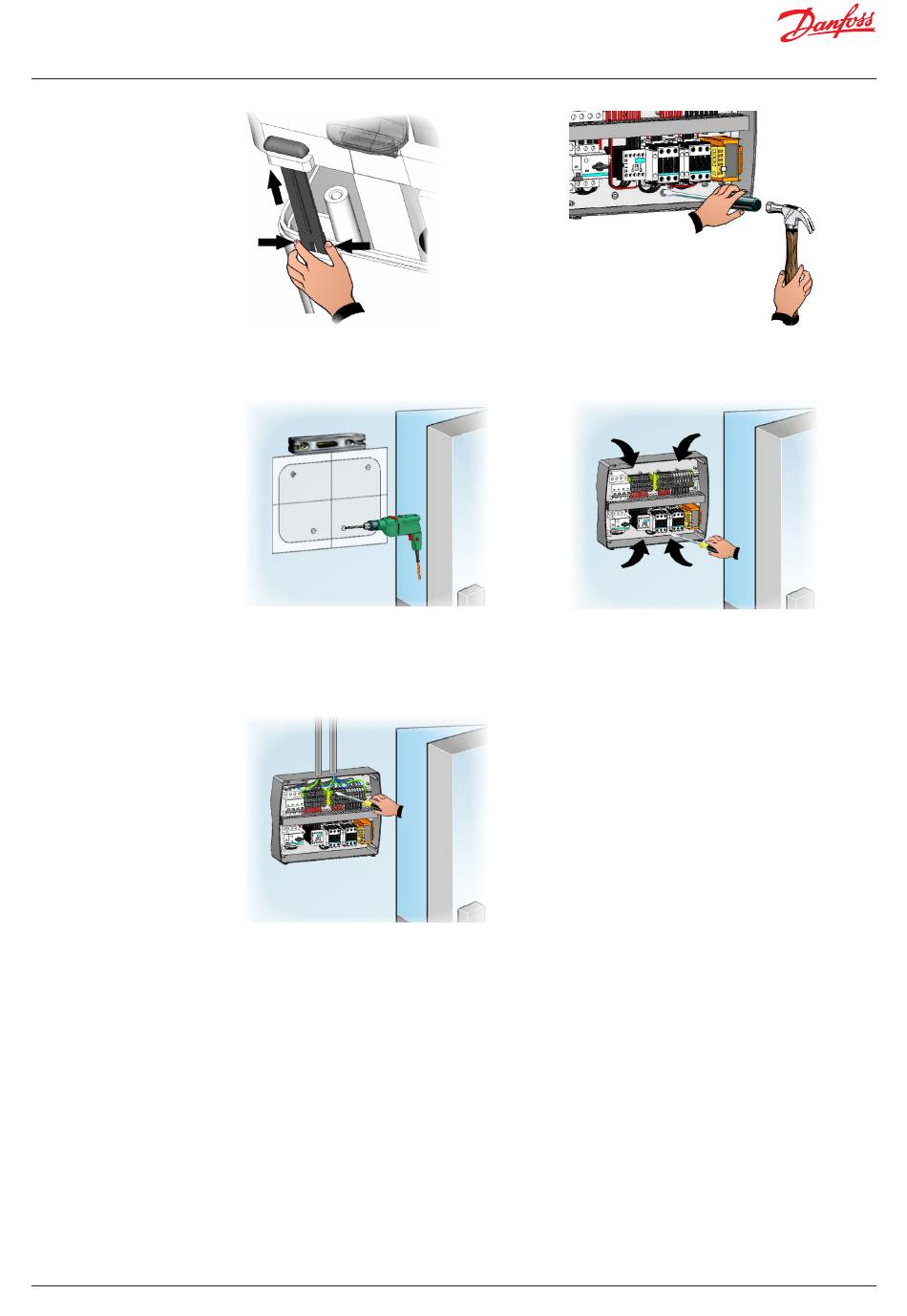

Abb. 7 Drücken Sie jeweils die Seiten der Scharniere
zusammen, um sie aus ihrem Sitz zu entfernen, und
nehmen Sie die Frontblende ganz ab.
Abb. 9 Unter Verwendung der Bohrschablone die vier
Befestigungslöcher in die Wand bohren.
Abb. 11 Jetzt die elektrischen Anschlüsse wie im folgenden
Abschnitt beschrieben herstellen.
• Die elektrischen Anschlüsse sind dem spezifischen Schaltplan und den technischen Eigenschaften
des zu installierenden Bedientableau-Modells zu entnehmen.
• Die Stromversorgung für das Bedientableau muss ausschließlich über eine separate Leitung mit
einer vorgelagert installierten entsprechenden Vorrichtung zum Schutz gegen indirektes Berühren
(Differentialschalter) erfolgen.
• Verlegen Sie die Stromversorgungs- und Signalkabel (Fühler und digitale Eingänge) möglichst nicht
in den gleichen Kabelkanälen (oder Rohren).
• Verwenden Sie möglichst keine multi-polaren Kabel mit Leitern, die an induktive Lasten und
Stromlasten oder Signalleitungen wie Fühler und Digitaleingänge angeschlossen sind.
• Verringern Sie die Längen der Anschlusskabel so weit wie möglich, damit sich die Verdrahtung nicht
spiralförmig verdrehen kann, da dies schädlich für die möglichen induktiven Auswirkungen auf die
Elektronik sein könnte.
• Falls die Fühlerkabel verlängert werden müssen, müssen Leiter mit einem geeigneten Querschnitt,
keinesfalls unter 1 mm², verwendet werden.
Abb. 8 Mithilfe eines Schraubendrehers die vier
vorgefertigten Löcher auf der Rückseite durchdrücken,
um die vier Befestigungslöcher für das elektrische
Bedientableau herzustellen.
Abb. 10 Unter Verwendung der vier zuvor hergestellten
Löcher die Gehäuserückwand mithilfe von vier Schrauben,
deren Länge für die Dicke der Wand geeignet ist,
befestigen. Legen Sie zwischen jede Befestigungsschraube
und die Gehäuserückwand eine der mitgelieferten
Gummi-Unterlegscheiben.
© Danfoss | DCS (vt) | 2020.02
