5. Verwendung

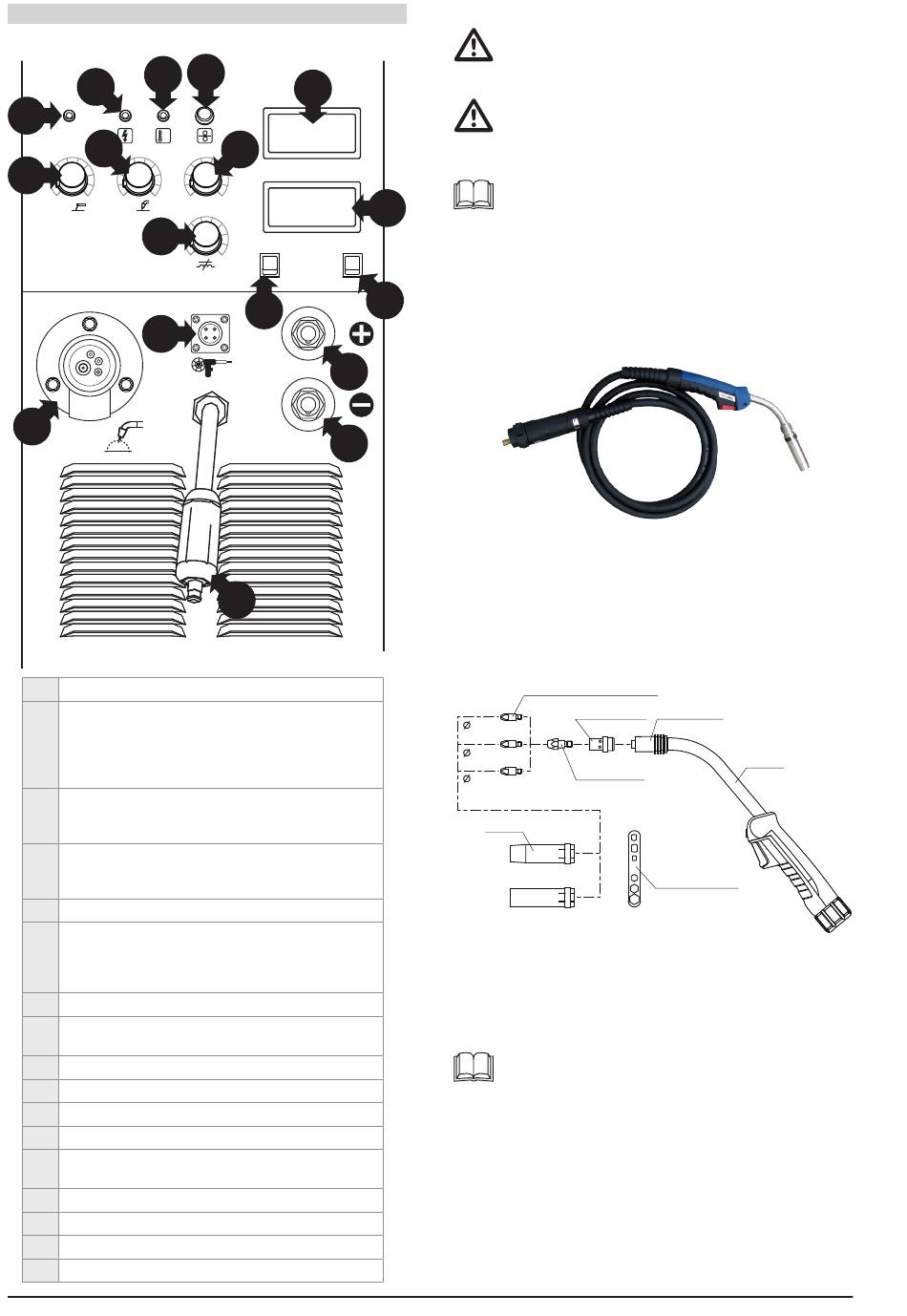

5.1. Bedienpanel
6
5
V.R.D
4
<
U
24V
0
°C
3
2
20
350
15
38
1.5
A
V
10
Hard
Inductance
14
1
1
EURO Zentralanschluß
2
Einstellung der Schweißampere bei fallender
Charakteristik für Mantelelektroden und im
WIG/TIG Schweißbereich.
Bei WIG/TIG Schweißung unbedingt WIG-
Brenner auf MINUS-POL stellen!
3
MIG Lichtbogenspannung (Volt), Wert nicht
während des Schweißens verändern, es kommt
zu vermeidbarem Kontaktverschleiß.
4
V.R.D.-Anzeige (= Voltage Reduction Device)
Reduziert die Ausgangsspannung im Bedarfs-
fall aus Sicherheitsgründen unter 24V.
5
Betriebsanzeige / Bereitschaftsanzeige
6
Überlastanzeige (Temperaturbegrenzung).
Ausgangsspannung und Drahtvorschub wird
unterbrochen. Nach einer Abkühlpause schal-
tet das Gerät automatisch wieder ein.
7
Stromlos Drahteinfädeln (Drahtvorschub)
8
MIG Drahtvorschubgeschwindigkeit, darf wäh-
rend des Schweißens verändert werden.
9
Voltmeter
10
MIG Justage der Lichtbogencharakteristik
11
Amperemeter
12
Schweißartumschalter WIG/MMA/MIG
13
Spulenartumschalter Standard/MIGET-Mini
(für optional erhältlichen D100-Mini-Brenner)
14
Versorgungsstecker für MIGET-Mini Brenner
15
Elektrode oder Masse-Anschluss, POSITIV
16
Umpolung +/- der Elektrode
17
Elektrode oder Masse-Anschluss, NEGATIV
8
7
9
8
V
15
m/min
A
TIG
STANDARD
1
10
Soft
MMA
MIG
SPOOL GUN
12
15
17
16
5.2. MIG-/MAG-/Fülldraht Schweißprozess
Sollten Sie wenig Erfahrung mit dem Schweißen ha-
ben, finden Sie im Kapitel 6 einige hilfreiche Hinweise
zum Thema Schweißen (Prozess Vor- und Nachteile,
Hinweise zu Grundwerkstoffen, usw.).
Stellen Sie sicher, dass sich der Bediener vor der Ver-
wendung mit allen relevanten Sicherheitsvorschriften
vertraut gemacht hat. Schweißen ist gefährlich und
kann bei unsachgemäßer Anwendung schwere Verlet-
zungen hervorrufen!
Beachten Sie weiters alle Sicherheitshinweise dieses
Handbuchs (siehe 1. Sicherheitshinweise).
11
Dieses Gerät kann zum Schweißen nach dem MIG-/MAG-
oder dem selbst schützenden Füll-/Röhrchendrat (In-
nershield) Schweißprozess eingesetzt werden.
5.2.1. Der MIG-Brenner
13
Werkseitig ist der gasgekühlte MIG-Brenner 36 mit einem
3m Schlauchpaket ausgerüstet, welches für alle Drahtdurch-
messer von 0,8 bis 1,2mm geeignet ist.
Neben dem Brenner befindet sich im Lieferumfang:
- 2 Stk. Stromkontaktrohre 0,8mm
- 2 Stk. Stromkontaktrohre 1,0mm
- 2 Stk. Stromkontaktrohre 1,2mm
- 2 Stk. Gasdüsen
- 1 Stk. Brenneruniversalschlüssel
Wobei eine der Kontakt- sowie eine Gasdüse am Brenner
vormontiert sind.
Stromkontaktrohr (Stromdüse)
0,8 M6
1,0 M6
1,2 M6
Gasdüse
Standard
Zylindrisch
5.2.2. Vorbereitung (Draht einfädeln)
Legen Sie eine passende Drahtspule wie unter 4.2. beschrie-
ben ein.
● Prüfen Sie ob das Stromkontaktrohr des Brenners dem
Drahtdurchmesser entspricht.
Beachten Sie, daß beim Schweißen mit Gasen, die
einen erhöhten Argonanteil besitzen, eine höhere
Temperatur auftritt. Es empfiehlt sich in diesen Fäl-
len, aufgrund der größeren Wärmeausdehnung, das
nächst größere Kontaktrohr zu wählen, um den Rei-
bungswiderstand zu verringern und eine Störung des
Drahtvorschubs zu vermeiden.
● Brenner am Zentralanschluß des Gerätes (1) anschlie-
ßen und festschrauben.
● Brennerschlauchpaket gestreckt auslegen.
➮ siehe 5.1. Bedienpanel
● Kabelstück (16) je nach gewünschter Elektrodenpolari-
tät an Strompanel (15, +Polarität) oder (17, -Polarität)
montieren und im Uhrzeigersinn fest anziehen.
Isolator (innen)
Gasverteiler L32
Düsenstock M6
Brenner-
Universalschlüssel
Brenner
MB36
