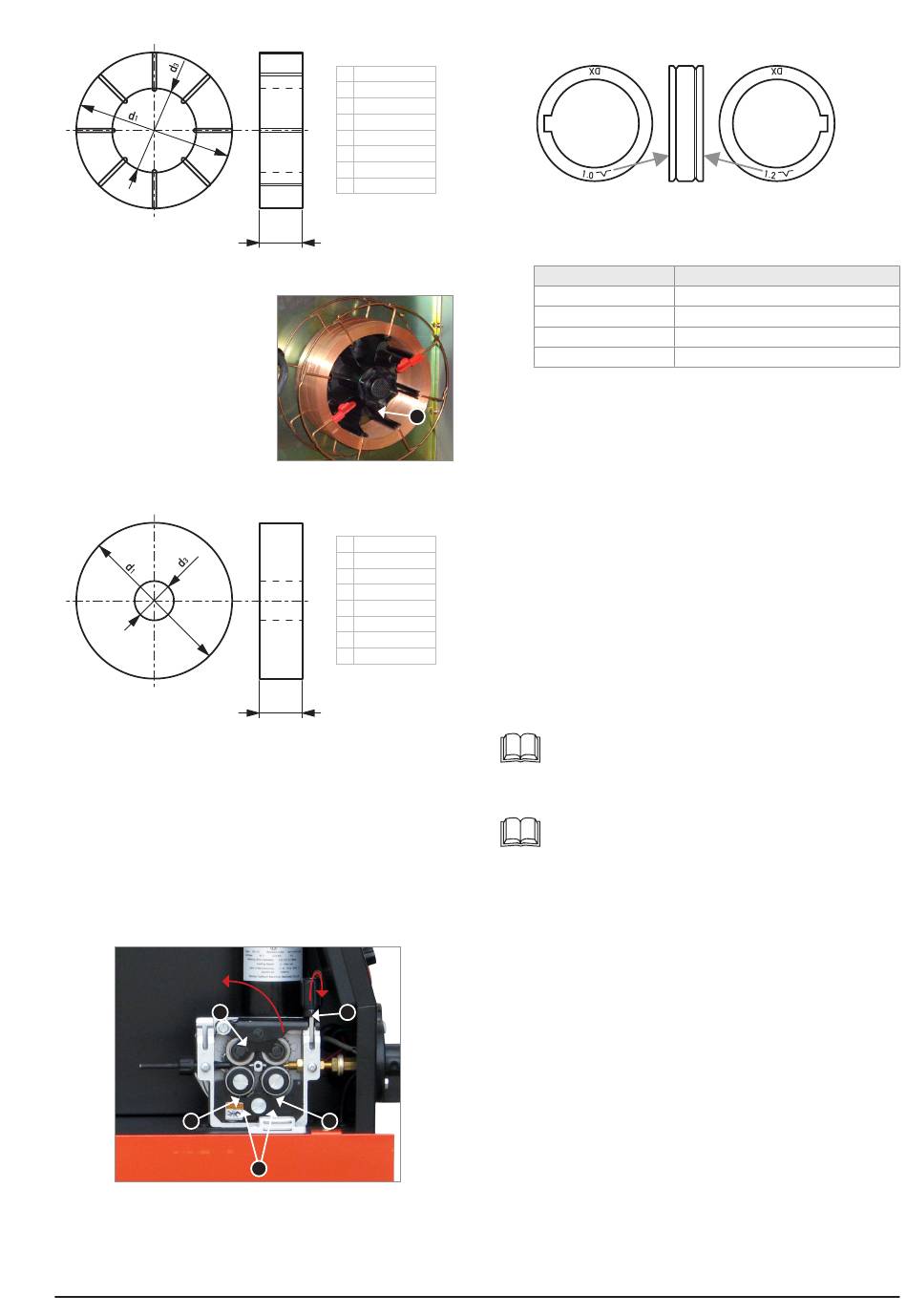

4.2.3. B300 (K300) Korbspule montieren

e
1
Eigenschaften einer B300/K300 Korbspule:
Um eine B300/K300 Korbspule in diesem Gerät zu montie-
ren, muss der optional erhältliche Korbspulenadapter mon-
tiert werden (siehe Abbildung).
● Montieren Sie analog zu
4.2.1. den Korbspulenad-
apter (4).
● Setzen Sie die Korbspu-
le auf. Sofern vorhanden
montieren Sie die Korb-
spulensicherung.

4.2.4. S100 (D100) Drahtspule montieren

Eigenschaften einer S100/D100 Dornspule:
Eine S100/D100 Dornspule kann bei diesem Gerät nur über
den optional erhältlichen MIGET S100-Mini Spulenbrenner
verwendet werden.
Montage und Anwendung siehe 5.2.7.

4.2.5. Drahtvorschubeinheit

Stellen Sie sicher, dass die korrekten Drahtvorschubrollen
für den von Ihnen verwendeten Draht montiert sind:
● Federverschluss der Drahtvorspanneinheit (1) umlegen
und Spanneinheit mit Gegendruckrolle (2) hochklap-
pen.
● Beide Rollenhalteschrauben (3) lösen und die Drahtvor-
e
1
schubrollen entnehmen.
2
3
e
1
DE
e -
2
b
B300 (K300)
d 300
0
mm
1
-5
d 180
mm
2 ±2
d -
3
d -
4
d -
5
b 100
mm
±3
e -
1
e -
2
b
4
S100 (D100)
d 100
mm
1 ±2
d -
2
d 16,5
+1
mm
3
0
d -
4
d -
5
b 45
0
mm
-2
e -
1
e -
2
b
S200 (D200)
d 200
mm
±3
1
d -
2
d 50,5
+2,5
mm
3
0
d 10 +1
mm
4
0
d -
5
b 55
0
mm
-3
e 44,5
mm
1 ±0,5
e -
2
b
S300 (D300)
d 300
mm
1 ±5
d -
2
1
d 50,5
+2,5
mm
3
0
d 10
+1
mm
4
0
d -
5
b 103
0
mm
-3
e 44,5
mm
1 ±0,5
e -
2
3
b
4
B300 (K300)
d 300
0
mm
1
-5
d 180
mm
±2
2
d -
3
d -
4
d -
5
b 100
mm
±3
e -
1
e -
2
Auf den 2 Drahtvorschubrollen (4) finden Sie Markie-
rungen um welche Type es sich handelt.
Markierung am Rollensatz 1.2-V
Im obigen Beispiel findet der Rollensatz 1.2-V Verwen-
dung. Je nach Montagerichtung können diese Rollen für
1,0 oder 1,1/1,2mm Drähte verwendet werden.
Folgende Typen stehen zur Verfügung:
Vorschubrollensatz
30x10x22-1.0-V
30x10x22-1.2-V
30x10x22-1.0-U
A)
30x10x22-1.2-U
A)
Die Vorschubrollensätze 1.0-V und 1.2-V sind im
A)
Standardlieferumfang enthalten. Die anderen Rollen-
sätze sind optional erhältlich.
● Wählen Sie den für Ihren Draht korrekten Rollensatz
aus und setzen Sie diesen so in die Maschine ein, dass
die korrekte Markierung zur Maschine zeigt (also für
Sie im eingebauten Zustand nicht mehr lesbar ist).
● Montieren Sie wieder beide Rollenhalteschrauben (3)
und ziehen Sie diese per Hand an.
● Lösen Sie den Draht von der Drahtspule und schneiden
Sie den gebogenen Teil ab.
● Biegen Sie den Spulendraht ca. 10 cm gerade und ste-
cken Sie diesen in das Einführungsrohr.
● Führen Sie den Draht über die Nuten der Führungsrol-
len in das Drahtausführungsrohr.
● Drücken Sie die Spanneinheit mit den Gegendruckrol-
len (2) nach unten (Drahtelektrode muß in den Nuten
der Antriebsrollen liegen).
● Federverschluß (1) umlegen und mit der Stellschrau-
be den Federdruck so einstellen, daß der Draht gerade
nicht durchrutscht. Zu hohe Spannung führt zu Draht-
verformung!
Plattet sich der Füll-/Röhrchendraht (Innershield-
draht) ab, wodurch Schwierigkeiten an der Kontakt-
düse auftreten können, den Federdruck etwas redu-
zieren. Wenn der Draht beim Antrieb schlüpft, dann
sollte der Federdruck höher eingestellt werden.
Um einen Drahtnachlauf zu verhindern, hat die Kunst-
stoff-Drahtspindel eine federbelastete Reibungsbrem-
se. Die Federvorspannung kann über die Innensechs-
kantschraube beeinflusst werden. Die Bremse ist
korrekt justiert, wenn sich die Spule nach Lösen der
Brennertaste 5-20mm weiterdreht.
Damit ist die Installation der Drahtspule abgeschlossen.
Beim Tausch bzw. Entfernen der Drahtspule gehen Sie wie
folgt vor:
● Gerät über Hautpschalter ausschalten.
● Mit einem Seitenschneider das aus der Stromdüse her-
ausragende Elektrodenende gerade abschneiden.
● Federverschluss der Drahtvorspanneinheit (1) umlegen
und Spanneinheit mit Gegendruckrolle (2) hochklap-
pen.
● Drahtspule manuell im Uhrzeigersinn drehen und so
den Draht aus dem Brennerschlauch auf die Rolle rück-
wickeln.
● Das Drahtende an der Spule passend sichern, so dass
sich der Draht während der Demontage/Lagerung/
Montage nicht aufwickelt.
Passend für
Hartdraht (Stahl) Ø 0,8/0,9/1,0 mm
Hartdraht (Stahl) Ø 1,0/1,1/1,2 mm
Weichdraht (Alu) Ø 0,8/1,0 mm
Weichdraht (Alu) Ø 1,0/1,2 mm
