(2.0) EDS (Isolationsfehlersuche nur bei isoxx1685DP)

Für die Isolationsfehlersuche muss das Protokoll der RS-485-Schnittstelle
auf BMS eingestellt werden (Menü 8.2 (6.3) "Schnittstelle" ). Die Isolations-
fehlersuche über das Protokoll Modbus/RTU ist nicht möglich.
8.2

(2.1) Allgemein

8.2

(2.1.1) Modus

Um Isolationsfehler lokalisieren zu können, wählen Sie einen der folgenden drei ver-
fügbaren Modi für die Isolationsfehlersuche aus.
Im manuellen Modus startet die Isolationsfehlersuche sofort. Starten Sie die
•Manuell
Isolationsfehlersuche, dann ist sie dauerhaft aktiv, ohne Berücksichtigung des
Isolationswiderstandes und der Alarmmeldung des ISOMETER®s.
Im auto-Modus startet die Isolationsfehlersuche automatisch, sobald der
•auto
Ansprechwert von Alarm 2 des ISOMETER®s unterschritten wird. Die Isola-
tionsfehlersuche wird für eine Isolationsmessung zyklisch unterbrochen. Ist
der Isolationsfehler nach der Unterbrechung noch vorhanden, startet die Iso-
lationsfehlersuche erneut. Die Isolationsfehlersuche stoppt erst, wenn Alarm
2 inaktiv wird. Tritt ein neuer Isolationsfehler auf, startet die Isolationsfehler-
suche erneut automatisch.
Im Modus 1Umlauf startet die Isolationsfehlersuche automatisch, sobald der
•1Uml.
Ansprechwert von Alarm 2 des ISOMETER®s unterschritten wird. Die Isola-
tionsfehlersuche wird nach einem Zyklus gestoppt.
Die Isolationsfehlersuche startet NICHT erneut automatisch, wenn der Isola-
tionsfehler nach Ablauf des Zyklus noch vorhanden ist. Tritt ein neuer Isola-
tionsfehler auf, startet die Isolationsfehlersuche für einen Zyklus erneut
automatisch.
32
Einstellungen
Isolationsfehlersuche inaktiv
(Isolationsmessung)
Neuer Isolationsfehler
kein Isolationsfehler
Modus: auto/1Uml.
Isolationsfehlersuche pausiert
(Isolationsmessung)
Isolationsfehler
noch vorhanden
Isolationsfehlersuche aktiv
für 1 Umlauf
Modus: manuell
Modus: manuell
Isolationsfehlersuche aktiv

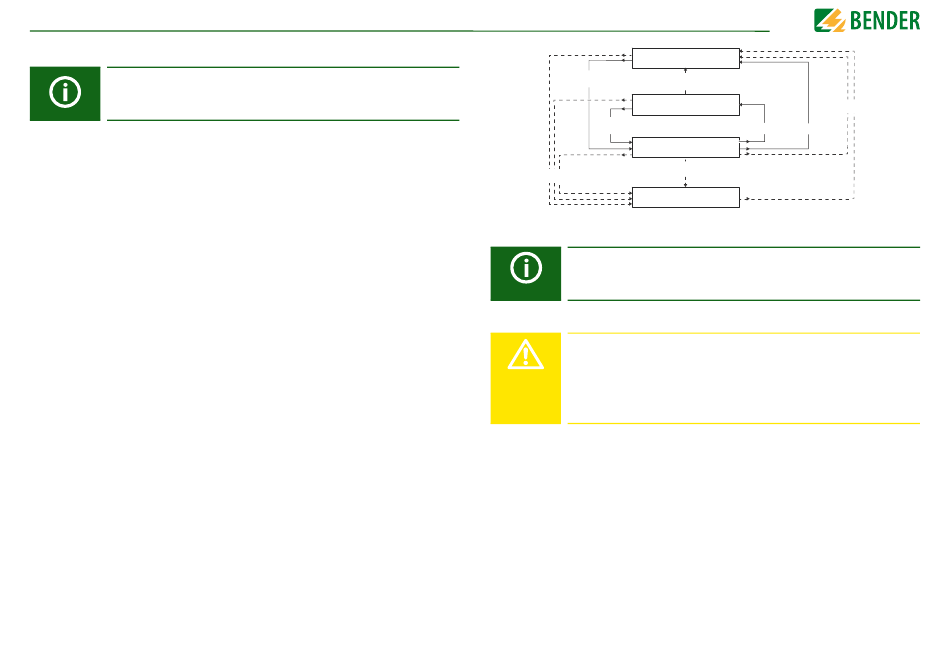

Isolationsfehlersuche Schema
Führen Sie während einer manuell gestarteten Isolationsfehlersuche kei-
nen manuellen Test durch, da dadurch die Isolationsfehlersuche abgebro-
chen wird.
8.2

(2.1.2) Strom

Gefahr vor Fehlfunktionen durch zu hohen Prüfstrom an
empfindlichen Anlagenteilen!
Durch den zwischen IT-System und Erde fließenden Prüfstrom kann es in
VORSICHT empfindlichen Anlagenteilen, wie SPS oder Relais zu Fehlsteuerungen
kommen. Stellen Sie sicher, dass die Höhe des Prüfstroms kompatibel mit
der zu überwachenden Anlage ist.
Stellen Sie den maximalen Prüfstrom im ISOMETER® ein. In der hier dargestellten Tabelle
finden Sie die gerätespezifischen maximalen Prüfströme.
bei EDS441-x
•1mA
bei EDS441-x
•2.5mA
bei EDS44x-x
•5mA
bei EDS440-x
•10mA
bei EDS440-x
•25mA
•50mA bei EDS440-x
Modus: manuell
Modus: auto Modus: 1 Uml.
dauerhaft
