Funktion
Ein Isolationsfehler zwischen IT-System und Erde schließt den Messkreis. Unterschreitet
der Isolationswiderstand zwischen Netz und Erde die eingestellten Ansprechwerte R
und R (Ansprechwert R kann gleich oder höher als R
an2 an1
schalten die zugehörige Alarmrelais „K1" (11, 12, 14) bzw. „K2" (21, 22, 24). Erfasste Isola-
tionsfehler werden über den BMS-Bus weiteren Busteilnehmern signalisiert. Außerdem
leuchten die Alarm-LEDs ALARM 1 bzw. ALARM 2 auf.

3.3.2 Isolationsfehlersuche

Zur Isolationsfehlersuche wird dem fehlerbehafteten IT-Netz ein Prüfstrom überlagert,
mit dessen Hilfe Isolationsfehlersuchgeräte der Serie EDS... den Isolationsfehler lokalisie-
ren können. Das ISOMETER® verfügt über einen internen Prüfstromgenerator mit I
mA.
I
L
2 s 4 s

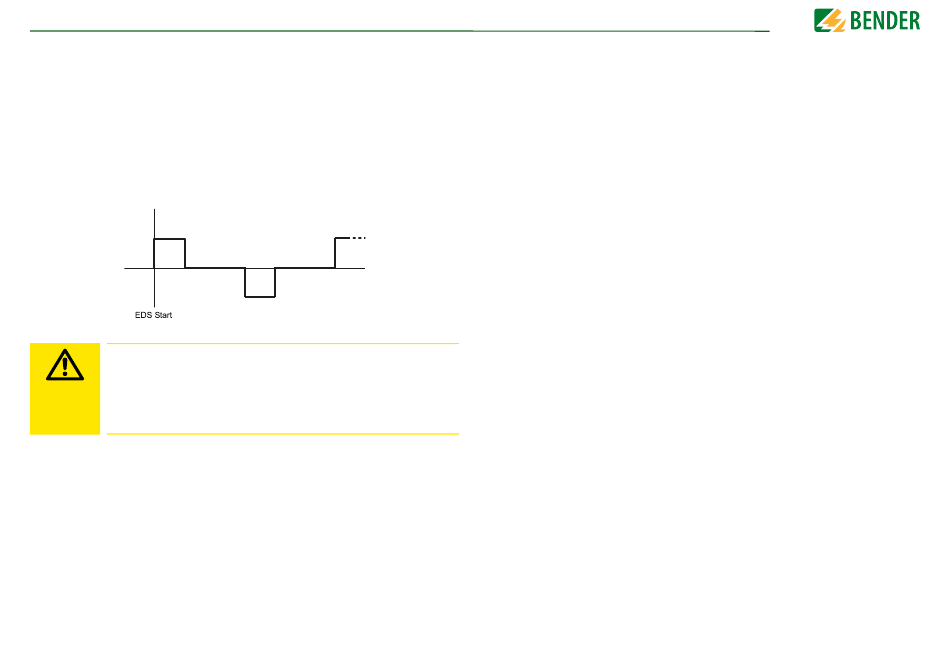

Pulsfolge des internen Prüfstromgenerators für die Isolationsfehlersuche
Fehlfunktionen durch zu hohen Prüfstrom an empfindlichen An-
lagenteilen!
Durch den zwischen IT-System und Erde fließenden Prüfstrom kann es in
VORSICHT empfindlichen Anlagenteilen, wie SPS oder Relais, zu Fehlsteuerungen
kommen. Stellen Sie sicher, dass die Höhe des Prüfstroms kompatibel mit
der zu überwachenden Anlage ist.
Ist die „Auto EDS-Funktion" aktiviert, startet das ISOMETER® die Isolationsfehlersuche,
nachdem beide Ansprechwerte R
an1
tionsfehlersuche signalisiert die LED „PGH ON" den Prüfstromtakt.
Für die Dauer der Isolationsfehlersuche ist die Funktion "Isolationsfehlerüberwachung"
deaktiviert. Falls während der Isolationsfehlersuche der Prüfstrom unter den vom EDS
messbaren Wert sinkt, wird die Isolationsfehlersuche durch das ISOMETER® beendet.

3.3.3 Zuordnung der Alarm-Relais K1, K2, K3

„K1" schaltet bei Unterschreitung des Ansprechwertes R
„K2" schaltet bei Unterschreitung des Ansprechwertes R
„K3" schaltet bei einem Geräte- bzw. Anschlussfehler.
10
eingestellt werden),
an2
2 s
4 s t
und R unterschritten sind. Mit Beginn der Isola-
an2
(Isolationswiderstand).
an1
(Isolationswiderstand).
an2
Funktion
3.3.4 Gerät deaktivieren
an1 Wenn das Gerät deaktiviert ist, ist die Ankoppelstufe des Geräts galvanisch vom zu über-
wachenden Netz getrennt.
Das Gerät führt keine Messung des Isolationswiderstandes durch, auf dem Display er-
scheint die Meldung Gerät inaktiv. Das IT-System wird NICHT überwacht!
Das Gerät koppelt sich über interne Netztrennschalter selbstständig von dem zu über-
wachenden Netz ab.
Das Aktivieren bzw. Deaktivieren erfolgt über
• einen digitalen Eingang
DC 50
L
• den Menüpunkt Alarmeinstellungen
• den BMS-Bus und Modbus RTU
Beispielsweise kann durch den Standby-Betrieb des ISOMETER®s der Einsatz in gekop-
pelten Systemen ermöglicht werden, da in miteinander verbundenen Netzen nur je ein
Isolationsüberwachungsgerät angeschlossen sein darf.
3.3.5 Messwert-Übertragung
Alle erfassten Messwerte, Betriebsmeldungen und Alarme werden über den BMS-Bus
oder Modbus RTU bereitgestellt.

3.4 Historienspeicher

Im geräteinternen Historienspeicher werden alle Warnungen, Alarme und Gerätefehler
mit Zeitstempeln versehen und abgespeichert. Erfasst werden die Zeitpunkte des
Beginns, der Quittierung und des Ereignisendes. Der Historienspeicher kann über das
Gerätemenü aufgerufen und zurückgesetzt werden

3.5 Selbsttest

3.5.1 Selbsttest nach Zuschalten der Versorgungsspannung

Nach Zuschalten der Versorgungsspannung werden alle internen Messfunktionen, die
Komponenten der Ablaufsteuerung wie Daten- und Parameterspeicher sowie die
Anschlüsse zur Erde überprüft. Der Selbsttest ist nach ca. 60 s abgeschlossen. Anschlie-
ßend beginnt der normale Messbetrieb.
Wird ein Geräte- oder Anschlussfehler festgestellt, erfolgt die Ausgabe des ent-
sprechenden Alarms im Display sowie über das Alarm-Relais "K3" (31-32-34). Dieses Relais
arbeitet dauerhaft im Ruhestrombetrieb, d. h. ein Gerätefehler wird auch bei einem
Komplettausfall des Geräts gemeldet.
(siehe "Historie" auf Seite 38).
