Vorgehensweise beim AC-Kabelanschluss
Beschreibung
1
Den Wechselrichter von allen Spannungsquellen trennen. Siehe
externen Spannungsquellen trennen
2

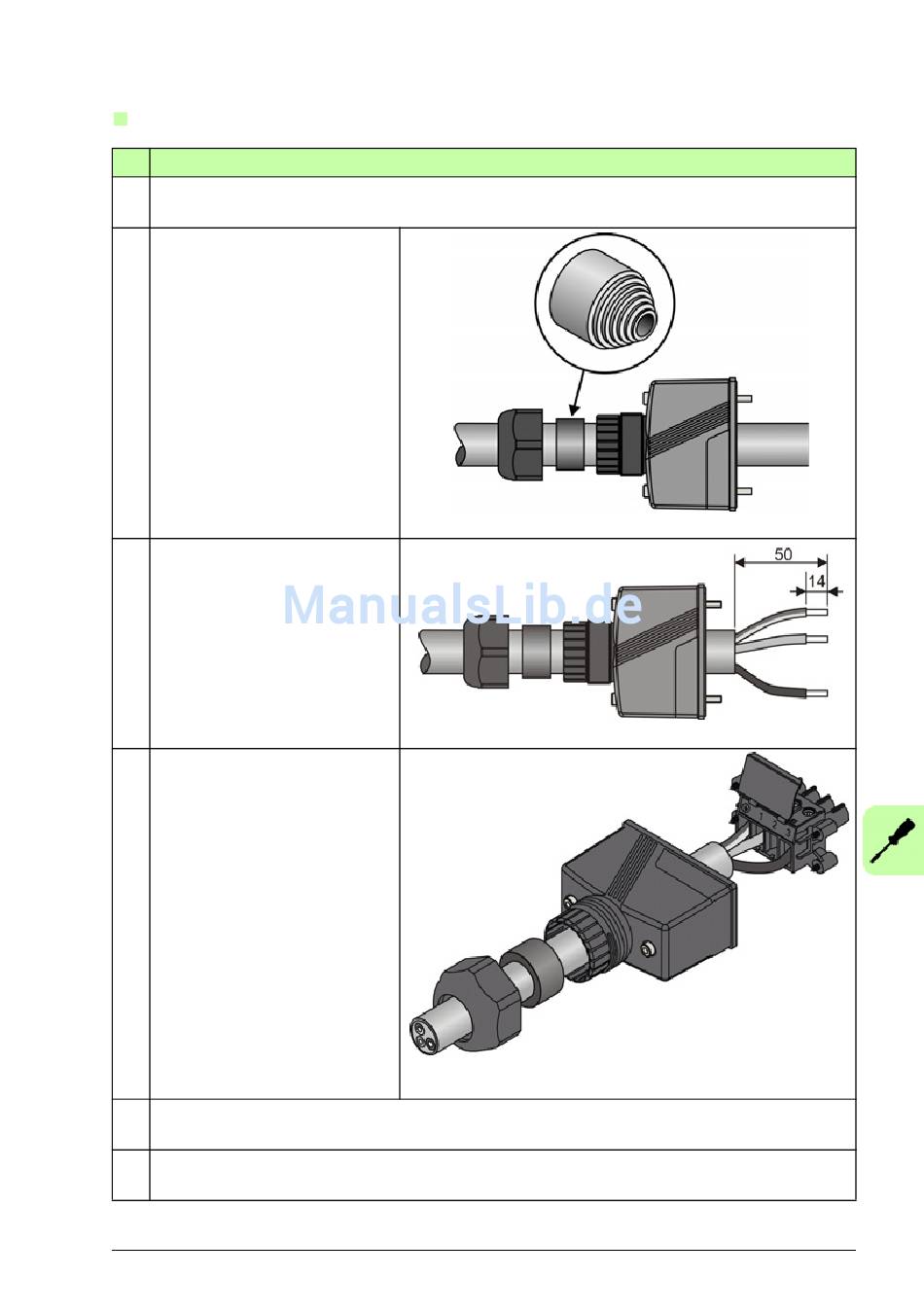

Das AC-Kabel durch das
Steckergehäuse und die
mehrlagige Gummitülle
führen. Nicht verwendete Teile
der Gummitülle entsorgen.
3
Das Kabel und die Leiter
abisolieren. Wenn der
Kabelschirm als PE-Leiter
verwendet wird, den Schirm
mit gelb/grünem Isolierband
markieren.
4
Die folgenden Schritte
durchführen:
1. Die PE- (gelb/grün), N-
(blau) und L- (braun) Leiter
fest in den Anschluss
drücken, den Anschluss in
das Gehäuse schieben.
2. Den Anschluss mit zwei
Schrauben auf beiden
Seiten am Gehäuse
befestigen.
3. Die Gummitülle in das
Gehäuse schieben und den
Kabelstutzen am Gehäuse
befestigen.
5
Den AC-Stecker am Wechselrichter anbringen und mit zwei Schrauben sichern; die
Schrauben mit einem 3-mm-Inbusschlüssel festziehen.
6
Falls erforderlich, einen zusätzlichem PE-Stecker mit Kabelschuh am zweiten PE-
Anschluss anbringen.
auf Seite 14.
Elektrische Installation 71
