Anschluss der Leistungskabel

Siehe Abschnitt Auswahl der Leistungskabel

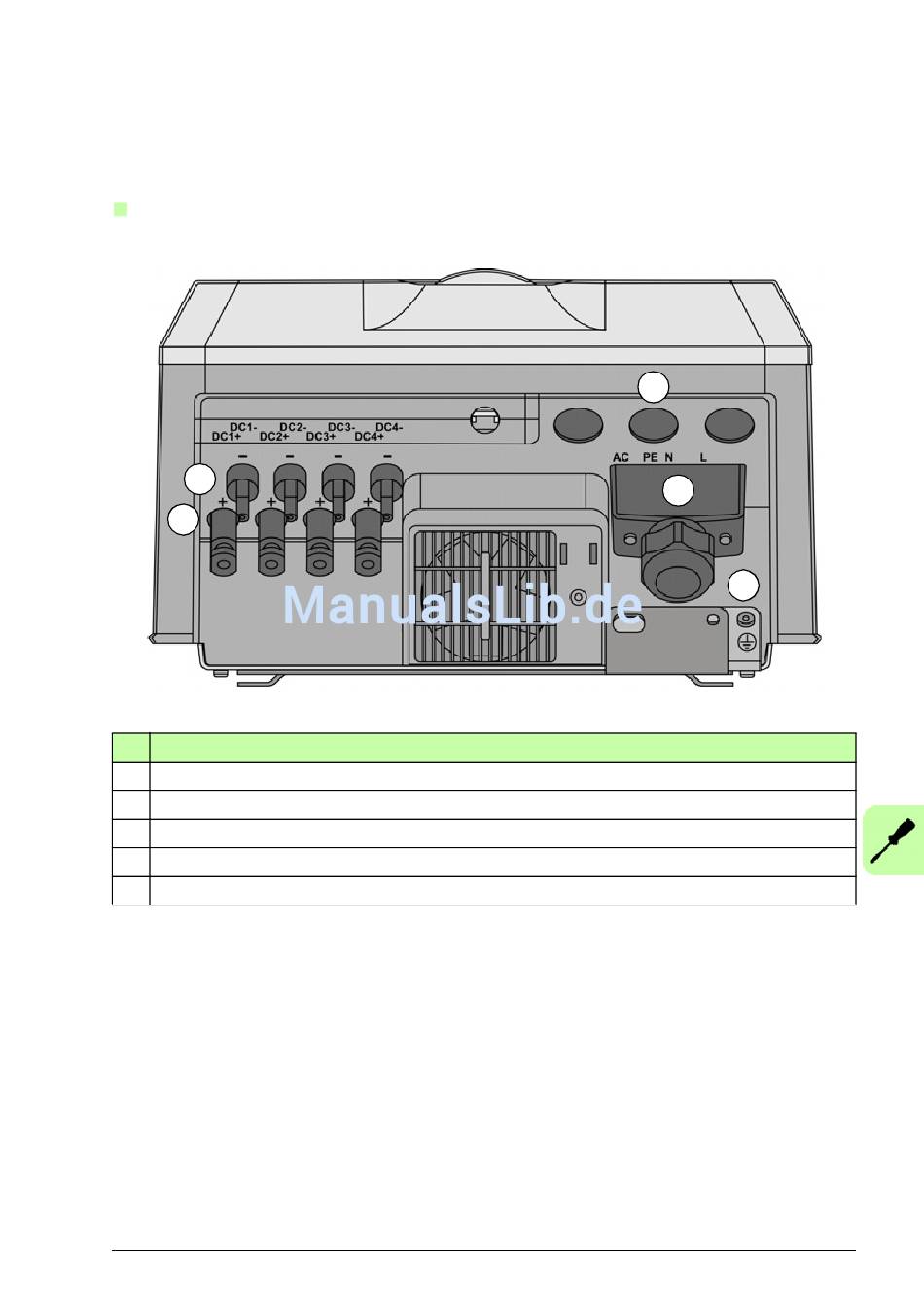

Anordnung der Anschlüsse
1
2
Beschreibung
1
Negative DC-Eingänge, Anschlussbuchsen, 4 Stück parallel angeordnet
2
Positive DC-Eingänge, Anschlussstecker, 4 Stück parallel angeordnet
3
Gummi-Durchführungen für Steuerkabel, 3 Stück
4
AC-Kabelanschluss für Netzkabel, Nullleiter und Schutzleiter
5
Platz für zusätzliches PE-Kabel und Kabelschuh, M6-Gewinde
Elektrische Installation 67
auf Seite 43.
3
4
5
