ABB PVS800 Handbuch

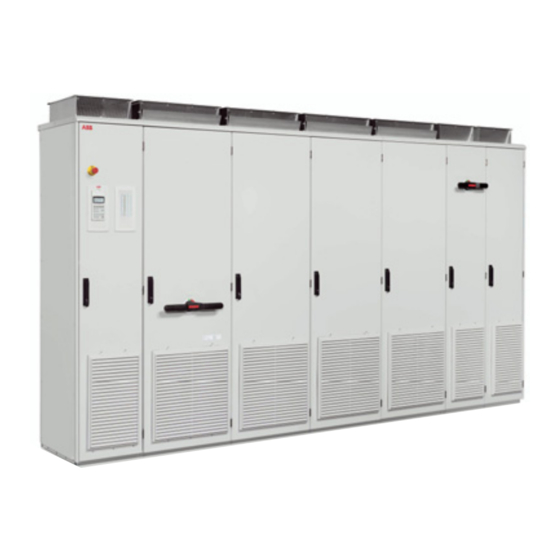

Zentralwechselrichter
Vorschau ausblenden Andere Handbücher für PVS800:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ABB Solar-Wechselrichter
Firmware-Handbuch
PVS800 Zentralwechselrichter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB PVS800

Inhaltszusammenfassung für ABB PVS800

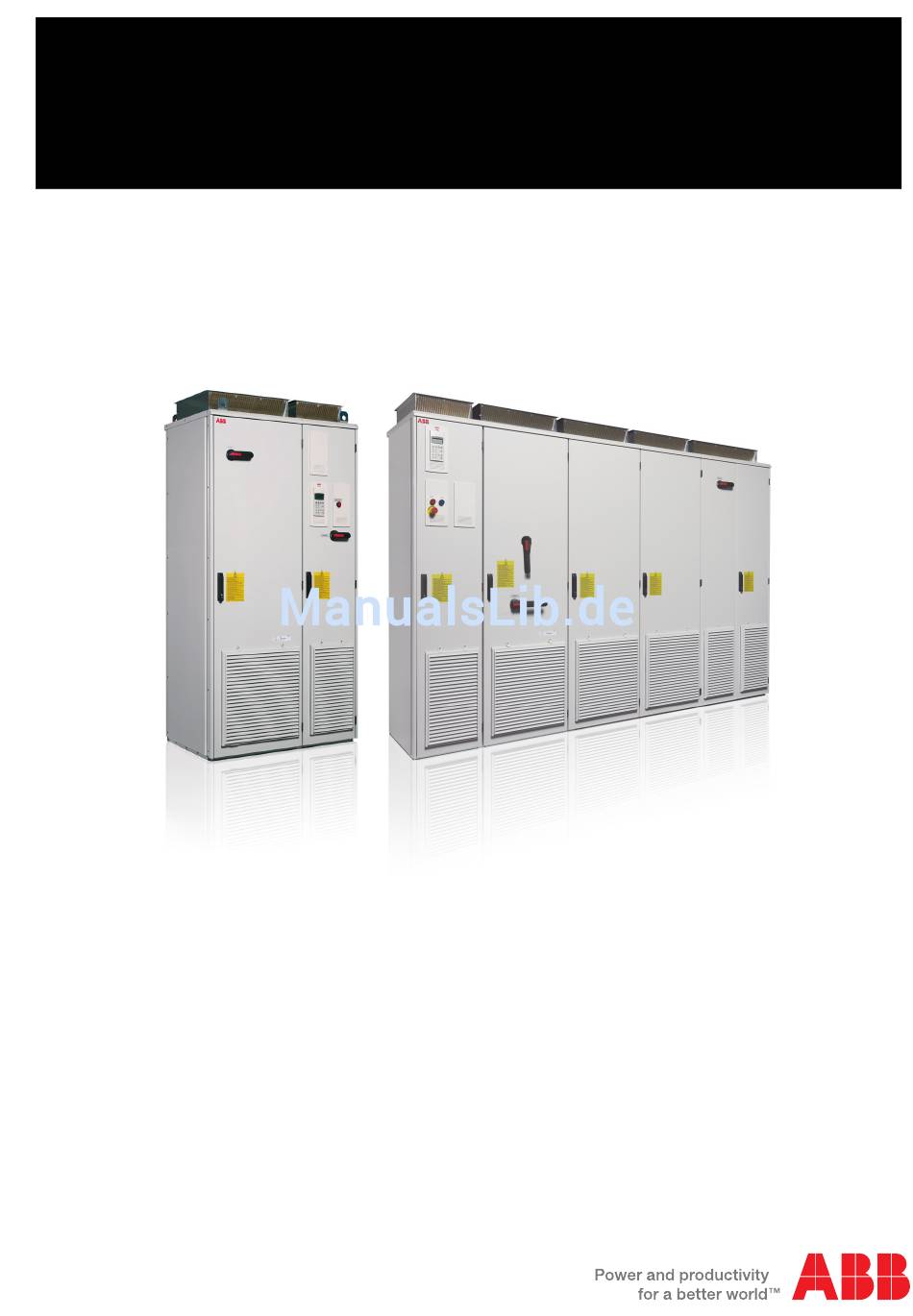

  • Seite 1 ABB Solar-Wechselrichter Firmware-Handbuch PVS800 Zentralwechselrichter...

  • Seite 2: Liste Ergänzender Handbücher

    Code (Englisch) Code (Deutsch) PVS800 firmware manual 3AUA0000058422 3AUA0000094311 Application guide: Adaptive program for PVS800 3AUA0000091276 Options-Handbücher und Anleitungen Handbücher und Kurzanleitungen für E/A-Erweiterungsmodule, Feldbus-Adaptermodule usw. Als gedrucktes Handbuch im Lieferumfang des PVS800. Als gedrucktes Handbuch im Lieferumfang des optionalen Zubehörs.
  • Seite 3 Firmware-Handbuch PVS800 Zentralwechselrichter Inhaltsverzeichnis Inbetriebnahme  2010 ABB Oy. Alle Rechte vorbehalten. 3AUA0000094311 Rev A GÜLTIG AB: 20.12.2010...
  • Seite 5 By default anti-islanding does not work with LVRT. If both functions are needed, contact ABB. Settings Inverter control program: Parameter group ANTI-ISLANDING.

  • Seite 6: Low Voltage Ride-Through (Lvrt)

    By default, the PVS800 always tries to feed 100% nominal current during LVRT. Nominal current is 100% active current if the grid support is not active. If the grid support is active, the following formula...

  • Seite 7: Grid Support

    Grid support is not active in the extended dip range defined in group 40 LVRT CONTROL. Settings Parameters are visible but password-protected. The PVS800 has to be stopped when parameters are changed. LVRT must be active. Parameter 40.01 LVRT MODE must be checked.
  • Seite 8 Grid monitoring for voltage and frequency The PVS800 can monitor grid conditions (voltage and frequency) with internal measurements or with an external grid monitoring device (usually a grid monitoring relay). Depending on the installation country, an external third party -certified relay may be needed.

  • Seite 9: Cut-In Freq High

    Active power ramp-up after a grid fault If the PVS800 ends up with a grid fault and a new start is made after a fault reset, it is possible to limit active power with a ramp. When a fault has been cleared by resetting and the PVS800 has been started again, it is possible to ramp up active power with ramp time 42.05 RESTR ACTPOW...
  • Seite 10 RT NET LOST (32A1) 9.11 SUPPLY FAULT WORD bit 9 GRID MON FLT (8189) 9.10 PV FLT ALM WORD bit 0 AC UNDERFREQ (3142) 9.01 FAULT WORD 1 bit 8 AC OVERFREQ (3141) 9.01 FAULT WORD 1 bit 9 AC UNDERVOLT (3120) 9.01 FAULT WORD 1 bit 10...

  • Seite 11: Lvrt Control

    Note: The line side ID run must be done without the NAMU board, therefore set parameter 40.02 NAMU BOARD ENABLE to OFF during the ID run and after a successful ID run (the PVS800 goes into the MPPT state), set parameter 40.02 to ON again.
  • Seite 12 Name/Value FbEq Description Def. 40.05 UAC CTRL SEL Selects the source for parameter 02.17 UAC CTRL INPUT. VOLTAGE POS SEQ 01.11 MAINS VOLTAGE 40.01 40.02 positive component measured calculated RMS VOLTAGE Highest RMS voltage if 40.02 NAMU BOARD ENABLE is set to Note: Parameter 01.11 MAINS VOLTAGE is used if...
  • Seite 13 Name/Value FbEq Description Def. 40.10 RT U/Un LEVEL1 1 = 1% Defines the trigger level for the RT function. See the figure below for information on defining the allowable RT area. After the RT function has been triggered, bit 11 of 08.01 MAIN STATUS WORD is set and an alarm...
  • Seite 14 Name/Value FbEq Description Def. 40.14 RT U/Un DELTA t2 1 = 1 ms Defines the time (t2) when the RT NET LOST (32A1) trip limit starts 600 ms to rise from level 2 to level 3. 0…[40.13] ms Time 2 40.15 RT U/Un DELTA t3 1 = 1 ms Defines the end time (t3) of the extended RT area.
  • Seite 15 Note: Group 41 is write-protected. It can be write-enabled by giving a password with parameter 16.03 PASS CODE. Parameter 41.01 GRID SUPPORT MODE is write-protected when the PVS800 is running. 41.01 GRID SUPPORT Operation mode selection for grid support function. Grid support MODE...
  • Seite 16 Name/Value FbEq Description Def. Grid support function is disabled. MAX RMS VOLT Input for the grid support function is the highest RMS AC voltage, either phase or main. MIN RMS VOLT Input for the grid support function is the lowest RMS AC voltage, either phase or main.

  • Seite 17: Gener Power Limit

    Name/Value FbEq Description Def. 42 GENER POWER LIMIT Parameters related to generated active power limiting. Note: Group 42 is write-protected. It can be write-enabled by giving a password with parameter 16.03 PASS CODE. 42.01 GENLIM GAIN 1 = 1% ISU generator side power limit calculated from signal 01.28 P 120% LIMITED.
  • Seite 18 Name/Value FbEq Description Def. 42.07 P FREQ LIM ENA Enables or disables the grid frequency -based active power limitation. Power limitation curve can be adjusted with parameters 42.08 P LIMITING FREQ 42.09 P LIMITING FREQ 2 42.10 P FREQ LIMIT When the frequency-based power limitation is limiting power, the grid frequency must recover to a value that is below 44.20 CUT-IN...

  • Seite 19: Grid Monitoring

    Name/Value FbEq Description Def. 44 GRID MONITORING Parameters related to internal grid monitoring. Note: Group 44 is write-protected. It can be write-enabled by giving a password with parameter 16.03 PASS CODE. 44.01 NAMU GRIDMON Defines the usage mode of the internal grid monitoring. Grid NONE MODE monitoring is based on the voltage measurement via the NAMU...
  • Seite 20 Name/Value FbEq Description Def. 44.10 UNDER VOLT 1 LIM 1 = 1% Defines a trip limit for under voltage fault 1. If the grid voltage (signal 01.11 MAINS VOLTAGE) is below this setting longer than the time delay in parameter 44.12 UNDER VOLT 1 TIME, the inverter will generate an alarm or a fault according to parameter...
  • Seite 21 Checking of cut-in conditions is enabled. 02.18 GRID FREQUENCY 44.20 CUT-IN FREQ HIGH 01.11 MAINS VOLTAGE 50/60 Hz 44.19 CUT-IN FREQ LOW Region where PVS800 can be started 300 V 44.21 CUT-IN VOLT LOW 44.22 CUT-IN VOLT HIGH 44.19 CUT-IN FREQ LOW 100 = 1 Defines the low limit for the frequency cut-in condition.
  • Seite 22 Name/Value FbEq Description Def. 45 ANTI-ISLANDING Parameters related to island detection. Note: Group 41 is write-protected. It can be write-enabled by giving a password with parameter 16.03 PASS CODE. 45.01 ISLAND Enables or disables island detection. DETECTION Island detection is disabled. Island detection is enabled.

  • Seite 23: Fault Tracing

    Fault tracing Alarm and fault messages generated by the inverter control program Message Cause What to do HIGH UAC LEV (32A5) High AC voltage measured long Check parameters 40.21 TRP enough VOLT LEV 40.22 TTRP VOLT 9.01 FAULT WORD 1 b5 TIME.

  • Seite 24: Liste Ergänzender Handbücher

    Message Cause What to do AC UNDERFREQ (3142) NAMU grid monitoring has faulted. Check group 44 GRID MONITORING. 9.01 FAULT WORD 1 b8 Check the grid condition. AC OVERFREQ (31A2) NAMU grid monitoring has alarmed. Check group 44 GRID MONITORING. Check the grid condition.
  • Seite 25 Message Cause What to do CAB TEMP DIF(4188) Measured cabinet temperature Check the value of 1.36 CABINET difference has reached alarm level TEMP 1 1.37 CABINET TEMP 9.04 ALARM WORD 1 b9 5 ºC. Check the ambient conditions. Check the air flow and fan operation.
  • Seite 26 Update notice...

  • Seite 27: Inhaltsverzeichnis

    Statuszeile ............15 Steuerung des PVS800 mit dem Bedienpanel ....... . 16 Die Regelungseinheiten des PVS800 .
  • Seite 28 Maximum Power Point Tracking (MPPT) - Maximaler Leistungspunkt ... . . 30 Externer MPPT Sollwert ..........30 Einstellungen .
  • Seite 29 51 MASTER ADAPTER ..........62 52 STANDARD MODBUS .
  • Seite 30 Modbus-Verbindung ..........124 Modbus- und Modbus-Plus-Adressen .

  • Seite 31: Einführung In Das Handbuch

    Dieses Kapitel beschreibt den Inhalt des Handbuchs. Es enthält auch Informationen zum Geltungsbereich des Handbuchs, den Sicherheitsvorschriften, dem Leserkreis, Hinweise auf ergänzende Dokumentation und Erklärungen zu Begriffen und Abkürzungen. Anwendbarkeit / Geltungsbereich Dieses Handbuch gilt für den Zentralwechselrichter PVS800 mit den folgenden Regelungsprogrammversionen: • Master-Regelunsprogramm in der Version GSXR73xx und höher •...

  • Seite 32: Leserkreis

    APOW Spannungsversorgungskarte im Wechselrichtermodul DDCS Protokoll der seriellen Kommunikation zwischen den Wechselrichtern von ABB DriveWindow PC-Tool für den Betrieb, die Steuerung und die Überwachung von ABB Wechselrichtern Feldbus-Kommunikationsschnittstelle für das ABB S800 E/A-System FPROM Field Programmable Read-Only Memory, FPROM-Speicher Hauptstromkreis-Schnittstellenkarte (in jedem Wechselrichtermodul)

  • Seite 33: Erklärung

    DDCS-Kommunikationsoption; eine Satellitenkarte, die auf die RMIO-Karte gesteckt werden kann, um die Anzahl der verfügbaren LWL-Kanäle zu erweitern. RDCU Typ der Regelungseinheit. Der PVS800 enthält zwei RDCUs. Eine RDCU [A41] regelt die Wechselrichtereinheit, die andere [A43] enthält das Master- Regelungsprogramm. Die RDCU enthält die RMIO-Karte.
  • Seite 34 12 Einführung in das Handbuch...

  • Seite 35: Verwendung Des Bedienpanels

    Inhalt dieses Kapitels In diesem Kapitel ist die Verwendung des Bedienpanels CDP 312R beschrieben. Das Bedienpanel wird für die Steuerung des PVS800, das Lesen von Statusdaten und das Einstellen von Parametern verwendet. Der PVS800 ist mit einem Satz von Parametern programmierbar.

  • Seite 36: Übersicht Über Das Bedienpanel

    Nach der Identifikationsanzeige wechselt das Bedienpanel in den Modus für die Auswahl der Regelungseinheit und zeigt die folgende Programminformation an: PVS800 PVA GSXR7320 ID-NUMBER Nach zwei Sekunden geht die Anzeige über in den Istwertsignal-Anzeigemodus. Hinweis: Das Bedinepanel kann bei eingeschalteter Spannungsversorgung des PVS800 angeschlossen werden.

  • Seite 37: Betriebsarten-Tastenfunktionen Und Anzeigen Auf Dem Display

    UPLOAD <= <= DOWNLOAD Liste der Funktionen => => Auswahl Seite CONTRAST Funktion starten ENTER Auswahlmodus Regelungseinheit Gerätetyp Auswahl Regelungseinheit PVS800 PVA DRIVE ID-Nummer wechseln Programmersion und GSXR7320 Änderungsmodus aufrufen ENTER ID Nummer Neuen Wert übernehmen ID-NUMBER Statuszeile  In der folgenden Abbildung sind die Positionen der Statuszeile beschrieben.

  • Seite 38: Steuerung Des Pvs800 Mit Dem Bedienpanel

    • Wechseln zwischen lokaler und externer Steuerung. Das Bedienpanel kann immer dann für die Steuerung des PVS800 benutzt werden, wenn die Lokalsteuerung aktiviert ist und die Statuszeile angezeigt wird. L zeigt die aktivierte Lokalsteuerung auf dem Paneldisplay an; bei externer Steuerung (über E/A oder Feldbus- Schnittstelle) wird auf dem gleichen Platz im Display eine Leerstelle angezeigt.

  • Seite 39: Istwertsignal-Anzeigemodus

    Verwendung des Bedienpanels 17 Istwertsignal-Anzeigemodus Der Istwertsignal-Anzeigemodus hat zwei Anzeigen: die Istwertsignalanzeige und Störungsspeicheranzeige. In diesem Modus kann der Benutzer: • drei Istwertsignale gleichzeitig auf dem Bedienpanel-Display anzeigen, • die Istwertsignale auswählen, die angezeigt werden sollen, • den Störungsspeicher anzeigen, •...

  • Seite 40: Anzeige Des Vollen Namens Der Istwertsignale

    -PANEL LOST (5300) Betriebszeit oder im Datumsformat angezeigt 20 H 49 MIN 56 S werden, wenn ein externes Steuersystem an den PVS800 angeschlossen ist. Die vorhergehende (AUF) oder nächste (AB) 1 L -> 795.0 V Störung auswählen. 2 LAST FAULT Den Störspeicher löschen.

  • Seite 41: Über Den Störungsspeicher

    Der Störungsspeicher informiert über die 16 letzten Ereignisse (Störungen, Warnungen und Quittierungen) des Regelungsprogramms. In der Tabelle unten wird angegeben, auf welche Weise Ereignisse im Störungsspeicher abgelegt sind. Ereignis Information in der Anzeige Der PVS800 Laufende Nummer der Meldung und Beispiel einer Störspeicher-Anzeige erkennt die Störung Textanzeige: LAST FAULT.

  • Seite 42: Parameter-Einstellmodus

    20 Verwendung des Bedienpanels Parameter-Einstellmodus Im Parameter-Modus kann der Benutzer: • die eingestellten Parameterwerte anzeigen • die Parametereinstellungen ändern. Das Bedienpanel wechselt in den Parameter-Modus, wenn der Benutzer die Taste PAR drückt. Hinweis: Bestimmte Parametereinstellungen können nicht geändert werden. Falls es doch versucht wird, wird die Änderung nicht akzeptiert und folgende Warnung wird angezeigt: **WARNING**...

  • Seite 43: Einstellen Einer Quelle Für Einen Parametereinstellwert

    Verwendung des Bedienpanels 21 Einstellen einer Quelle für einen Parametereinstellwert  Bei den meisten Parametern werden Werte eingestellt, die vom Regelungsprogramm direkt verwendet werden. Die Quellenauswahl-Parameter sind Ausnahmen, da diese auf den Wert eines anderen Parameters zeigen/verweisen, der benutzt werden soll. Die Parametereinstellung erfolgt bei ihnen auf andere Weise als bei anderen Parametern.

  • Seite 44: Funktions-Modus

    Im Funktions-Modus kann der Benutzer den Kontrast der Anzeige einstellen. Das Bedienpanel wechselt durch Drücken der Taste FUNC in den Funktions-Modus. Hinweis: Die im Funktions-Modus sichtbaren Funktionen Upload und Download werden vom PVS800 nicht unterstützt. Einstellen des Kontrasts der Bedienpanelanzeige ...

  • Seite 45: Modus Zur Auswahl Der Regelungseinheit

    • die ID-Nummer der Wechselrichter-Regelungseinheit (Wechselrichter- Regelungsprogramm) = 2 Hinweis: Die Standardeinstellungen der ID-Nummern der beiden Regelungseinheiten des PVS800 sollten nicht geändert werden, es sei denn der PVS800 wird (mit optionalen NBCI-xx Modulen) mit weiteren PVS800 an einen Panel-Link angeschlossen.

  • Seite 46: Auswahl Einer Regelungseinheit Und Ändern Der Id-Nummer Für Die Panelverbindung

    24 Verwendung des Bedienpanels Auswahl einer Regelungseinheit und Ändern der ID-Nummer für die  Panelverbindung Schritt Maßnahme Taste Anzeige Den Auswahlmodus für die Regelungseinheit PVS800 PVA aufrufen. DRIVE GSXR7300 ID-NUMBER Die nächste Regelungseinheit/die nächste PVS800 xxxx_5PV Anzeige auswählen. Zum Ändern der ID-Nummer einer ISXR7300 Regelungseinheit zunächst ENTER drücken (es...

  • Seite 47: Inbetriebnahme

    Inbetriebnahme 25 Inbetriebnahme Hinweise: • Verwenden Sie für die Inbetriebnahme des PVS800 die Lokalsteuerung. • Stellen Sie sicher, dass die ID-Nummer der Regelungseinheit, mit der Sie gerade arbeiten, auf 1 eingestellt ist (Master-Regelungsprogramm). Die Parameter des Wechselrichter-Regelungsprogramms müssen normalerweise nicht geändert werden.
  • Seite 48 26 Inbetriebnahme • Konfigurieren Sie alle Fernsteuerungs-Parameter, falls verwendet (E/A-Steuerung oder Feldbus-Adapter). • Beobachten Sie den Betrieb des PVS800 und nehmen Sie zur Erzielung der optimalen Leistung eine Feineinstellung der Spannung und der Verzögerungen vor.

  • Seite 49: Programmbeschreibung

    Störungsspeicher anzeigen/quittieren und den Wechselrichter stoppen. Bedienpanel  Beide Regelungseinheiten des PVS800 können lokal mit einem Bedienpanel CDP 312R überwacht und gesteuert werden. Die wesentlichen Funktionen (Start, Stopp, Störungsquittierung usw.) des PVS800 sind über das Master-Regelungsprogramm verfügbar. Falls auf Parameter, Störspeicher usw. der Wechselrichtereinheit zugegriffen werden muss, muss die Regelungseinheit mit ID 2 im Auswahlmodus der Regelungseinheit (Control Unit) gewählt und aktiviert werden (siehe Seite 23).

  • Seite 50: Drivewindow

    Weitere Informationen zur Steuerung/Überwachung des PVS800 über ein externes Steuerungssystem enthält Kapitel Feldbus-Steuerung (Seite 119).  Der PVS800 kann mit Digital- und Analogsignalen gesteuert und überwacht werden, die an die Master-Regelungseinheit angeschlossen werden. Siehe Hardware-Handbuch zu den vorhandenen Anschlussmöglichkeiten. Siehe auch Abschnitt Automatischer Start über Digital-E/A...

  • Seite 51: Pvs800 Statusmaschine - Betriebszustände Und -Übergänge

    Programmbeschreibung 29 PVS800 Statusmaschine - Betriebszustände und - übergänge Der Betrieb des PVS800 erfolgt innerhalb der folgenden Betrieszustände und -übergänge. RESET STANDBY FAULTED FAULTED NO START START NO START NO START FROM ALL STATES SLEEP INV. REMOTE NO START • H lim <...

  • Seite 52: Maximum Power Point Tracking (Mppt) - Maximaler Leistungspunkt

    Punkt der maximalen Leistung auf der Kurve verschieben. Es kann auch mehrere Punkt maximaler Leistung geben. Die interne Funktion des Maximum Power Point Tracking (MPPT) des PVS800 betreibt automatisch die Solarpanels unter allen Betriebsbedingungen an ihrem maximalen Leistungspunkt.

  • Seite 53: Schlaf-Modus

    >NET VOLT (3285) (Seite 106). Blindleistungsregelung Der PVS800 ist in der Lage, eine voreingestellte Blindleistung in das Netz zu speisen (positiv = kapazitiv, negativ = induktiv). Dies kann durch einen Parameter eingestellt werden. Standardmäßig wird keine Blindleistung generiert. 24.03 Q POWER REF2 SEL 24.04 Q REF SELECT...

  • Seite 54: Einstellungen

    01.32 ENERGY LIMITING (Seite 38) Überwachung auf DC-Überspannung Wenn die gemessenene DC-Spannung einen internen Grenzwert übersteigt (Standardwert 900 V), startet der PVS800 nicht. Für einen Neustart des Wechselrichters muss die Spannung für mindestens 60 Sekunden unter dem Grenzwert liegen. Diagnosen ...

  • Seite 55: Einstellungen

    IO START ENA (61AA) (Seite 106). Automatische Störungs-Quittierung/Rücksetzung Der PVS800 kann so eingestellt werden, dass er automatisch alle Störungen (außer eines Kurzschlusses der Wechselrichtereinheit) quittiert. Die Anzahl der Quittierungen und das Intervall zwischen den Quittierungen (Quittierversuchen) kann mit Parametern eingestellt werden.

  • Seite 56: Diagnosen

    09 FAULT WORDS (Seite 88). Adaptive Programmierung mit DriveAP 2.x Normalerweise kann der Benutzer den Betrieb des PVS800 mit Parametern steuern. Für jeden Parameter gibt es eine feste Auswahl an Einstellmöglichkeiten oder einen Einstellungsbereich, wodurch die Programmierung erleichtert wird, jedoch die Auswahlmöglichkeiten begrenzt sind.

  • Seite 57: Parameter Des Master-Regelungsprogramms

    Alle in den Parameterbeschreibungen dieses Kapitels erwähnten Anschlüsse entsprechen den Anschlüssen der Master-Regelungseinheit (RDCU-Einheit, Typ A43), wenn nicht anders angegeben. Diese Regelungseinheit wird als “PVS800 PVA” angezeigt und hat die ID-Nummer 1. Die Version des Regelungsprogramms hat das Format GSXR7xxx.

  • Seite 58: Begriffe Und Abkürzungen

    36 Parameter des Master-Regelungsprogramms Begriffe und Abkürzungen Begriff Erklärung Istwertsignal Typ eines Parameters, der das Ergebnis einer Messung oder Berechnung durch den Wechselrichter ist. Istwertsignale können überwacht, aber nicht vom Benutzer eingestellt werden. Die Parametergruppen 1…9 enthalten die Istwertsignale. Boolesch Zeichenfolge Def.

  • Seite 59: Parametergruppen 01

    Parameter des Master-Regelungsprogramms 37 Parametergruppen 01…09 Name/Wert FbEq Beschreibung 01 ACTUAL SIGNALS Verschiedene Istwertsignale 01.04 AC VOLTAGE L1 1 = 1 V Berechnete Netzspannung. 01.05 AC VOLTAGE L2 1 = 1 V Reserviert. 01.06 AC VOLTAGE L3 1 = 1 V Reserviert.

  • Seite 60: Actual Signals

    38 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung 01.26 ENERGY PRODUCED Zählt den Leistungsfluss vom Wechselrichter ins Netz in 100 kWh Kilowattstunden. Der Zähler kann mit Parameter 16.09 RESET COUNTER im Wechselrichter-Regelungsprogramm zurückgesetzt werden (Siehe Seite 100). 01.27 kWh COUNTER 1 = 1 Anzeige der gezählten Kilowatt von 01.26 ENERGY PRODUCED.

  • Seite 61: Information

    04 INFORMATION Programmversionen, Informationen zur Regelungseinheit 04.01 SW PACKAGE VER Anzeige von Typ und Version des Firmware-Pakets im Umrichter. Für die Revision 7xxx des PVS800 Master- Regelungsprogramms ist die Bezeichnung GSXR7xxx. 04.02 DTC VERSION Die Firmware-Version eines festen Teils des Master- Regelungsprogramms, die aus dem Betriebssystem, der Kommunikationssteuerung der DDCS-Kanäle und der...

  • Seite 62: Control Words

    07 CONTROL WORDS Steuerworte. Das Hauptsteuerwort (MCW) ist das wichtigste Element zur Steuerung des PVS800 durch das übergeordnete Leitsystem. Die Bits des Hauptsteuerworts können mit dem Bedienpanel oder einem PC, der Standard-E/A oder einem adaptiven Programm lokal übergangen werden. Das Master-...
  • Seite 63 Parameter des Master-Regelungsprogramms 41 Name/Wert FbEq Beschreibung 07.02 USED MCW Anzeige des letzten Steuerworts, das als Eingang für die PVS800 Statusmaschine verwendet wird (Siehe Seite 29). Für die Bit-Definitionen, siehe Parameter 07.01 MAIN CTRL WORD. Lokalsteuerung ein/aus Lokales CW Bedienpanel oder PC BITOR 07.02...

  • Seite 64: Status Words

    Beschreibung 08 STATUS WORDS Statusworte. Siehe auch die Steuerungsdiagramme in Kapitel Programmbeschreibung. Das Statuswort (SW) ist ein Wort, das die Statusmeldung enthält, die das PVS800 Master- Regelungsprogramm an das externe Steuerungssystem sendet. 08.01 MAIN STATUS WORD Main Status Word - Hauptstatuswort. Kombiniert aus dem Statuswort der Wechselrichtereinheit und Kommunikationsstörungen.
  • Seite 65 Parameter des Master-Regelungsprogramms 43 Name/Wert FbEq Beschreibung 08.02 DI STATUS WORD Statuswort des Digitaleingangs Name Beschreibung Reserviert Status von Digitaleingang 1 der Regelungseinheit Status von Digitaleingang 2 der Regelungseinheit Status von Digitaleingang 3 der Regelungseinheit Status von Digitaleingang 4 der Regelungseinheit Status von Digitaleingang 5 der Regelungseinheit...
  • Seite 66 EXT5_DI3 Status von Digitaleingang 3 des Erweiterungsmoduls 5 (RDIO) 08.04 PVA STATES zeigt den Status des Master-Regelungsprogramms an. Siehe Abschnitt PVS800 Statusmaschine - Betriebszustände und - übergänge auf Seite 29. STANDBY Eingeschaltet, keine Störungen, Wechselrichtereinhiet nicht im lokalen Modus. SLEEP Gestartet, aber es wurden nicht alle Startbedingungen erfüllt.
  • Seite 67 Parameter des Master-Regelungsprogramms 45 Name/Wert FbEq Beschreibung 08.05 PVA STATUS WORD Statuswort des Master-Regelungsprogramms. Siehe auch Parameter 08.04 PVA STATES und Abschnitt PVS800 Statusmaschine - Betriebszustände und -übergänge auf Seite Name Wert Beschreibung MPPT DC-Leistungsschalter geschlossen, Wechselrichter läuft im Modus MPPT LOCAL DC-Leistungsschalter geöffnet,...

  • Seite 68: Fault Words

    46 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung 09 FAULT WORDS Störungsworte. Mögliche Ursachen und Abhilfemaßnahmen siehe Kapitel Warn- und Störungsanzeigen: 09.10 IO FAULT WORD Digital- und Analogerweiterungsmodul und Regelungseinheit, Digital- und Analog-E/A-Störungswort. Name Beschreibung DIO EXT1 ERROR Störung im Digitalerweiterungsmodul 1. DIO EXT2 ERROR Störung im Digitalerweiterungsmodul 2.
  • Seite 69 Bitwert: 1 0 Störung, 0 = keine Störung 09.13 AP FW Benutzereingestelltes Warn- und Störungswort, das normalerweise für die Feldbus-Information in einem adaptiven Programm benutzt wird. Definiert durch den Funktionsbaustein A/F WORD. SieheApplikationshandbuch: Adaptive program for PVS800 central inverters (3AUA0000091276 [Englisch]).
  • Seite 70 48 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung 09.14 PVA FAULT WORD Störungswort. Störung COMM MODULE (7510) (Seite 104) CH2 COM LOSS (7520) (Seite 104) >REVERSE POW (8187) (Seite 107) >DC BRK TRP (8188) (Seite 104) >GRID MONFLT (8189) (Seite 105) >DC BRK LEV (818C) (Seite 104) >DC BRK POS (818D)
  • Seite 71 Parameter des Master-Regelungsprogramms 49 Name/Wert FbEq Beschreibung 09.25 WARN CODE 1 LAST 1 = 1 Feldbus-Code der letzten Warnung. Siehe Kapitel Warn- und Störungsanzeigen. 09.26 WARN CODE 2 LAST 1 = 1 Feldbus-Code der zweitletzten Warnung. Siehe Kapitel Warn- Störungsanzeigen. 09.27 WARN CODE 3 LAST 1 = 1 Feldbus-Code der drittletzten Warnung.

  • Seite 72: Parametergruppen 10

    +.008. Steuerung (Siehe Parameter 10.02 ENABLE I/O CTRL). 002.02 WARNUNG! Wenn die E/A-Steuerung aktiviert ist und ein Startbefehl aktiv ist, startet der PVS800 nach dem Einschalten der Hilfsspannungsversorgung der Regelungseinheiten. Die Störungsquelle ist Digitaleingang DI2 der Master- Regelungseinheit. -255.255.31 …...
  • Seite 73 Parameter des Master-Regelungsprogramms 51 Name/Wert FbEq Beschreibung Stan- dard PT100 Skalierung bei der Pt100-Temperaturmessung: 200°C = 20000, wenn der Analogausgang den Pt100-Geber mit dem folgenden konstanten Strom speist: bei 1 × Pt100: = 10 mA bei 2 × Pt100: = 5 mA bei 3 ×...
  • Seite 74 52 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Stan- dard UNIPOLAR Modus Unipolarer Eingang BIPOLAR Modus bipolarer Eingang 13.17 EXT1 AI1 CONV MOD Definiert den Umwandlungsmodus für Analogeingang AI1 des Erweiterungsmoduls 1. Die Skalierung ist in beiden Umwandlungsmodi gleich (unipolar, bipolar). NORMAL Normale Skalierung: -20 mA / -2 V / -10 V …...

  • Seite 75: Act Signal Sel

    Parameter des Master-Regelungsprogramms 53 Name/Wert FbEq Beschreibung Stan- dard 0…30000 1 = 1 ms Wert 13.38 EXT4 AI2 FILT ms Definiert die Filterzeitkonstante für Analogeingang AI2 des 1000 externen Moduls 4 in Millisekunden. 0…30000 1 = 1 ms Wert 13.39 EXT5 AI1 HW MODE Siehe Parameter 13.15 EXT1 AI1 HW...
  • Seite 76 54 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Stan- dard 14.07 PV MODULE TEMP Definiert ein von Parameter 01.37 PV MODULE TEMP +.000. angezeigtes Quellensignal. 000.00 -255.255.31 … Parameter-Zeiger oder konstanter Wert: +255.255.31 / • Parameterzeiger: Inversion, Gruppe, Index und Bitfelder. Die C.

  • Seite 77: Analogue Outputs

    Parameter des Master-Regelungsprogramms 55 Name/Wert FbEq Beschreibung Stan- dard 14.13 TRA OIL LEVEL MAX Definiert den von 01.41 TRANSF OIL LEV angezeigten Wert, 20000 I wenn das durch 14.11 TRA OIL LEVEL eingestellte Quellensignal 20000 ist. -32768…32767 1 = 1 Anzeigewert entsprechend dem Signalwert von 20000.

  • Seite 78: System Ctr Input

    Der Ausfall des lokalen Steuerungsgeräts erzeugt keine Stör- bzw. Warnmeldung oder führt zu einem Stopp des Master- Regelungsprogramms. WARNUNG! Der PVS800 kann nicht gestoppt werden, wenn das Master-Regelungsprogramm auf den Modus Lokalsteuerung eingestellt und das lokale Steuerungsgerät nicht verfügbar ist.

  • Seite 79: Data Storage

    Parameter des Master-Regelungsprogramms 57 Name/Wert FbEq Beschreibung Stan- dard FALSE Lokal-/Tastatursteuerung zulässig. TRUE 65535 Lokal-/Tastatursteuerung gesperrt. 16.05 PARAMETER Speichert Parameter vom RAM-Speicher in den FPROM-Speicher. BACKUP Das Sichern von Parametereinstellungen ist nur erforderlich, wenn Parameteränderungen über eine externe Steuerung im FPROM gespeichert werden müssen.

  • Seite 80: Dc Volt Ref

    58 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Stan- dard 19.14 STORED DATA 2 Nichtflüchtiger Speicher 2 für alle Daten bei Spannungsabschaltung. Datentyp ist ein Integer ohne Vorzeichen. Die gespeicherten Daten 2 (Par. 19.12 NV STORE 2) können EINMAL nach dem Einschalten aus diesem Parameter gelesen werden.

  • Seite 81: Fault Functions

    Parameter des Master-Regelungsprogramms 59 Name/Wert FbEq Beschreibung Stan- dard -3000…3000 1 = 1 Sollwert (entspricht -30…30 Beispiel: Wenn Parameter 24.03 Q POWER REF2 SEL Grad) gesetzt wird, entspricht der Wert 3000 des Parameters 24.02 Q POWER REF2 in etwa dem mit der folgenden Gleichung berechneten Wert von Parameter 24.01 Q POWER REF (hierbei...

  • Seite 82: Pva Control

    31 PVA CONTROL Verschiedene Einstellungen des Master-Regelungsprogramms. 31.01 ENABLE MPPT Aktivierung/Deaktivierung des Betriebs des PVS800. C.000 0 = Setzen des Status des PVS800 auf STAND BY. Siehe auch Abschnitt PVS800 Statusmaschine - Betriebszustände und -übergänge auf Seite 29. -255.255.31 …...
  • Seite 83 Festlegung der zu erfüllenden Bedingungen, damit das Master- Regelungsprogramm in den Schlafmodus geht. UDC AND POW Der PVS800 geht in den Schlafmodus, wenn die DC-Spannung und die Ausgangsleistung unter unter ihre Stoppgrenzen fallen (und bleiben, bis eine Stoppverzögerung abgelaufen ist).

  • Seite 84: Master Adapter N

    WAKE UP SOURCE. 0,0 … 10000,0 min 1 = 1 Aufwach-Startverzögerung. 31.16 POWER LIMITING Festlegung einer Grenze der Ausgangsleistung für den PVS800 in 200% Prozent der Nominalleistung der Wechselrichtereinheit. 5…200% 100 = Grenze für die Ausgangsleistung. 31.17 CELL TEMP COEFF Durch Parameter 31.17…31.19...

  • Seite 85: Standard Modbus

    Parameter des Master-Regelungsprogramms 63 Name/Wert FbEq Beschreibung Stan- dard 51.02 Entsprechend dem Modultyp … 51.99 52 STANDARD MODBUS Einstellungen für die Standard-Modbus-Verbindung. Siehe Kapitel Feldbus-Steuerung. Siehe auch RMBA-01 Modbus Adapter User’s Manual (3AFE64498851 [Englisch]). 52.01 STATION NUMBER Legt die Geräteadresse fest. Online sind keine zwei Geräte mit gleicher Adresse zulässig.

  • Seite 86: Adaptive Prog1

    Die Parametereinstellungen in dieser Parametergruppe gelten bei adaptiver Programmierung. Siehe Abschnitte Adaptive Programmierung mit DriveAP 2.x (Seite 34) und Applikationshandbuch: Adaptive program for PVS800 central inverters (3AUA0000091276 [Englisch]). 55.01 STATUS Gibt den Wert des Statusworts für die adaptive Programmierung, Task 1 an.

  • Seite 87: Adapt Prog1 Ctrl

    Parameter des Master-Regelungsprogramms 65 Name/Wert FbEq Beschreibung Stan- dard 55.11 INPUT1 Wählt die Quelle für Eingang 1 von Baustein 2 aus. Siehe Parameter 55.06 INPUT1. 55.12 INPUT2 Wählt die Quelle für Eingang 2 von Baustein 2 aus. Siehe Parameter 55.06 INPUT1.
  • Seite 88 66 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Stan- dard PROTECT Aktivierung des Task-Schutzes: Die Eingangsanschlüsse der Bausteine werden schreibgeschützt. Die Aktivierung wird folgendermaßen vorgenommen: - Sicherstellen, dass der Betriebsmodus der Anwendung auf START oder STOP eingestellt ist (Parameter 56.01 ADAPT PROG CMD).

  • Seite 89: Adaptive Prog2

    Diese Parametergruppe wird hauptsächlich für das PC-Programm DriveAP 2.x verwendet. Siehe Abschnitte Adaptive Programmierung mit DriveAP 2.x (Seite 34) und Applikationshandbuch: Adaptive program for PVS800 central inverters (3AUA0000091276 [Englisch]). 57.01 STATUS Gibt den Wert des Statusworts für die adaptive Programmierung, Task 2 an.

  • Seite 90: Adapt Prog2 Ctrl

    68 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Stan- dard 57.11 INPUT1 Wählt die Quelle für Eingang 1 von Baustein 2 aus. Siehe Parameter 57.06 INPUT1. 57.12 INPUT2 Wählt die Quelle für Eingang 2 von Baustein 2 aus. Siehe Parameter 57.06 INPUT1.

  • Seite 91: Function Generator

    Im adaptiven Programm wird eine Kurve durch fünf Punkte [(x1, y1), (x2, y2), (x3, y3), (x4, y4), (x5, y5)] definiert. Siehe Bausteine FUNG IN und FUNG OUT im Applikations-Handbuch: Adaptive program for PVS800 central inverters (3AUA0000091276 [Englisch]). Die Funktion arbeitet in Intervallen von 100 ms. Der Funktionsgenerator kann z.

  • Seite 92: Adaptive Connect

    Programm. Hinweis:Es wird empfohlen, diese Parameterwerte mit dem PC-Tool DriveAP 2.x einzustellen. Siehe Abschnitte Adaptive Programmierung mit DriveAP 2.x (Seite 34) und Applikationshandbuch: Adaptive program for PVS800 central inverters (3AUA0000091276 [Englisch]). 66.01 1 = 1 Legt den Eingang für Baustein CW fest.
  • Seite 93 Parameter des Master-Regelungsprogramms 71 Name/Wert FbEq Beschreibung Stan- dard Signalindex oder konstanter Wert, siehe Parameter 66.01 66.03 1 = 1 Legt den Eingang für Baustein DO2 fest, der den Relaisausgang -.008.0 RO2 der Regelungseinheit steuert. 01.03 Signalindex oder konstanter Wert, siehe Parameter 66.01 66.04 1 = 1...

  • Seite 94: Ddcs Control

    72 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Stan- dard 66.11 EXT2 AO2 1 = 1 Legt den Eingang für Baustein EXT2 AO2 fest, der den Analogausgang 2 des Erweiterungsmoduls 2 steuert. Signalindex oder konstanter Wert, siehe Parameter 66.01 66.12 EXT3 AO1 1 = 1 Legt den Eingang für Baustein EXT3 AO1 fest, der den Analogausgang 1 des Erweiterungsmoduls 3 steuert.
  • Seite 95 COMM aktiviert ist. MODULE. NO FAULT PVS800 erzeugt die Warnung COMM MODULE. FAULT PVS800 schaltet mit der Störung COMM MODULE ab. 70.06 CH1 LINK CONTROL Einstellung der Lichtintensität der Übertragungs-LEDs. LEDs sind die Lichtquellen der LWL, die an DDCS Kanal CH1 angeschlossen werden.

  • Seite 96: Drivebus Komm

    74 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Stan- dard 70.20 CH3 HW Einstellung der Topologie von DDCS Kanal CH3. CONNECTION RING Geräte sind in Ring-Topologie angeschlossen. STAR 65535 Geräte sind in Stern-Topologie angeschlossen. 70.32 CH2 HW Stellt die Topologie des Anschlusses des DDCS-Kanals CH2 ein. CONNECTION RING Geräte sind in Ring-Topologie angeschlossen.

  • Seite 97: Set Tr Addr

    Parameter des Master-Regelungsprogramms 75 Name/Wert FbEq Beschreibung Stan- dard 91 D SET REC ADDR Adressen, in die das Master-Regelungsprogramm über CH0 (vom übergeordneten Steuersystem) empfangene Datensätze schreibt. 91.01 D SET 22 VAL 1 Einstellen der Adresse, in die das Master-Regelungsprogramm den Wert 1 des Datensatzes 22 schreibt.

  • Seite 98: Set Tr Addr

    ADAPTER. ADVANT/N-FB Das Programm kommuniziert über DDCS-Kanal CH0 und verwendet die Datensätze 10 bis 25. Diese Einstellung wird z.B. bei Anschluss an ABB Advant Controller and Feldbus-Adapter des Typs Nxxx benutzt. Siehe auch Parametergruppen 50 MASTER ADAPTER 70 DDCS CONTROL...
  • Seite 99 Parameter des Master-Regelungsprogramms 77 Name/Wert FbEq Beschreibung Stan- dard 98.04 DI/O EXT1 LOC Aktivierung der Kommunikation mit dem optionalen digitalen E/A- Erweiterungsmodul 1 und Einstellung des Typs und der Schnittstelle des Moduls. Eine schnellere DC-Eingangssignal-Erkennung kann erreicht werden, wenn das Hardware-Filter des Digitaleingangs mit dem Konfigurations-DIP-Schalter auf der Platine das Moduls deaktiviert wird.

  • Seite 100: Start-Up Data

    78 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Stan- dard 98.09 AI/O EXT1 LOC Aktivierung der Kommunikation mit dem optionalen analogen E/A- Erweiterungsmodul 1 und Einstellung des Typs und der Schnittstelle des Moduls. NAIO Kommunikation aktiviert. Modultyp: NAIO. Anschluss-Schnittstelle: DDCS-LWL-Verbindung (Regelungseinheit, Kanal CH1). Hinweis: Die Modul-Knotennummer muss mit dem DIP-Schalter auf A eingestellt werden.

  • Seite 101: Parameter Des Wechselrichter-Regelungsprogramms

    Anschlüsse entsprechen den Anschlüssen der Wechselrichter-Regelungseinheit (RDCU- Einheit, Typ A41), wenn nicht anders angegeben. Diese Regelungseinheit wird als “PVS800 xxxx_5PV” angezeigt (“xxxx” abhängig von der Nennleistung) und hat die ID- Nummer 2. Die Revision des Regelungsprogramms hat das Format ISXRxxxx.

  • Seite 102: Beschreibung

    Feld in der folgenden Tabelle enthält nur einen Verweis auf den entsprechenden Parameter und die Seitenzahl, zum Beispiel “MCP 01.06 LINE CURRENT (37)”.. • Einige Parameteränderungen sind nicht möglich, wenn der PVS800 läuft. Begriffe und Abkürzungen Begriff Erklärung Istwertsignal Typ eines Parameters, der das Ergebnis einer Messung oder Berechnung durch das Regelungsprogramm ist.

  • Seite 103: Parametergruppen 01

    1 = 1 V 01.17 DC VOLTAGE (37) 01.11 MAINS VOLTAGE 1 = 1 V 01.04 AC VOLTAGE L1 (37) 01.12 PVS800 TEMP 1 = 1 °C 01.20 INV TEMPERATURE (37) 01.13 TIME OF USAGE 1 = 1 h 01.25 TIME OF USAGE (37) 01.14 KWH SUPPLY...

  • Seite 104: Actual Signals

    82 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung 01.26 LED PANEL OUTP 1 = 1 NLMD-01 LED Panel-Ausgabe [%]. Siehe Parametergruppe LED PANEL CTRL. 01.27 COSFII 100 = 1 01.13 COS FII (37) 01.28 P LIMITED 1 = 1 kW Signal der maximalen Wirkleistung, die der Wechselrichter bei Nennstrom erzielen kann 04.05 CONV NOM CURRENT.

  • Seite 105: Actual Signals

    Gemessene IGBT-Temperatur des Umrichtermoduls 12 [ºC] 04 INFORMATION Programmversionen, Umrichter-Kenndaten 04.01 SW PACKAGE VER Anzeige von Typ und Version des Firmware-Pakets im Wechselrichter. Für die Revision 7xxx des PVS800 Wechselrichter-Regelungsprogramms ist die Bezeichnung ISXR7xxx. 04.02 DTC VERSION Softwareversion der Wechselrichterregelung. Dieser feste Teil...

  • Seite 106: Control Words

    84 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung 04.08 CONV MAX CURRENT 1 = 1 A Maximalwert des Messbereichs des Wechselrichterstroms [A] 04.09 INVERTER TYPE Wechselrichtertyp 04.10 APBU EPLD VERSION Logikversion der LWL-Verteilereinheit APBU. Standard: NO LOGIC. 04.11 BOARD TYPE Anzeige des Kartentyps der Regelungseinheit. 04.12 PARAMETER CRC16 Prüfsumme von Parametereinstellungen in der geladenen Software.

  • Seite 107: Status Words

    Parameter des Wechselrichter-Regelungsprogramms 85 Name/Wert FbEq Beschreibung 08 STATUS WORDS Statusworte 08.01 MAIN STATUS WORD Hauptstatuswort. Name Wert STATUS/Beschreibung RDY_ON Einschaltbereit = keine Störung RDY_RUN Betriebsbereit = Laden DC- Zwischenkreis RDY_REF Betrieb freigegeben Betrieb gesperrt TRIPPED Störung. Siehe auch FLT (xx) (Seite 112).
  • Seite 108 86 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung 08.03 LIMIT WORD Grenzen-Wort. Name Wert Beschreibung 0…1 Reserviert CAP REF Kapazitivstrom-Sollwert LIMIT oberhalb der Grenze IND REF LIMIT 1 Induktivstrom-Sollwert oberhalb der Grenze DC REF MAX 02.05 DC REF Q-CTRL oberhalb der Grenze CUR LIMIT 01.06 LINE CURRENT oberhalb der Grenze...
  • Seite 109 Verzögerung einen Neustart durchzuführen. LOST Berechnung der Verlustenergie ENERGY aktiviert. Leistungsgrenze niedriger als die Nennleistung des PVS800 festgelegt. 7 … 15 Reserviert Siehe auch 08.05 PVA STATES im Master- Regelungsprogramm (Seite 45). 08.22 INT CONFIG WORD 16-Bit Datenwort. Anzahl der Wechselrichtermodule, die bei der Initialisierung der PPCC-Verbindung vom Regelungsprogramm erkannt wurden.

  • Seite 110: Fault Words

    09.01 FAULT WORD 1 Störungswort 1 Störung SHORT CIRC (2340) (Seite 116) OVERCURRENT (2310) (Seite 114) DC OVERVOLT (3210) (Seite 109) PVS800 TEMP (4210) (Seite 115) EARTH FAULT (2330) (Seite 110) HIGH UAC PEAK (32A4) oder HIGH UAC LEV (32A5) (Seite 144)
  • Seite 111 Parameter des Wechselrichter-Regelungsprogramms 89 Name/Wert FbEq Beschreibung 09.02 FAULT WORD 2 Störungswort 2. Störung SUPPLY PHASE (3130) (Seite 116) Reserviert DC UNDERVOLT (3220) (Seite 110) Reserviert 4…5 Reserviert IO FAULT (7000) (Seite 113) CTRL B TEMP (4110) (Seite 109) Reserviert OVER SWFREQ (FF55) (Seite 114) Reserviert...
  • Seite 112 90 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung 09.04 ALARM WORD 1 Warnwort 1. Störung 0…1 Reserviert EXT TMP1 HIGH (4491) (Seite 111) oder TMP1 LOW (4495) (Seite 112) EXT TMP2 HIGH (4492) (Seite 111) oder TMP2 LOW (4496) (Seite 112) EXT TMP3 HIGH (4493) (Seite 111) oder TMP3 LOW (4497)
  • Seite 113 Störung angezeigt. Störung CHARGING FLT (3230) (Seite 108) OVERCURRENT (2310) (Seite 114) EXT EVENT DI5 (9085) (Seite 111) PVS800 TEMP (4210) (Seite 115) EXT EVENT DI4 (9084) (Seite 111) DI1 (9088) (Seite 110) MAIN CNT FLT (FF17) (Seite 113)
  • Seite 114 92 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung 09.13 CURRENT UNBALANCE Strom-Asymmetrie-Fehlerwort. Störung CUR UNBAL 1 (23E0) (Seite 109) CUR UNBAL 2 (23E1) (Seite 109) 2…15 Reserviert Bitwert: 1 = Störung, 0 = keine Störung 09.14 OVERCURRENT FAULT Überstrom-Fehlerwort. Störung OVERCURR 1 (23A0) (Seite 114) OVERCURR 2 (23A1) (Seite 114)
  • Seite 115 Parameter des Wechselrichter-Regelungsprogramms 93 Name/Wert FbEq Beschreibung 09.17 TEMP DIF FLT WORD Temperaturdifferenz-Fehlerwort. Störung TEMP DIF 1 U (4381), TEMP DIF 1 V (4382) oder TEMP DIF 1 W (4383) (Seite 117) TEMP DIF 2 U (4384), TEMP DIF 2 V (4385) oder TEMP DIF 2 W (4386) (Seite 117)

  • Seite 116: Parameter Des Wechselrichter-Regelungsprogramms

    94 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung 09.30 FAULT CODE 1 LAST Feldbus-Code der letzten Warnung/Störung. Siehe Kapitel Warn- und Störungsanzeigen. Der Stör-Zwischenspeicher kann mit Parameter 16.06 RESET FLT/ALM BUF zurückgesetzt werden. 09.31 FAULT CODE 2 LAST Feldbus-Code der zweitletzten Warnung/Störung. 09.32 FAULT CODE 3 LAST Feldbus-Code der drittletzten Warnung/Störung.

  • Seite 117: Parametergruppen 11

    (23E0)….ab. 30.03 EARTH FAULT LEVEL Definiert den Erdschlusspegel. Hinweis: Dieser Parameter kann nur mit einem gültigen Passwort geändert werden. Kontaktieren Sie den ABB-Kundendienst. 1% Unsymmetrie im Summenstrom 3% Unsymmetrie im Summenstrom 8% Unsymmetrie im Summenstrom 13% Unsymmetrie im Summenstrom 18% Unsymmetrie im Summenstrom...
  • Seite 118 96 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung Def. 30.04 DI4 EXT EVENT Auswahl, wie der Umrichter auf den Status von Digitaleingang DI4 reagiert. Hinweis: DI4 ist für die Überwachung von Erdschlussfehlern reserviert. Nicht benutzt DI4=0 FAULTS Wenn Digitaleingang DI4 OFF (0) ist, schaltet der Wechselrichter mit der Störmeldung EXT EVENT DI4 (9084) DI4=1 FAULTS...

  • Seite 119: Mppt Control

    Parameter des Wechselrichter-Regelungsprogramms 97 Name/Wert FbEq Beschreibung Def. 30.12 DC UNDERVOLT TRIP Einstellung der DC UNDERVOLT (3220) (DC-Zwischenkreis- 212 V Unterspannung) Abschaltgrenze. Hinweis: Dieser Parameter legt auch die Prüfgrenze für die DC- Spannung beim Ladevorgang fest. 0…30.11V 1 = 1 V Abschaltgrenze 30.13 DI7 EXT EVENT...

  • Seite 120: Start-Up Data

    98 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung Def. 39.07 GRIDMON RESTR DLY Wenn Parameter 39.06 GRIDMON SUPV MODE 0 ms RESTARTgesetzt ist, ist die Verzögerung vor einem Neustart festgelegt. 0 … 8388607 ms 1 = 1 ms Verzögerung vor dem Neustart. 39.08 ENA EXT DC REF Aktiviert/Deaktiviert den externen DC-Sollwert.
  • Seite 121 Parameter des Wechselrichter-Regelungsprogramms 99 Name/Wert FbEq Beschreibung Def. 99.09 APPLIC RESTORE Wiederherstellen der Original-Parametereinstellungen. Nein 99.10 SUPPLY ID NUMBER Dieser Parameter kann von einer externen Steuerung zur Prüfung des korrekten Anschlusses von LWL-Kabeln an den Umrichter benutzt werden. Dieser Parameter muss von der externen Steuerung unterstützt werden, um den korrekten Anschluss prüfen zu können.
  • Seite 122 100 Parameter des Wechselrichter-Regelungsprogramms...

  • Seite 123: Warn- Und Störungsanzeigen

    Sie vor Beginn der Arbeiten am PVS800 die Sicherheitsvorschriften im jeweiligen Handbuch. Anzeige von Warn- und Störmeldungen Eine Warn- oder Störmeldung zeigt einen anormalen Status des PVS800 an. Die meisten Warn- und Störursachen können mit diesen Informationen identifiziert und behoben werden. Falls nicht, wenden Sie sich bitte an den ABB-Kundendienst.

  • Seite 124: Störungsspeicher

    102 Warn- und Störungsanzeigen Störungsspeicher Wenn eine Störung erkannt wird, wird sie im Störungsspeicher abgelegt. Die letzten Stör- und Warnmeldungen werden zusammen mit dem Zeitpunkt des Auftretens gespeichert (Zeitstempel). Der Störungsspeicher sammelt die letzten 64 aufgetretenen Störmeldungen. Wenn die Spannungsversorgung abgeschaltet wird, werden die letzten 16 Meldungen gespeichert. Der Inhalt des Störungsspeichers kann mit DriveWindow oder durch Drücken der Doppelpfeil-Tasten des Bedienpanels ( oder...

  • Seite 125: Vom Master-Regelungsprogramm Generierte Warn- Und Störmeldungen

    >AI MIN FUNC (818B) Siehe AI<MIN FUNC (8110) (Seite 108) ALM (xx) Interne Warnung. Den Code in Klammern notieren. Wenden Sie sich an den ABB- 08.01 MAIN STATUS WORD Service. ANALOG IO (5441) Störung der analogen E/A der Steuerungsverdrahtung Regelungseinheit.
  • Seite 126 104 Warn- und Störungsanzeigen Meldung Ursache Maßnahme CH2 COM LOSS (7520) Kommunikationsfehler im Kanal Prüfen, ob die Adresse des CH2 zwischen Master- und Kanals CH0 im Wechselrichter- 09.14 PVA FAULT WORD Wechselrichter- Regelungsprogramm korrekt ist . Regelungseinheiten. LWL-Kabel zwischen Master- und Wechselrichtereinheiten überprüfen.
  • Seite 127 Regelungseinheit RDCU austauschen. FLT (xx) Interne Störung. Den Störcode in Klammern notieren. Wenden Sie sich an den 08.01 MAIN STATUS WORD ABB-Kundendienst. >GRID MONALM (8191) Siehe GRID MON ALM (8191) (Seite 112). >GRID MONFLT (8189) Siehe GRID MON FLT (8189) (Seite 112).
  • Seite 128 Kabelanschlüsse verursacht sein. Das E/A-Erweiterungsmodul ersetzen. IO START ENA (61AA) Die Steuerung über E/A wurde Informative Warnmeldung. aktiviert und ein Startbefehl ist aktiv. Der PVS800 startet automatisch. ISU FAULT (8185) Die Wechselrichtereinheit Die Störungsursache in den schaltet mit einer Störmeldung Parametern 09.11 SUPPLY...
  • Seite 129 09.15 PVA ALARM WORD Parameter 31.01 ENABLE MPPT der Standby-Modus aktiviert wurde. >PVS&PANEL DC (32A9) Siehe PVS&PANEL DC (32A8) (Seite 115) >PVS800 TEMP (4291) Siehe PVS800 TEMP (4294) (Seite 115) >PVS800 TEMP (4292) >RECHARGE ALM (32AA) Siehe RECHARGE ALM (3250) (Seite 116) >REVERSE POW (8187)

  • Seite 130: Vom Wechselrichter-Regelungsprogramm Generierte Warn- Und Störmeldungen

    Interne Warnung des Anschlüsse der Wechselrichters Wechselrichtereinheit prüfen. 08.01 MAIN STATUS WORD Den Warncode (in Klammern) notieren. Wenden Sie sich an den ABB-Service. BATT FAILURE (5581) (Nur mit parallel geschalteten Aktivieren Sie die Speicher- Wechselrichtermodulen.) Backup-Batterie durch Einstellung von DIP-Schalter 6 Störung der Backup-Batterie der...
  • Seite 131 Warn- und Störungsanzeigen 109 Meldung Ursache Maßnahme COMM MODULE (7510) Die zyklische Kommunikation Prüfen, ob die Bus-Master- zwischen Kanal CH2 der Master- Regelungseinheit kommuniziert Master-Regelungsprogramm 09.11 Regelungseinheit und dem Kanal und korrekt konfiguriert ist. SUPPLY FAULT WORD CH0 der Wechselrichter- Master-Regelungsprogramm 09.12 Die LWL-Kabel zwischen Kanal...
  • Seite 132 110 Warn- und Störungsanzeigen Meldung Ursache Maßnahme DC UNDERVOLT (3220) Zu niedrige DC- Netz- und Zwischenkreisspannung wegen Wechselrichtersicherungen Master-Regelungsprogramm 09.11 fehlender Netzphase, prüfen. SUPPLY FAULT WORD geschmolzener Sicherung oder 09.02 FAULT WORD 2 Die Netzwerkspannung prüfen. interner Störung des 09.11 SUPPLY FAULT WORD Einstellung des DC- Wechselrichters.
  • Seite 133 Warn- und Störungsanzeigen 111 Meldung Ursache Maßnahme EXT ANALOG IO (7081) Analog-E/A-Störung des E/A Schaltschrank-/Gehäuse- Erweiterungsmoduls RAIO. Temperatur prüfen. 09.04 ALARM WORD 1 Das RAIO-Modul ersetzen, wenn die Warnung ständig aktiviert bleibt. EXT EVENT DI4 (9084) Störung Digitaleingang DI4 Digitaleingang DI4 prüfen. Einstellung von Parameter 30.04 Master-Regelungsprogramm...
  • Seite 134 Interne Störung in der Notieren Sie die Meldung aus Wechselrichtereinheit. dem Störspeicher und wenden Master-Regelungsprogramm 09.11 Sie sich an den ABB- SUPPLY FAULT WORD Kundendienst. 09.01 FAULT WORD 1 09.11 SUPPLY FAULT WORD INV OVERTEMP (4293) Zu hohe Temperatur der Das interne Kühlsystem...
  • Seite 135 Warn- und Störungsanzeigen 113 Meldung Ursache Maßnahme IO FAULT (7000) E/A-Kommunikationsstörung oder Verbindungen zwischen der Störung in Kanal CH1 des RDCO- Regelungseinheit und dem 09.02 FAULT WORD 2 Moduls erkannt. Dies kann durch RDCO-Modul prüfen. Mit neuen eine Störung im RDCO-Modul LWL-Kabeln testen.

  • Seite 136: Powerfail

    114 Warn- und Störungsanzeigen Meldung Ursache Maßnahme OVERCURRENT (2310) Zu hoher Eingangsstrom in der Die Netzwerkspannung prüfen. Wechselrichtereinheit (oder in Die Leistungshalbleiter des Master-Regelungsprogramm 09.11 einem der parallel geschalteten SUPPLY FAULT WORD Bit 1 Wechselrichters (IGBTs) und die Module). Es gibt zwei Überstrom- 09.01 FAULT WORD 1 Strommessumformer prüfen.

  • Seite 137: Warn- Und Störungsanzeigen

    Den Wert des DC- Spannungssollwerts des Wechselrichter mit der DC- Spannung des Panels ohne Rückführung vergleichen (max. 900 V DC beim Start). PVS800 TEMP (4294) IGBT-Temperatur des Die Umgebungsbedingungen Wechselrichters ist zu hoch. Die prüfen. Master-Regelungsprogramm 09.12...
  • Seite 138 116 Warn- und Störungsanzeigen Meldung Ursache Maßnahme QLIM PVS TMP (44A2) Die Wechselrichter-Temperatur Die Umgebungsbedingungen begrenzt die Blindleistung. prüfen. Master-Regelungsprogramm 09.15 PVA ALARM WORD Kühlluftströmung und Funktion 09.12 SUPPLY ALARM WORD des Lüfters überprüfen. Kühlkörperrippen auf Staubablagerungen prüfen. prüfen. Netzstrom und Nennstrom der Einheit prüfen.
  • Seite 139 Warn- und Störungsanzeigen 117 Meldung Ursache Maßnahme TEMP DIFF (4380) Zu hohe Temperatur-Differenz Die Kühlung/Lüfter prüfen. zwischen parallel geschalteten Lüfter austauschen. 09.17 TEMP DIF FLT WORD Wechselrichtermodulen 09.18 TEMP DIF ALM WORD Luftfilter prüfen. Zu hohe Temperatur kann z.B. durch eine ungleiche Stromverteilung zwischen parallel geschalteten Wechselrichtermodulen...

  • Seite 140: Liste Der Warn- Und Störmeldungen Mit Ihren Codes

    ..AI<MIN FUNC (8110)..PVS800 TEMP (4210) ..>SYNCHRO FLT (8180) ..

  • Seite 141: Feldbus-Steuerung

    Feldbus-Steuerung 119 Feldbus-Steuerung Inhalt dieses Kapitels In diesem Kapitel wird die Steuerung des PVS800 durch externe Geräte über ein Kommunikationsnetzwerk beschrieben. Systemübersicht Die Master-Regelungseinheit des PVS800 kann an eine externe Steuerung - normalerweise einen Feldbus-Controller - über ein an Steckplatz 1 der Regelungseinheit RDCU angeschlossenes Adaptermodul oder über einen an Kanal CH0 eines RDCO-...

  • Seite 142: Inbetriebnahme Und Support-Tools

    DriveWindow (PC, 1 MBit/s) 10 MBd 10 MBd Der PVS800 kann so eingestellt werden, dass er alle Steuerungs-Informationen über die Feldbus-Schnittstelle empfängt, oder die Steuerung kann zwischen der Feldbus- Schnittstelle und anderen verfügbaren Quellen aufgeteilt werden, zum Beispiel Digital- und Analogeingänge.

  • Seite 143: Einrichten Der Kommunikation Über Den Feldbus

    Einrichten der Kommunikation über die Standard-Modbus-Verbindung auf Seite 123. Vor der Konfiguration des PVS800 für die Feldbussteuerung muss das Adaptermodul gemäß den Anweisungen im Hardware-Handbuch des PVS800 und des Moduls mechanisch und elektrisch installiert werden. Die Kommunikation zwischen dem Master- Regelungsprogramm und dem Adaptermodul wird dann durch Einstellen von Parameter 98.02 COMM.

  • Seite 144: Datendefinitionen Senden Und Empfangen

    DATENDEFINITIONEN SENDEN UND EMPFANGEN Gruppen Adressen für Empfangs- und Sendedaten. Siehe Abschnitt Feldbus- 90 D SET REC Steuerungsschnittstelle auf Seite 127. ADDR…93 D SET TR ADDR * Die Parametereinstellung wird nach dem nächsten Einschalten des PVS800 wirksam.

  • Seite 145: Einrichten Der Kommunikation Über Die Standard-Modbus-Verbindung

    Vor der Konfiguration der Master-Regelungseinheit für die Modbus-Steuerung muss das Adaptermodul mechanisch und elektrisch gemäß den Anweisungen im Hardware- Handbuch des PVS800 und im Modul-Handbuch installiert werden. Die Kommunikation zwischen dem PVS800 und dem Adaptermodul wird dann durch Einstellen von Parameter 98.02 COMM. MODULE aktiviert.

  • Seite 146: Modbus-Verbindung

    Modbus- und Modbus-Plus-Adressen  Die Parameter, Datenworte, Sollwerte und Istwerte des Master-Regelungsprogramms des PVS800 werden in Registerbereich 4xxyy abgebildet: Dieses Halteregister kann von externen Geräten aus gelesen werden, die die Registerwerte durch Überschreiben ändern können. Für die Abbildung der Daten im Registerbereich 4xxyy gibt es keine Einstellparameter. Die Zuordnung (Mapping) ist voreingestellt und entspricht direkt der Wechselrichter- Parametergruppierung, die vom lokalen Bedienpanel benutzt wird.

  • Seite 147: Einstellungen Der Kommunikation Über Advant-Controller

    Feldbus-Steuerung 125 Einstellungen der Kommunikation über Advant- Controller Der Advant Controller wird über die DDCS-Verbindung mit Kanal CH0 des RDCO-Moduls verbunden. Die Kommunikation zwischen dem PVS800 und dem Controller wird durch Einstellen von Parameter 98.02 COMM. MODULE aktiviert. • AC 800M Advant Controller DriveBus-Anschluss: Dafür ist die CI858 DriveBus-Kommunikationsschnittstelle...
  • Seite 148 DriveBus- Modus keine Auswirkung. Gruppen Einstellung der Adressen für empfangene und gesendete Daten. Siehe Abschnitt 90 D SET REC Feldbus-Steuerungsschnittstelle auf Seite ADDR…93 D SET 127. TR ADDR * Die Parametereinstellung wird nach dem nächsten Einschalten des PVS800 wirksam.

  • Seite 149: Feldbus-Steuerungsschnittstelle

    Feldbus-Steuerung 127 Feldbus-Steuerungsschnittstelle Die Kommunikation zwischen einer externen Steuerung und dem PVS800 erfolgt mit Datensätzen. Über die Kommunikationsverbindung wird ein Datensatz in die Datensatz- Tabelle im Master-Regelungsprogramm des PVS800 gesendet und der Inhalt des nächsten Datensatzes wird in die externe Steuerung als Antworttelegramm zurückgeschickt.

  • Seite 150: Datensätze 10...25

    93.04…93.06 * Zeit, in der das Master-Regelungsprogramm Daten aus den Datensätzen in die Parametertabelle liest oder Daten aus der Parametertabelle in die Datensätze schreibt. Da der PVS800 ein Follower des Kommunikationsmasters ist, hängt die aktuelle Kommunikationszykluszeit von der Übertragungsgeschwindigkeit des Masters ab.

  • Seite 151: Ergänzende Informationen

    Ergänzende Informationen Weitere Informationen zu ABB-Produkten für Solaranwendungen im Internet: www.abb.com/solar...
