52 Planung der Installation

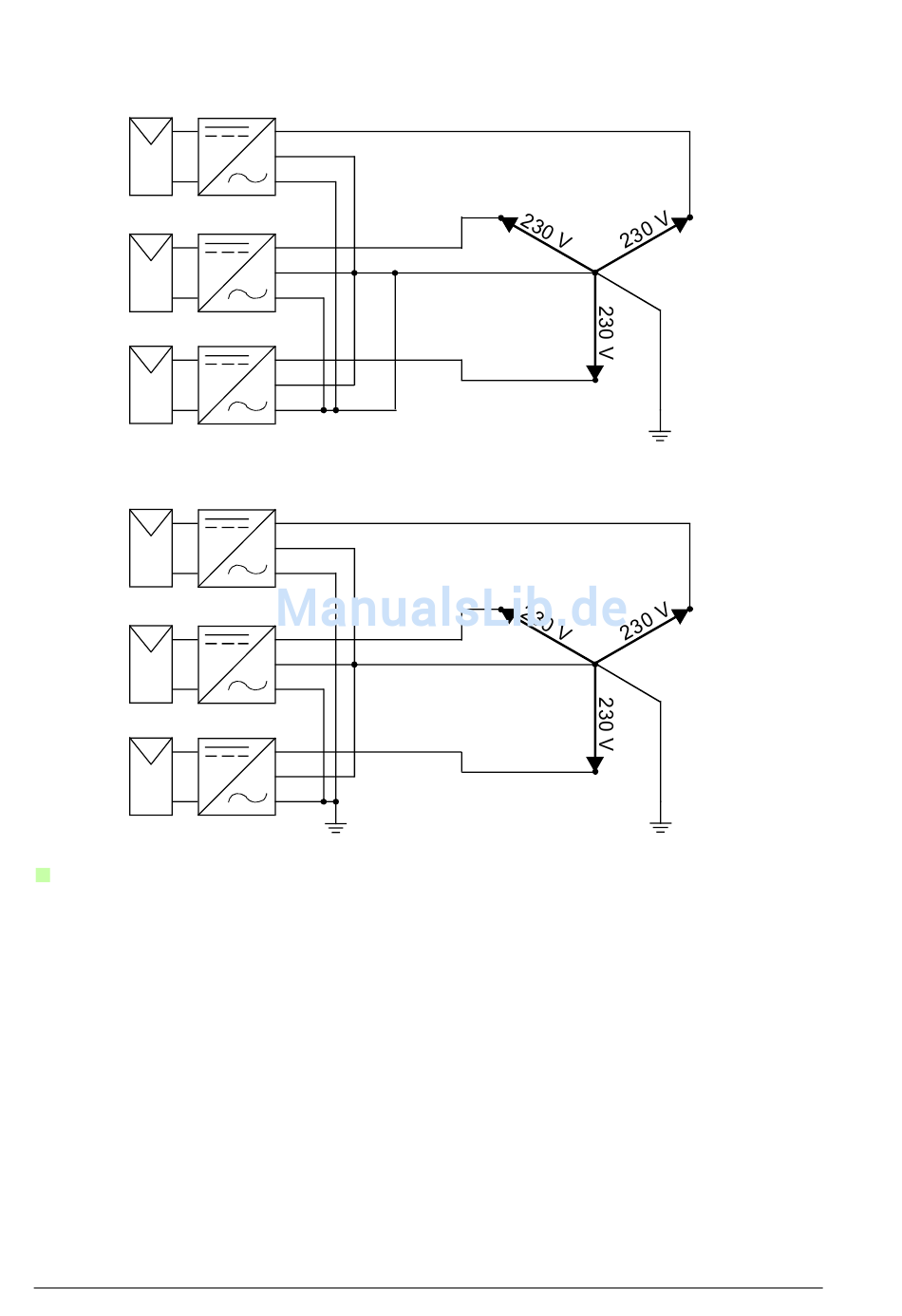

Anschlussdiagramm für neutral geerdetes TN-C-S-Netz
Anschlussdiagramm für neutral geerdetes TT-Netz
Asymmetrisch geerdete TN- und TT- Netze
Die folgenden Abbildungen sind Anschlussdiagramme für drei an asymmetrisch
geerdeten TN- und TT-Netzen angeschlossene PVS300 Solarwechselrichter. In
asymmetrisch geerdeten TN- oder TT-Netzen ist die an jedem PVS300 anliegende
Spannung die Außenleiterspannung oder die Spannung Außenleiter - Erde. Die
zulässigen effektiven Außenleiterspannungen sind 208, 220, 230 und 240 V.
Hinweis: In asymmetrisch geerdeten TN- oder TT- Netzen kann der PVS300 Wech-
selrichter einen erhöhten Fehlerstrom nach Erde erzeugen, der möglicherweise die
Auslösung einer externen Fehlerstrom-Schutzeinrichtung (RCD) bewirkt. Die Höhe
des Fehlerstroms hängt von der Ausführung des Photovoltaiksystems, dem Typ der
verwendeten Solarpanels sowie den Wetterbedingungen ab. Daher kann der genaue
Wert des Fehlerstroms nicht angegeben oder berechnet werden.
Der Wechselrichter verfügt über eine integrierte Fehlerstrom-Überwachungseinheit
(RCMU), die auf Gleich- und Wechselstrom anspricht und in der Lage ist, Fehler- und
L
N
PE
L
N
PE
L
N
PE
L
N
PE
L
N
PE
L
N
PE
Erde
L3
N
L2
L3
N
L2
L1
Erde
L1
Erde
