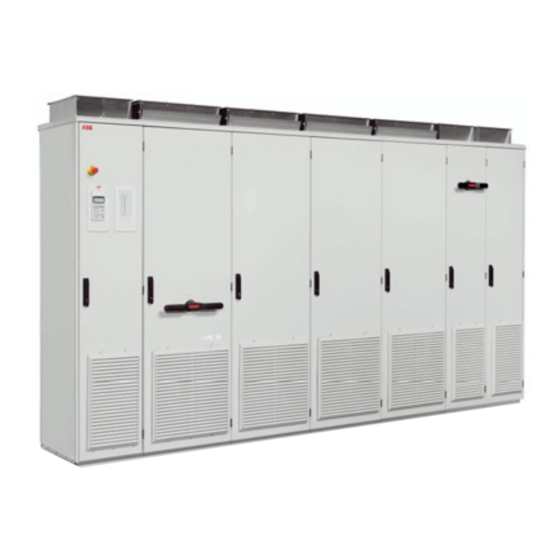

ABB PVS800 Handbuch

Zentralwechselrichter
Vorschau ausblenden Andere Handbücher für PVS800:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ABB Solar-Wechselrichter
Firmware-Handbuch
PVS800 Zentralwechselrichter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB PVS800

Inhaltszusammenfassung für ABB PVS800

  • Seite 1 ABB Solar-Wechselrichter Firmware-Handbuch PVS800 Zentralwechselrichter...

  • Seite 2: Liste Ergänzender Handbücher

    Firmware-Handbücher und Anleitungen PVS800 firmware manual 3AUA0000058422 3AUA0000094311 Application guide: Adaptive program for PVS800 3AUA0000091276 Benutzerhandbücher PVS-JB-8-M junction box with monitoring for PVS800 3AUA0000087106 3AUA0000111167 central inverters user’s manual Handbücher und Anleitungen der Optionen RETA-01 Ethernet Adapter Module User's Manual 3AFE64539736...
  • Seite 3 Firmware-Handbuch PVS800 Zentralwechselrichter Inhaltsverzeichnis 3. Inbetriebnahme © 2013 ABB Oy. Alle Rechte vorbehalten. 3AUA0000094311 Rev C GÜLTIG AB: 17.05.2013...
  • Seite 5 In some grid codes and standards it is required that the maximum active output power of the inverter is increased as the grid frequency decreases. The PVS800 has an adjustable active power limitation curve based on the measured grid frequency.

  • Seite 6: New (Page 39): Increase Rate Limitation For Active Power In The Mppt Mode

    Active power limit Active limited power decreases with the ramp 46.08 UF PLIM LEVEL 2 rate defined by 46.03 UF PLIM RET RAMP. 46.06 UF PLIM LEVEL 1 46.07 UF PLIM 46.05 UF PLIM 46.04 UF PLIM 02.18 GRID FREQUENCY FREQ 2 FREQ 1 RET FREQ...
  • Seite 7 New (page 41): High voltage ride-through The High voltage ride-through (HVRT) function is similar to Low voltage ride-through, except that it is used to cope with voltage peaks instead of voltage dips. The function is programmable, and the user can define when inductive reactive current must be generated. Inductive reactive current helps to reduce grid overvoltage.
  • Seite 8 Master control program parameters Parameter groups 11…99 New parameters  Name/Value FbEq Description 28 MAILBOX Mailbox interface 28.01 WRITE ADDRESS Defines the address where the input data will be written to. If the address is greater than 10000, an offset of 10000 is subtracted from it, and the result is forwarded to the Inverter control program.

  • Seite 9: Reactive Power

    Changed parameters  Name/Value FbEq Description 24 REACTIVE POWER Reactive power compensation. See also sections Reactive power control on page 35 and Reactive power compensation on page 35. 24.02 Q POWER REF Defines a reference value for reactive power generation. Reference unit can be selected by parameter 24.03 Q POWER REF SEL.
  • Seite 10 Inverter control program parameters Parameter groups 01…09 New actual signals  Name/Value FbEq Description 08 STATUS WORDS Status words 08.07 GRID CODE STATUS Status word for miscellaneous grid code related information. Name Value STATE/Description O FREQ Delay counting in Active DELAY power limitation from grid overfrequency is ongoing.

  • Seite 11: Status Words

    08 STATUS WORDS Status words 08.01 MAIN STATUS WORD Main Status Word. Name Value STATE/Description RDY_ON Ready to switch on = no fault RDY_RUN Ready to operate = DC bus charged RDY_REF Operation enabled Operation inhibited TRIPPED Fault. See also FLT (xx) (page 151).
  • Seite 12 08.03 LIMIT WORD Limit word. Name Value Description EXTERNAL An external active power PLIM limit in MCP parameter 31.16 POWER LIMITING is limiting the active power. CURRENT An internal current limit is PLIM limiting the active power. The limit depends on the measured ambient temperature.
  • Seite 13 Fault COMM MODULE (7510) (page 149) PANEL LOST (5300) (page 153) DI1 (9088) (page 150) Reserved PVS800 TEMP (4294) (page 154) Reserved PLIM EXT TMP (44A0) (page 153) QLIM EXT TMP (44A1) (page 154) QLIM PVS TMP (44A2) (page 154)

  • Seite 14: Analogue Inputs

    Note: Group 41 is write-protected. It can be write-enabled by giving a password with parameter 16.03 PASS CODE. Parameter 41.01 GRID SUPPORT MODE is write-protected when the PVS800 is running. 41.18 HV GS MODE Defines an input mode for the High voltage ride-through (HVRT) function.

  • Seite 15: Gener Power Limit

    Name/Value FbEq Description 41.20 GS U/Un LEVEL 6 Defines the voltage at the 6th point of the grid support curve. 120% [41.19]…[41.21] 1 = 1% 41.21 GS U/Un LEVEL 7 Defines the voltage at the 7th point of the grid support curve. 120% [41.20] …...

  • Seite 16: Grid Monitoring

    Name/Value FbEq Description The maximum increase rate of active power is defined by parameter 42.18 MPPT P RAMP 42.18 MPPT P RAMP UP Defines the maximum increase rate for active power in the MPPT 6000%/ mode. 1…6000%/min 1 = 1%/ Maximum increase rate for active power in the MPPT mode.

  • Seite 17: Lock-In Power

    Name/Value FbEq Description 46.05 UF PLIM FREQ 1 Defines the frequency at the first point of the grid underfrequency 49.7 Hz characteristic curve. [46.07] … [46.04] 100 = Frequency 1 Hz 46.06 UF PLIM LEVEL 1 Defines the active power limit value at the first point of the grid 100% underfrequency characteristic curve.

  • Seite 18: Lvrt Control

     40 LVRT CONTROL Parameters related to the Low voltage ride-through function. Do not change parameters when the PVS800 is running. Note: Group 40 is write-protected. It can be write-enabled by giving a password with parameter 16.03 PASS CODE. 40.02 NAMU BOARD Enables the NAMU grid voltage measuring board.

  • Seite 19: Fault Tracing

    Fault tracing Alarm and fault messages generated by the master control program Removed alarms (page 141)  Message Cause What to do See AI<MIN FUNC (8110) (page 147) >AI MIN FUNC (818B) Alarm and fault messages generated by the inverter control program Removed alarms (page 147) ...
  • Seite 20 Update notice...

  • Seite 21: Inhaltsverzeichnis

    Statuszeile ............15 Steuerung des PVS800 mit dem Bedienpanel ....... . 16 Regelungseinheiten des PVS800 .
  • Seite 22 E/A ............. . 30 PVS800 Statusmaschine - Betriebszustände und -übergänge ....31 Maximum Power Point Tracking (MPPT) - Maximaler Leistungspunkt .
  • Seite 23 10 CMD GROUP ..........65 13 ANALOGUE INPUTS .
  • Seite 24 03 ACTUAL SIGNALS ..........113 04 INFORMATION .

  • Seite 25: Einleitung

    Geltungsbereich des Handbuchs, den Sicherheitsvorschriften, dem Leserkreis, Hinweise auf ergänzende Dokumentation und Erklärungen zu den Begriffen und Abkürzungen. Anwendbarkeit / Geltungsbereich Dieses Handbuch gilt für den Zentralwechselrichter PVS800 in den folgenden Regelungs- programmversionen: • Master-Regelunsprogramm in der Version GSXR7360 und höher (siehe Parameter 04.01 SW PACKAGE...

  • Seite 26: Angesprochener Leserkreis

    Arbeitsschritten genannt. Angesprochener Leserkreis Dieses Handbuch richtet sich an Personen, die für die IInbetriebnahme, die Parameterein- stellung, den Betrieb sowie Überwachung oder Störungsbehebung der PVS800 Zentral- wechselrichter zuständig sind. Es wird vorausgesetzt, dass der Leser dieser Anleitung über Grundkenntnisse der Elektro- technik, der elektrischen Verdrahtung, der elektronischen Komponenten und der Verwen- dung von Symbolen in Stromlaufplänen verfügt.
  • Seite 27 DDCS-Kommunikationsoption; eine Satellitenkarte, die auf die RMIO-Karte gesteckt werden kann, um die Anzahl der verfügbaren LWL-Kanäle zu erweitern. RDCU Typ der Regelungseinheit. Der PVS800 enthält zwei RDCUs. Eine RDCU [A41] regelt die Wechselrichtereinheit, die andere [A43] enthält das Master- Regelungsprogramm. Die RDCU enthält die RMIO-Karte.
  • Seite 28 12 Einleitung...

  • Seite 29: Verwendung Des Bedienpanels

    Inhalt dieses Kapitels In diesem Kapitel wird die Verwendung des Bedienpanels CDP 312R beschrieben. Das Bedienpanel wird für die Steuerung des PVS800, das Lesen von Statusdaten und das Einstellen von Parametern verwendet. Der PVS800 ist mit einem Satz von Parametern programmierbar.

  • Seite 30: Übersicht Über Das Bedienpanel

    Softwareversion des Bedienpanels angezeigt: CDP312 PANEL V5.30 Nach der Identifikationsanzeige wechselt das Bedienpanel in den Modus für die Auswahl der Regelungseinheit und zeigt die folgende Programminformation an: PVS800 PVA GSXR7360 ID-NUMBER Nach wenigen Sekunden wird die Anzeige gelöscht und der Istwertsignal-Anzeigemodus wird angezeigt.

  • Seite 31: Panel-Betriebsarten - Tastenfunktionen Und Anzeigen Auf Dem Display

    <= <= DOWNLOAD Liste der Funktionen => => Auswahl Seite CONTRAST Funktion starten ENTER Auswahlmodus Regelungseinheit Gerätetyp Auswahl Regelungseinheit PVS800 PVA DRIVE ID-Nummer ändern Programmversion und GSXR7360 Änderungsmodus aufrufen ENTER ID-Nummer Neuen Wert übernehmen ID-NUMBER Statuszeile In der Abbildung unten sind die Positionen der Statuszeile beschrieben.

  • Seite 32: Steuerung Des Pvs800 Mit Dem Bedienpanel

    • Wechseln zwischen lokaler und externer Steuerung. Das Bedienpanel kann immer dann für die Steuerung des PVS800 benutzt werden, wenn die Lokalsteuerung aktiviert ist und die Statuszeile angezeigt wird. L zeigt die aktivierte Lokalsteuerung auf dem Paneldisplay an; bei externer Steuerung (über E/A oder Feldbus- Schnittstelle) wird auf dem gleichen Platz im Display eine Leerstelle angezeigt.

  • Seite 33: Istwertsignal-Anzeigemodus

    Verwendung des Bedienpanels 17 Istwertsignal-Anzeigemodus Der Istwertsignal-Anzeigemodus besteht aus zwei Anzeigen: die Istwertsignal-Anzeige und die Störungsspeicher-Anzeige. In diesem Modus kann der Benutzer: • drei Istwertsignale gleichzeitig auf dem Bedienpanel-Display anzeigen, • die Istwertsignale auswählen, die angezeigt werden sollen, • den Inhalt des Störungsspeichers anzeigen, •...

  • Seite 34: Anzeige Des Vollen Namens Der Istwertsignale

    -PANEL LOST (5300) Betriebszeit oder im Datumsformat ange- 20 H 49 MIN 56 S zeigt werden, wenn ein externes Steuersys- tem an den PVS800 angeschlossen ist. Die vorhergehende (NACH OBEN) oder 1 L - 795.0 V nächste (NACH UNTEN) Störung 2 LAST FAULT auswählen.

  • Seite 35: Der Störungsspeicher

    Quittierungen) des Regelungsprogramms. In der Tabelle unten wird angegeben, auf welche Weise Ereignisse im Störungsspeicher abgelegt sind. Meldung Information in der Anzeige Der PVS800 Laufende Nummer der Meldung und Beispiel einer Störspeicher-Anzeige erkennt die Störung Textanzeige: LAST FAULT (letzte und generiert eine Störung).

  • Seite 36: Parametermodus

    20 Verwendung des Bedienpanels Parametermodus Im Parametermodus kann der Benutzer: • Parameterwerte anzeigen • Parametereinstellungen ändern Das Bedienpanel wechselt in den Parametermodus, wenn der Benutzer die Taste PAR drückt. Hinweis: Bestimmte Parametereinstellungen können nicht geändert werden. Bei einem Versuch wird die Änderung nicht akzeptiert und eine Warnmeldung ausgegeben. **WARNING** WRITE ACCESS DENIED PARAMETER SETTING...

  • Seite 37: Einstellen Eines Anderen Parameters Als Quelle Für Den Parametereinstellwert

    Verwendung des Bedienpanels 21 Einstellen eines anderen Parameters als Quelle für den Parametereinstellwert Bei den meisten Parametern werden Werte eingestellt, die vom Regelungsprogramm direkt verwendet werden. Die Quellenauswahl-Parameter sind Ausnahmen, da diese auf den Wert eines anderen Parameters zeigen/verweisen, der benutzt werden soll. Die Parametereinstellung erfolgt bei ihnen auf andere Weise als bei anderen Parametern.

  • Seite 38: Funktions-Modus

    Im Funktionsmodus kann der Benutzer den Kontrast der Anzeige einstellen. Das Bedienpanel wechselt durch Drücken der Taste FUNC in den Funktionsmodus. Hinweis: Die im Funktionsmodus sichtbaren Funktionen Upload und Download werden vom PVS800 nicht unterstützt. Einstellen des Kontrasts der Bedienpanelanzeige Schritt Maßnahme...

  • Seite 39: Auswahlmodus Regelungseinheit

    ID-Nummer der Wechselrichter-Regelungseinheit (Wechselrichter- Regelungsprogramm) = 2 Hinweis: Die Standardeinstellungen der ID-Nummern der beiden Regelungseinheiten des PVS800 sollten nicht geändert werden, es sei denn der PVS800 wird (mit optionalen NBCI-xx Modulen) mit weiteren PVS800 an einen Panel-Link (Panelverbindung) angeschlossen.

  • Seite 40: Auswahl Einer Regelungseinheit Und Ändern Der Id-Nummer Für Die Panelverbindung

    24 Verwendung des Bedienpanels Auswahl einer Regelungseinheit und Ändern der ID-Nummer für die Panelverbindung Schritt Maßnahme Taste Anzeige Den Auswahlmodus für die Regelungseinheit PVS800 PVA aufrufen. DRIVE GSXR7360 ID-NUMBER Die nächste Regelungseinheit/die nächste PVS800 xxxx_5PV Anzeige auswählen. Zum Ändern der ID-Nummer einer Regelungs- ISXR7360 einheit zunächst ENTER drücken (es...

  • Seite 41: Inbetriebnahme

    Inbetriebnahme 25 Inbetriebnahme Inhalt dieses Kapitels Dieses Kapitel enthält die Beschreibung der Vorgehensweise für die Inbetriebnahme des Wechselrichters. Vorgehensweise bei der Inbetriebnahme Benutzen Sie die Lokalsteuerung, wenn Sie den Wechselrichter in Betrieb nehmen. Hinweis: Für die Inbetriebnahme sind die Netzanschlussbedingungen des Netzbetreibers erforderlich.

  • Seite 42: Automatische Quittierung Von Störungen

    26 Inbetriebnahme Falls erforderlich, nehmen Sie die Stopp-Einstellungen vor. Die Standardwerte sind für die meisten Installationen geeignet. • 31.07 UDC STOP DLY (Seite 78) • 31.10 POWER STOP LIM (Seite 79) • 31.11 POWER STOP DLY (Seite 79) • 31.12 GOTO SLEEP MODE (Seite 79) Beobachten Sie den Betrieb des Wechselrichters und nehmen Der Betrieb muss mindestens über...

  • Seite 43: Blindleistung

    Wenn der Wechselrichter mit dem Ethernet-Adaptermodul NETA-01 ausgestattet ist, und das Modul für die Übertragung von Daten an das Fernüberwachungsportal benutzt wird, muss die Fernüberwachung konfiguriert werden. Eine Anleitung hierzu enthält das Handbuch ABB Remote monitoring portal user's manual (3AUA0000098904 [Englisch]).

  • Seite 44: Automatischer Start

    28 Inbetriebnahme AUTOMATISCHER START Wenn der Wechselrichter nach einem Ausfall der Hinweis: Wird der automatische Hilfsspannungsversorgung automatisch wieder starten soll, muss Start benutzt, startet der die Funktion Automatischer Start konfiguriert werden. Wechselrichter auch dann, wenn die Starttaste auf dem Bedienpanel nicht gedrückt worden ist.

  • Seite 45: Programm-Merkmale

    Mit dem Bedienpanel oder DriveWindow kann der Benutzer Parameter ändern, den Stö- rungsspeicher anzeigen/quittieren und den Wechselrichter stoppen. Bedienpanel Beide Regelungseinheiten des PVS800 können lokal mit einem Bedienpanel CDP312R überwacht und gesteuert werden. Die wesentlichen Funktionen (Start, Stopp, Störungs- quittierung usw.) des PVS800 sind über das Master-Regelungsprogramm verfügbar. Falls auf Parameter, Störspeicher usw.

  • Seite 46: Drivewindow

    Weitere Informationen zur Steuerung/Überwachung des PVS800 über ein externes Steue- rungssystem enthält Kapitel Feldbus-Steuerung (Seite 171). Der PVS800 kann mit Digital- und Analogsignalen gesteuert und überwacht werden, die an die Master-Regelungseinheit angeschlossen werden. Siehe Hardware-Handbuch zu den vorhandenen Anschlussmöglichkeiten. Siehe auch Abschnitt Automatische Quit- tierung von Störungen...

  • Seite 47: Pvs800 Statusmaschine - Betriebszustände Und -Übergänge

    START ISU FROM ALL STATES MPPT In der folgenden Tabelle werden die Betriebszustände und -übergänge des PVS800 Steu- erungsdiagramms beschrieben. Die erforderlichen Signale als Übergangsbedingung für die Wechsel der Betriebszustände werden in der Tabelle beschrieben. STANDBY Der Wechselrichter ist eingeschaltet und wartet auf einen Startbefehl. Die Einschaltroutine ist abgeschlossen und der Wechselrichter ist startbereit.
  • Seite 48 Start der Wechselrichtereinheit ohne Solargenerator-Leistung auf Seite 34. FAULTED Der PVS800 wird auf Störung gesetzt, wenn eine Störung im Master- oder im Wechselrichter-Regelungsprogramm auftritt. Der Wechselrichter wird gestoppt und die AC- und DC-Schütze werden geöffnet. Q POWER Der Modus Blindleistungskompensation wurde aktiviert, der Startbefehl ist aktiv und der Wechselrichter wartet auf die Erfüllung aller Startbedingungen.

  • Seite 49: Maximum Power Point Tracking (Mppt) - Maximaler Leistungspunkt

    Punkt der maximalen Leistung auf der Kurve ver- schieben. Es kann auch mehrere Punkte maximaler Leistung geben. Die interne Funktion des Maximum Power Point Tracking (MPPT) des PVS800 betreibt automatisch die Solarpanels unter allen Betriebsbedingungen an ihrem maximalen Leis- tungspunkt.

  • Seite 50: Start Der Wechselrichtereinheit Ohne Solargenerator-Leistung

    Prüfung der Zuschaltbedingungen Einige Netzcodes verlangen, dass im Netz für eine angegebene Zeit normale Bedingungen bestehen, bevor der Wechselrichter starten kann. Der PVS800 kann so eingestellt werden, dass er auf der Basis von Messungen der NAMU-Karte prüft, ob das Netz die Zuschaltbedingungen (Cut-in) erfüllt. Mit der Prüfung wird sichergestellt, dass der Wechselrichter erst dann startet, wenn die Netzfrequenz und die Netzspannung für...

  • Seite 51: Cut-In Check Ena

    (Seite 157). Automatischer Start nach dem Einschalten Der PVS800 kann so eingestellt werden, dass er automatisch startet, wenn die Hilfsspan- nungsversorgung der Regelungseinheiten eingeschaltet wird. Dadurch kann der PVS800 nach einem Spannungsausfall wieder starten, ohne dass jemand vor Ort den Startknopf drücken muss.

  • Seite 52: Blindleistungsregelung

    (Seite 155). Blindleistungsregelung Der PVS800 ist in der Lage, eine einstellbare Blindleistung in das Netz zu speisen (positiv = kapazitiv, negativ = induktiv). Ein Sollwert für die Blindleistung kann mit dem Bedienpanel CDP312R, PC-Tool, Feldbus oder einem Leitsystem vorgegeben werden.

  • Seite 53: Wirkleistungsbegrenzung

    08.06 MPPT STATUS, Bit 14 (Seite 119). Wirkleistungsbegrenzung Die Ausgangswirkleistung des PVS800 kann durch eine externe Quelle begrenzt werden (beispielsweise durch den Netzbetreiber). Das Leistungsbegrenzungssignal kann direkt an den PVS800 über das Bedienpanel CDP312R, PC-Tool, Feldbus (standardmäßig mit Datenwort 1 in Datensatz 12) oder ein Leitsystem gesendet werden. Andere Eingänge (wie Analog- und Digitaleingänge) können mit der adaptiven Programmierung eingerichtet...

  • Seite 54: Wirkleistungsbegrenzung Bei Ansteigender Netzfrequenz

    Wirkleistungsbegrenzung bei ansteigender Netzfrequenz In einigen Netzcodes und Normen wird gefordert, dass die Wirkleistung begrenzt wird, wenn die Netzfrequenz ansteigt. Der PVS800 hat eine einstellbare Wirkleistungsbegren- zung, basierend auf der gemessenen Netzfrequenz. Die Kurve der Wirkleistungsbegren- zung kann zwei Typen haben: inkrementell oder frei-durchlaufend.

  • Seite 55: Wirkleistungsbegrenzung Bei Ansteigender Netzspannung

    Netzspannung In einigen Netzcodes und Normen wird gefordert, dass die Wirkleistung begrenzt wird, wenn die Netzspannung ansteigt. Der PVS800 hat eine einstellbare Wirkleistungsbegren- zung basierend auf der gemessenen Netzspannung. Die Kurve der Wirkleistungsbegren- zung kann zwei Typen haben: inkrementell oder frei-durchlaufend.

  • Seite 56: Wirkleistungsrampe Nach Einer Netzstörung

    Wenn der PVS800 wegen einer Netzstörung abschaltet und nach der Störungsquittierung neu startet, kann der Wirkleistungsanstieg mit einer Rampe begrenzt werden. Nachdem eine Störung quittiert und der PVS800 wieder gestartet wurde, steigt die Wirkleistung mit einer Rampenzeit gemäß Parameter 42.05 RESTR ACTPOW GRD1 (Seite 139) an.

  • Seite 57: Überbrückung Bei Netz-Unterspannung (Low Voltage Ride-Through, Lvrt)

    Group 41 Active power 40.03 LVRT RETURN RAMP ⋅ – Normal Q ref Normal Q ref Group 24 Group 24 Reactive power Einstellungen Die Parameter werden angezeigt, sind aber Passwort-geschützt. Der PVS800 muss gestoppt werden, bevor Parameter geändert werden können.

  • Seite 58: Netzüberwachung Auf Spannung Und Frequenz

    RT NET LOST (32A1) (Seite 167). Netzüberwachung auf Spannung und Frequenz Der PVS800 kann die Netzbedingungen (Spannung und Frequenz) mit internen Messrou- tinen oder mit einem externen Netzüberwachungsgerät (normalerweise ein Netzüber- wachungsrelais) überwachen. Abhängig vom jeweiligen Installationsland, kann ein externes, von einer akkreditierten Stelle zertifiziertes Relais erforderlich sein.

  • Seite 59: Inselnetz-Erkennung (Anti-Islanding)

    Netz arbeiten und nicht erkennen, dass noch Spannung vorhanden ist. Aus diesem Grund müssen dezentrale Stromgeneratoren die Inselbildung erkennen und bei einer Netzabschaltung sofort den Einspeisebetrieb stoppen. Im PVS800 hat die Inselnetz-Erkennung (Anti-Islanding) zwei Betriebsarten: • Störung (der Wechselrichter stoppt mit einer Anti-Islanding Störmeldung) •...

  • Seite 60: Dc-Eingangsstrommessung

    über Modbus an den Wechselrichter gesendet und in Wechselrichter-Parameter geschrieben. Mit der String-Überwachungsfunktion können gestörte Strings erkannt werden, wenn der String-Strom sinkt. Weitere Informationen enthält das Benutzerhandbuch PVS-JB-8-M Generator-Anschlusskasten mit Monitoring für PVS800 Zentralwechselrichter (3AUA0000111167 [Deutsch]). Einstellungen • Siehe Master-Regelungsprogramm, Parametergruppen...

  • Seite 61: Automatische Quittierung Von Störungen

    SBOX 20 LINK (61A8) (Seite 157). Automatische Quittierung von Störungen Der PVS800 kann so konfiguriert werden, dass Störungen automatisch quittiert werden. Alle Störungen mit Ausnahme eines Kurzschlusses der Wechselrichtereinheit können mit der Funktion der automatischen Quittierung quittiert werden. Die Anzahl der Quittierversu-...

  • Seite 62: Adaptive Programmierung Mit Driveap 2.X

    (Seite 121). Adaptive Programmierung mit DriveAP 2.x Normalerweise kann der Benutzer den Betrieb des PVS800 mit Parametern steuern. Für jeden Parameter gibt es eine feste Auswahl an Einstellmöglichkeiten oder einen Ein- stellungsbereich, wodurch die Programmierung erleichtert wird, jedoch die Auswahlmög- lichkeiten begrenzt sind.

  • Seite 63: Parameter Des Master-Regelungsprogramms

    Alle in den Parameterbeschreibungen dieses Kapitels erwähnten Anschlüsse entsprechen den Anschlüssen der Master-Regelungseinheit (RDCU-Einheit, Typ A43), wenn nicht anders angegeben. Diese Regelungseinheit wird als “PVS800 PVA” angezeigt und hat die ID-Nummer 1. Die Version des Regelungsprogramms hat das Format GSXR7xxx.

  • Seite 64: Begriffe Und Abkürzungen

    48 Parameter des Master-Regelungsprogramms Begriffe und Abkürzungen Begriff Definition Istwertsignal Typ eines Parameters, der das Ergebnis einer Messung oder Berechnung durch den Wechselrichter ist. Istwertsignale können überwacht, aber nicht vom Benutzer eingestellt werden. Die Parametergruppen 1…9 enthalten die Istwertsignale. Boolesch Zeichenfolge Def.

  • Seite 65: Parametergruppen 01

    Parameter des Master-Regelungsprogramms 49 Parametergruppen 01…09 Name/Wert FbEq Beschreibung 01 ACTUAL SIGNALS Verschiedene Istwertsignale (ISTWERTSIGNALE) 01.04 AC VOLTAGE L1 1 = 1 V Gemessene Netzspannung der Phase L1 01.05 AC VOLTAGE L2 1 = 1 V Gemessene Netzspannung der Phase L2 01.06 AC VOLTAGE L3 1 = 1 V Gemessene Netzspannung der Phase L3...

  • Seite 66: Actual Signals (Istwertsignale)

    50 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung 01.27 kWh COUNTER 1 = 1 Anzeige des Kilowatt-Zählwerts von 01.26 ENERGY PRODUCED. Bei Erreichen von 999 Kilowatt geht der Zähler auf 0 zurück und 01.28 MWh COUNTER wird um 1 erhöht. 01.28 MWh COUNTER 1 = 1 Anzeige der gezählten Megawatt von 01.26 ENERGY...

  • Seite 67: Actual Signals (Istwertsignale)

    04 INFORMATION Programmversionen, Informationen zur Regelungseinheit 04.01 SW PACKAGE VER Anzeige des Typs und der Version des Regelungsprogramms. Für die Revision 7xxx des PVS800 Master- Regelungsprogramms ist die Bezeichnung GSXR7xxx. 04.02 DTC VERSION Die Firmware-Version eines festen Teils des Master- Regelungsprogramms, die aus dem Betriebssystem, der Kommunikationssteuerung der DDCS-Kanäle und der...

  • Seite 68: Analogue Outputs

    52 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung -20000…20000 Wert 05.09 EXT3 AI2 Wert des Analogeingangs Al2 des Erweiterungsmoduls 3 -20000…20000 Wert 05.10 EXT4 AI1 Wert des Analogeingangs Al1 des Erweiterungsmoduls 4 -20000…20000 Wert 05.11 EXT4 AI2 Wert des Analogeingangs Al2 des Erweiterungsmoduls 4 -20000…20000 Wert 05.12 EXT5 AI1...

  • Seite 69: Control Words

    07 CONTROL WORDS Steuerworte. Das Hauptsteuerwort (MCW) ist das wichtigste Element zur Steuerung des PVS800 durch das übergeordnete Leitsystem. Die Bits des Hauptsteuerworts können mit dem Bedienpanel oder einem PC, der Standard-E/A oder einem adaptiven Programm lokal übergangen werden. Das Master-...
  • Seite 70 54 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung 07.02 USED MCW Anzeige des letzten Steuerworts, das als Eingang für die PVS800 Statusmaschine verwendet wird (Siehe Seite 31). Für die Bit-Definitionen, siehe Parameter 07.01MAIN CTRL WORD. Lokalsteuerung ein/aus Lokales CW Bedienpanel oder PC BIT OR 07.02...

  • Seite 71: Status Words

    Beschreibung 08 STATUS WORDS Statusworte. Siehe auch die Steuerungsdiagramme in Kapitel Programm-Merkmale. Das Statuswort (SW) ist ein Wort, das die Statusmeldung enthält, die das PVS800 Master- Regelungsprogramm an das externe Steuerungssystem sendet. 08.01 MAIN STATUS WORD Hauptstatuswort. Kombiniert aus dem Statuswort der Wechselrichtereinheit und Kommunikationsstörungen.
  • Seite 72 56 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung 08.02 DI STATUS WORD Statuswort des Digitaleingangs: Name Beschreibung Reserviert Status von Digitaleingang 1 der Regelungseinheit Status von Digitaleingang 2 der Regelungseinheit Status von Digitaleingang 3 der Regelungseinheit Status von Digitaleingang 4 der Regelungseinheit Status von Digitaleingang 5 der Regelungseinheit...
  • Seite 73 Parameter des Master-Regelungsprogramms 57 Name/Wert FbEq Beschreibung 08.03 EXT DI STATUS W Statuswort des Digitaleingangs des Erweiterungsmoduls. Siehe auch Parameter 98.04…98.08. Name Beschreibung Reserviert EXT1_DI1 Status von Digitaleingang 1 des Erweiterungsmoduls 1 (RDIO) EXT1_DI2 Status von Digitaleingang 2 des Erweiterungsmoduls 1 (RDIO) EXT1_DI3 Status von Digitaleingang 3 des Erweiterungsmoduls 1 (RDIO)
  • Seite 74 58 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung 08.04 PVA STATES Zeigt den Status des Master-Regelungsprogramms an. Siehe Abschnitt PVS800 Statusmaschine - Betriebszustände und - übergänge auf Seite 31. STANDBY Eingeschaltet, keine Störungen, Wechselrichtereinheit nicht im Modus Lokalsteuerung. SLEEP Gestartet, aber es wurden nicht alle Startbedingungen erfüllt.
  • Seite 75 Verzögerung einen Neustart durchzuführen. LOST Berechnung der verlorenen ENERGY Energie aktiviert. Leistungsbeg- renzung niedriger festgelegt als Nennleistung des PVS800. START Start ist durch Zuschalt- bedingungen freigegeben. Siehe Parameter 44.18 44.23 (Seite 144). DC REF MPPT hat den minimalen DC- Sollwert erreicht.
  • Seite 76 60 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Name Wert Beschreibung (Fortsetzung) VOLTAGE Netzspannungsanstieg-Unter- SUPPRE drückungsfunktion ist aktiv. SSION ANTI- Die Anti-Island-Neustart- ISLAND verzögerung dauert an, der RESTART Wechselrichterbetrieb bleibt bis zum Ablauf der Verzögerungs- zeit deaktiviert. Q POW Der Wechselrichter arbeitet im Modus Q POWER (Blindleistungskompensation).

  • Seite 77: Fault Words

    Parameter des Master-Regelungsprogramms 61 Name/Wert FbEq Beschreibung 08.07 GND STATUS WORD Anzeige eines Statuswortes der DC-Erdung. Bit 0 ENABLE_DC_GND_ 1 = Überwachung der DC- MONITORING Erdung ist aktiviert. Bit 1 DC_CONTACTOR_ 1 = Erdungsschütz ist CLOSED geschlossen. Bit 2 START_ENABLE 1 = Start des Wechselrichters ist aktiviert.
  • Seite 78 Bitwert: 1 = Störung, 0 = keine Störung 09.13 AP FW Ein vom Benutzer eingestelltes Warn- und Störungswort, das normalerweise für die Feldbus-Information in einem adaptiven Programm benutzt wird. Definiert durch den Funktionsbaustein A/F WORD. Siehe Applikationshandbuch: Adaptive program for PVS800 central inverters (3AUA0000091276 [Englisch]).
  • Seite 79 Parameter des Master-Regelungsprogramms 63 Name/Wert FbEq Beschreibung 09.14 PVA FAULT WORD Störungswort: Störung COMM MODULE (7510) (Seite 152) CH2 COM LOSS (7520) (Seite 152) >REVERSE POW (8187) (Seite 157) >DC BRK TRP (8188) (Seite 152) >GRID MONFLT (8189) (Seite 154) >DC BRK LEV (818C) (Seite 152) >DC BRK POS (818D)
  • Seite 80 64 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung 09.17 PVA ALARM WORD 2 1 = 1 Warnwort Bit 0 >MPPT MIN REF (32AD) (Seite 155) Bit 1 >MPPT MAX REF (32AE) (Seite 155) Bit 2 ISU WARNING (8186) (Seite 155) 09.18 IO FAULT WORD 2 1 = 1 Störungswort: Bit 0...

  • Seite 81: Parametergruppen 10

    +.008.002 SOURCE Steuerung (Siehe Parameter 10.02 ENABLE I/O CTRL). WARNUNG! Wenn die E/A-Steuerung aktiviert ist und ein Startbefehl aktiv ist, startet der PVS800 nach dem Einschalten der Hilfsspannungsversorgung der Regelungseinheiten. Die Standardquelle ist Digitaleingang DI2 der Master- Regelungseinheit. -255.255.31 …...
  • Seite 82 66 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Standard T NORMAL Normale Skalierung: -10 V … 0 … 10 V = -20000…0…20000 13.02 AI1 FILTER ms Definiert die Filterzeitkonstante für Analogeingang AI1 in 1000 Millisekunden. Hinweis: Analogeingang AI1 ist für die Messung des DC-Stroms reserviert.
  • Seite 83 Parameter des Master-Regelungsprogramms 67 Name/Wert FbEq Beschreibung Standard T 13.17 EXT1 AI1 CONV Definiert den Umwandlungsmodus für Analogeingang AI1 des NORMAL I Erweiterungsmoduls 1. Die Skalierung ist in beiden Umwandlungsmodi gleich (unipolar, bipolar). NORMAL Normale Skalierung: -20 mA / -2 V / -10 V … 0 … 20 mA / 2 V / 10 V = -20000 …...

  • Seite 84: Act Signal Sel

    68 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Standard T 13.34 EXT4 AI2 HW Siehe Parameter 13.15 EXT1 AI1 HW MODE. UNI- MODE POLAR 13.35 EXT4 AI1 CONV Siehe Parameter 13.17 EXT1 AI1 CONV MOD. NORMAL I 13.36 EXT4 AI2 CONV Siehe Parameter 13.17 EXT1 AI1 CONV MOD.
  • Seite 85 Parameter des Master-Regelungsprogramms 69 Name/Wert FbEq Beschreibung Standard T -255.255.31 … Parameter-Zeiger oder konstanter Wert: +255.255.31 / • Parameterzeiger: Invertierungszeichen, Gruppe, Index und C. -32768 … C. Bitfelder. Die Bitnummer ist nur für Funktionsbausteine gültig, 32767 die boolesche Eingänge behandeln. •...

  • Seite 86: Analogue Outputs (Analogausgänge)

    70 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Standard T -255.255.31 … Parameter-Zeiger oder konstanter Wert: +255.255.31 / • Parameterzeiger: Invertierungszeichen, Gruppe, Index und C. -32768 … C. Bitfelder. Die Bitnummer ist nur für Funktionsbausteine gültig, 32767 die boolesche Eingänge behandeln. •...

  • Seite 87: System Ctr Inputs

    Der Ausfall des lokalen Steuerungsgeräts erzeugt keine Störung bzw. Warnung oder führt zu einem Stopp des Master- Regelungsprogramms. WARNUNG! Der PVS800 kann nicht gestoppt werden, wenn das Master-Regelungsprogramm auf den Modus Lokalsteuerung eingestellt und die lokale Steuerungseinheit nicht verfügbar ist.

  • Seite 88: Data Storage

    72 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Standard T 19 DATA STORAGE Diese Parameter werden als Hilfsdatenspeicher verwendet. Diese Parametergruppe besteht aus nicht zusammenhängenden Parametern für Anschluss-, Test- und Inbetriebnahmezwecke. 19.01 DATA 1 Speicherparameter für das Senden zum oder das Empfangen vom übergeordneten System.

  • Seite 89: Dc Volt Ref

    Parameter des Master-Regelungsprogramms 73 Name/Wert FbEq Beschreibung Standard T 0…65535 1 = 1 Wert 23 DC VOLT REF Externer DC-Spannungssollwert 23.01 EXT MPPT DC REF Anzeige des von einem Gerät der übergeordneten Steuerung empfangenen, externen DC-Spannungssollwerts. Der externe Sollwert wird anstelle des internen MPPT-Sollwerts verwendet, falls er im Wechselrichter-Regelungsprogramm aktiviert ist.
  • Seite 90 74 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Standard T -10000…10000 1 = 1 Sollwert, wenn Parameter 24.03 Q POWER REF SEL IQ REF gesetzt ist. (entspricht -100…100% von IQ REF Q POWER REF · 04.05 CONV NOM Eingang - Ausgang - 100%…+100% 100%…+100% von CURRENT)

  • Seite 91: Dc Grounding

    Parameter des Master-Regelungsprogramms 75 Name/Wert FbEq Beschreibung Standard T 24.03 Q POWER REF Auswahl der Sollwerteinheit für Parameter 24.02 Q POWER REF. kVAr PERCENT In Prozent der Nennleistung kVAr kVar Winkel phi COSPHI Cos phi IQ REF Auswahl des Blindstromsollwerts AC REF Auswahl des AC-Spannungsregelungssollwerts Q(U) REF...

  • Seite 92: Fault Functions

    76 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Standard T 26.03 DC INPUT MASK Einstellung, welche DC-Eingänge in die Berechnung der DC- 0xFFF Eingangsstrom-Abweichung und -Diagnose einbezogen werden. • Bit-Wert 1 = Der entsprechende DC-Eingang wird einbezogen. • Bit-Wert 0 = Der entsprechende DC-Eingang wird nicht einbezogen.
  • Seite 93 Parameter des Master-Regelungsprogramms 77 Name/Wert FbEq Beschreibung Standard T DI4=0 FAULTS Wenn der Digitaleingang auf 0 umschaltet, schaltet das Master- Regelungsprogramm mit einer Störmeldung ab. 30.03 DI5 EXT EVENT Einstellung der Reaktion des Master-Regelungsprogramms auf den "0"-Status des Digitaleingangs DI5. Keine Aktion DI5=0 ALARMS Wenn der Digitaleingang auf 0 umschaltet, wird eine Warnung...

  • Seite 94: Pva Control

    31 PVA CONTROL Verschiedene Einstellungen des Master-Regelungsprogramms 31.01 ENABLE MPPT Aktivierung/Deaktivierung des Betriebs des PVS800. C.00001 0 = Setzen des Status des PVS800 auf STAND BY. Siehe auch Abschnitt PVS800 Statusmaschine - Betriebszustände und -übergänge auf Seite 31. -255.255.31 …...
  • Seite 95 UDC OR MODE Regelungsprogramm in den Schlafmodus geht. UDC AND POW Der PVS800 geht in den Schlafmodus, wenn die DC-Spannung und die Ausgangsleistung unter ihre Stoppgrenzen fallen (und bleiben, bis eine Stoppverzögerung abgelaufen ist). UDC OR POW Der PVS800 geht in den Schlafmodus, wenn die DC-Spannung oder die Ausgangsleistung unter ihre Stoppgrenzen fallen (und bleiben, bis die Stoppverzögerung abgelaufen ist).
  • Seite 96 Aufwach-Startverzögerung 31.16 POWER LIMITING Festlegung einer Begrenzung für die Ausgangsleistung des 200% PVS800 in Prozent der Nominalleistung der Wechselrichtereinheit. Wenn der Wert von Parameter 31.16 POWER LIMITING kleiner als der Wert von Parameter 31.10 POWER STOP LIM ist, geht der Wechselrichter in den Schlafmodus.

  • Seite 97: String Box Addr

    Parameter des Master-Regelungsprogramms 81 Name/Wert FbEq Beschreibung Standard T 31.22 UDC STOP LIM Aktiviert oder deaktiviert die automatische Aktualisierung von ENABLE AUTO Parameter 31.06 UDC STOP LIM. Wenn aktiviert, 31.06 UDC STOP LIM 02.03 MAINS VOLTAGE sqrt(2) + 15 V. 31.06 UDC STOP LIM wird automatisch aktualisiert, wenn die folgenden Bedingungen erfüllt sind:...
  • Seite 98 82 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Standard T 33.03 MIN CUR Legt die Mindeststromabweichung für eine Statusmeldung fest. DEVIATION Wenn die Differenz zwischen dem durchschnittlichen Stringstrom und einem einzelnen Stringstrom größer als der hier eingestellte Wert ist, wird eine Abweichung erkannt und das entsprechende Bit in den Parametern 36.01 BOX1 CUR DEV STA…36.20 BOX20 CUR DEV STA...

  • Seite 99: String Mon Stat

    Parameter des Master-Regelungsprogramms 83 Name/Wert FbEq Beschreibung Standard T -32768...32767 1 = 1 Daten der azyklischen Kommunikation 34 STRING MON STAT Statusworte für die String-Überwachung 34.01 LINK STATUS 1-16 Zeigt den Status der Modbus-Verbindung für die Kommunikationskanäle 1…16 an. Wert Information 0…15 Die Verbindung ist in Ordnung;...
  • Seite 100 84 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Standard T 34.04 ACYC REQUEST Statuswort für die azyklische Kommunikation. STAT Statuswort bei einer erfolgreichen azyklischen Abfrage. 0x0001 (Absenden der Abfrage wird ausgelöst) -> 0x0002 (Abfrage wird gesendet) -> 0x0000 (eine erfolgreiche Antwort). Bit 0, 2 und 3 werden gelöscht, wenn eine Abfrage gesendet ist.

  • Seite 101: Enabled Strings

    Parameter des Master-Regelungsprogramms 85 Name/Wert FbEq Beschreibung Standard T 34.09 CUR DEV STA 17- Zeigt das Statuswort für die Stromabweichung für die Anschlusskasten-Kommunikationskanäle 17… 20 an. Wert Information 0…3 Eine Stromabweichung wurde erkannt. Keine Stromabweichung erkannt. Bit 0 steht für den 17. Kommunikationskanal, Bit 1 für den 18. Kommunikationskanal …und Bit 3 für den 20.

  • Seite 102: Sbox Cur Dev Sta

    86 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Standard T 36 SBOX CUR DEV STA Stringstromabweichung Statusinformation. Hinweis: Parametergruppe 36 SBOX CUR DEV STA ist nicht sichtbar, wenn Parameter 33.01ENABLE MONITORING = FALSE. 36.01 BOX1 CUR DEV Zeigt den Status der Stringstromabweichungen in Anschlusskasten-Kommunikationskanal 1 an.
  • Seite 103 Parameter des Master-Regelungsprogramms 87 Name/Wert FbEq Beschreibung Standard T 40.05 BOX1 RESERVED 1 = 1 Zeigt den Status der String-Überwachungseinheit an. 0x0001 Normalmodus, Initialisierung 0x0002 Normalmodus, Betrieb 0x0003 Normalmodus, Störung 0x0100 Kalibrierungsmodus, Initialisierung 0x0200 Kalibrierungsmodus, Betrieb 0x0300 Kalibrierungsmodus, Störung 0x0400 Kalibrierungsmodus beendet 40.06 BOX1 RESERVED...
  • Seite 104 88 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Standard T 40.40 BOX2 RESERVED 1 = 1 Zeigt den Status der String-Überwachungseinheit an. 0x0001 Normalmodus, Initialisierung 0x0002 Normalmodus, Betrieb 0x0003 Normalmodus, Störung 0x0100 Kalibrierungsmodus, Initialisierung 0x0200 Kalibrierungsmodus, Betrieb 0x0300 Kalibrierungsmodus, Störung 0x0400 Kalibrierungsmodus beendet 40.41 BOX2 RESERVED...

  • Seite 105: String Box 3 & 4

    Parameter des Master-Regelungsprogramms 89 Name/Wert FbEq Beschreibung Standard T 41 STRING BOX 3 & 4 Aus den Kommunikationskanälen 3 und 4 gelesene Istwertsignale (d. h. Anschlusskästen 3 und 4), die mit zyklscher Kommunikation arbeiten. Die Signale 41.01…41.27 beziehen sich auf Anschlusskasten 3 und die Signale 41.36…41.62 beziehen sich auf Anschlusskasten 4.

  • Seite 106: String Box 15 & 16

    90 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Standard T 47 STRING BOX 15 & 16 Aus den Kommunikationskanälen 15 und 16 gelesene Istwertsignale (d. h. Anschlusskästen 15 und 16), die mit zyklscher Kommunikation arbeiten. Die Signale 47.01…47.27 beziehen sich auf Anschlusskasten 15 und die Signale 47.36…47.62 beziehen sich auf Anschlusskasten 16.

  • Seite 107: Standard Modbus

    Parameter des Master-Regelungsprogramms 91 Name/Wert FbEq Beschreibung Standard T 52 STANDARD MODBUS Einstellungen für die Standard-Modbus-Verbindung. Siehe Kapitel Feldbus-Steuerung. Siehe auch RMBA-01 Modbus Adapter User’s Manual (3AFE64498851 [Englisch]). 52.01 STATION NUMBER Einstellung der Geräteadresse. Zwei Einheiten mit derselben Adresse dürfen nicht online sein. 1…247 Adresse 52.02...

  • Seite 108: Adaptive Prog1

    Die Parametereinstellungen in dieser Parametergruppe gelten bei adaptiver Programmierung. Siehe Abschnitte Adaptive Programmierung mit DriveAP 2.x (Seite 46) und Applikationshandbuch: Adaptive program for PVS800 central inverters (3AUA0000091276 [Englisch]). 55.01 STATUS Gibt den Wert des Statusworts für die Anwendungsprogrammierung, Task 1 an.

  • Seite 109: Adapt Prog1 Ctrl

    Parameter des Master-Regelungsprogramms 93 Name/Wert FbEq Beschreibung Standard T 55.12 INPUT2 Wählt die Quelle für Eingang 2 von Baustein 2 aus. Siehe Parameter 55.06 INPUT1. 55.13 INPUT3 Wählt die Quelle für Eingang 3 von Baustein 2 aus. Siehe Parameter 55.06 INPUT1.

  • Seite 110: Adaptive Prog2

    Diese Parametergruppe wird hauptsächlich für das PC-Programm DriveAP 2.x verwendet. Siehe Abschnitte Adaptive Programmierung mit DriveAP 2.x (Seite 46) und Applikationshandbuch: Adaptive program for PVS800 central inverters (3AUA0000091276 [Englisch]). 57.01 STATUS Gibt den Wert des Statusworts für die adaptive Programmierung, Task 2 an.
  • Seite 111 Parameter des Master-Regelungsprogramms 95 Name/Wert FbEq Beschreibung Standard T 57.02 FAULTED PAR Gibt fehlerhafte Parameter in der adaptiven Programmierung, Task 2, an. -255.255.31 … Parameterzeiger: Invertierungszeichen, Gruppe, Index und +255.255.31 Bitfelder. 57.05 BLOCK1 Wählt den Funktionsbausteintyp für Block 1 der adaptiven Programmierungsaufgabe 2 aus.

  • Seite 112: Adapt Prog2 Ctrl

    96 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Standard T 58 ADAPT PROG2 CTRL Steuerung des adaptiven Programm-Task 2: Die Aktualisierungszeit der Steuerung von Task 2 beträgt 100 ms. Diese Parametergruppe wird meistens mit dem PC-Tool DriveAP 2.x verwendet. Siehe Parametergruppe 57 ADAPTIVE PROG2 58.01 ADAPT PROG CMD...

  • Seite 113: Func Generator

    Im adaptiven Programm wird eine Kurve durch fünf Punkte [(x1, y1), (x2, y2), (x3, y3), (x4, y4), (x5, y5)] definiert. Siehe Bausteine FUNG IN und FUNG OUT im Applikations-Handbuch: Adaptive program for PVS800 central inverters (3AUA0000091276 [Englisch]). Die Funktion arbeitet in Intervallen von 100 ms.

  • Seite 114: Adaptive Connect

    Hinweis: Es wird empfohlen, diese Parameterwerte mit dem PC- Tool DriveAP 2.x einzustellen. Siehe Abschnitt Adaptive Programmierung mit DriveAP 2.x (Seite 46) und Applikationshandbuch: Adaptive program for PVS800 central inverters (3AUA0000091276 [Englisch]). 66.01 Legt den Eingang für Baustein CW fest. Name...
  • Seite 115 Parameter des Master-Regelungsprogramms 99 Name/Wert FbEq Beschreibung Standard T 66.05 EXT DO Legt den Eingang für Baustein EXT DO fest, der die Digitalausgänge des Erweiterungsmoduls steuert (EXT DO Wort). Aktualisierungszeit 20ms. Name Beschreibung EXT1 DO1 Steuerung von Digitalausgang 1 des Erweiterungsmoduls 1 (RDIO) EXT1 DO2 Steuerung von Digitalausgang 2 des...
  • Seite 116 100 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Standard T 66.14 EXT4 AO1 Legt den Eingang für Baustein EXT4 AO1 fest, der den Analogausgang 1 des Erweiterungsmoduls 4 steuert. 1 = 1 Signalindex oder konstanter Wert, siehe Parameter 66.01 66.15 EXT4 AO2 Legt den Eingang für Baustein EXT4 AO2 fest, der den Analogausgang 2 des Erweiterungsmoduls 4 steuert.

  • Seite 117: Ddcs Control

    COMM. MODULE aktiviert ist. NO FAULT PVS800 erzeugt die Warnung COMM MODULE. FAULT PVS800 schaltet mit der Störung COMM MODULE ab. 70.06 CH1 LINK Einstellung der Lichtintensität der Übertragungs-LEDs. LEDs CONTROL arbeiten als Lichtquellen für LWL-Kabel, die an den DDCS-Kanal CH1 angeschlossen sind.

  • Seite 118: Drivebus Comm

    Auswahl des Kommunikationsmodus für den DDCS-Kanal CH0. MODE Der neue Modus wird nach dem Aus- und Wiedereinschalten der Spannungsversorgung des PVS800 gültig. Die Daten werden im DriveBus-Modus viermal schneller ausgetauscht als im DDCS- Modus. Den selben Wert wie das übergeordnete Steuergerät verwenden.

  • Seite 119: Set Rec Addr

    Parameter des Master-Regelungsprogramms 103 Name/Wert FbEq Beschreibung Standard T 81.05 CH2 DS29 VAL 2 Festlegung einer Adresse, an der Datenwort 2 des Datensatzes 29 geschrieben wird. 0…20000 1 = 1 Die Aktualisierungszeit beträgt 500 ms. 81.06 CH2 DS29 VAL 3 Festlegung einer Adresse, an der Datenwort 3 des Datensatzes 29 geschrieben wird.

  • Seite 120: Set Rec Addr

    104 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Standard T 90.06 D SET 12 VAL 3 Einstellen der Adresse, in die das Master-Regelungsprogramm den Wert 3 des Datensatzes 12 schreibt. Die Aktualisierungszeit beträgt 4 ms. 0…20000 1 = 1 Parameter- oder Istwertsignal-Adresse …...

  • Seite 121: Set Tr Addr

    Parameter des Master-Regelungsprogramms 105 Name/Wert FbEq Beschreibung Standard T 92.08 D SET 15 VAL 2 Einstellen der Adresse, aus der das Master-Regelungsprogramm den Wert 2 des Datensatzes 15 liest. Die Aktualisierungszeit beträgt 10 ms. Standardmäßig nicht benutzt. 0…20000 1 = 1 Parameter- oder Istwertsignal-Adresse 92.09 D SET 15 VAL 3...
  • Seite 122 Name/Wert FbEq Beschreibung Standard T ADVANT/N-FB Das Programm kommuniziert über DDCS Kanal CH0 mit den Datensätzen 10 bis 25. Diese Auswahl gilt z.B. für ABB Advant Controller und Nxxx Feldbusadapter. Siehe auch Parametergruppen 50 MASTER ADAPTER 70 DDCS CONTROL 71 DRIVEBUS COMM STD MODBUS Das Programm kommuniziert über ein Modbus-Adaptermodul des...
  • Seite 123 Parameter des Master-Regelungsprogramms 107 Name/Wert FbEq Beschreibung Standard T 98.08 DI/O EXT5 LOC Siehe Parameter 98.04 DI/O EXT1 LOC. NOT IN Schalter S1 98.09 AI/O EXT1 LOC Aktivierung der Kommunikation mit dem optionalen analogen E/A- NOT IN Erweiterungsmodul 1 und Einstellung des Typs und der Schnittstelle des Moduls.

  • Seite 124: Start-Up Data

    108 Parameter des Master-Regelungsprogramms Name/Wert FbEq Beschreibung Standard T 98.15 AI/O EXT7 LOC Siehe Parameter 98.09 AI/O EXT1 LOC. NOT IN Schalter S1 98.16 AI/O EXT8LOC Siehe Parameter 98.09 AI/O EXT1 LOC. NOT IN Schalter S1 98.17 AI/O EXT9 LOC Siehe Parameter 98.09 AI/O EXT1 LOC.

  • Seite 125: Parameter Des Wechselrichter-Regelungsprogramms

    Anschlüsse entsprechen den Anschlüssen der Wechselrichter-Regelungseinheit (RDCU- Einheit, Typ A41), wenn nicht anders angegeben. Diese Regelungseinheit wird als “PVS800 xxxx_5PV” angezeigt (“xxxx” abhängig von der Nennleistung) und hat die ID- Nummer 2. Die Revision des Regelungsprogramms hat das Format ISXR7xxxx.

  • Seite 126: Begriffe Und Abkürzungen

    110 Parameter des Wechselrichter-Regelungsprogramms Hinweis: Einige Parameteränderungen sind nicht möglich, wenn der PVS800 läuft. Begriffe und Abkürzungen Begriff Definition Istwertsignal Typ eines Parameters, der das Ergebnis einer Messung oder Berechnung durch das Regelungsprogramm ist. Istwertsignale können überwacht, aber nicht vom Benutzer eingestellt werden. Die Parametergruppen 1…9 enthalten die Istwertsignale.

  • Seite 127: Parametergruppen 01

    Gemessene DC-Spannung des Zwischenkreises 01.11 MAINS VOLTAGE 1 = 1 V Gemessene Netzspannung (Amplitude der Mitkomponente im 3-Phasensystem) 01.12 PVS800 TEMP 1 = 1 °C 01.20 INV TEMPERATURE (49) 01.13 TIME OF USAGE 1 = 1 h 01.25 TIME OF USAGE (49) 01.14 KWH SUPPLY...

  • Seite 128: Actual Signals

    112 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung 01.26 LED PANEL OUTP 1 = 1 NLMD-01 LED Panelausgang [%]. Siehe Parametergruppe LED PANEL CTRL 01.27 COS PHI 100 = 1 01.13 COS PHI (49) 01.28 P LIMITED 1 = 1 kW Maximale Wirkleistung, die der Wechselrichter in das Netz einspeisen kann.

  • Seite 129: Grid Frequency

    Durchschnittstemperatur der restlichen Module [ºC] 04 INFORMATION Programmversionen, Wechselrichter-Kenndaten 04.01 SW PACKAGE VER Anzeige von Typ und Version des Firmware-Pakets im Wechselrichter. Für die Revision 7xxx des PVS800 Wechselrichter-Regelungsprogramms ist die Bezeichnung ISXR7xxx. 04.02 DTC VERSION Softwareversion der Wechselrichterregelung. Dieser feste Teil...

  • Seite 130: Control Words

    114 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung 04.05 CONV NOM CURRENT 1 = 1 A Ausgelesener Nennnetzstrom des Wechselrichers [A] 04.06 CONV NOM POWER 1 = 1 kW Nennleistung des Wechselrichters [kW] 04.07 CONV MAX VOLTAGE 1 = 1 V Maximalwert des Messbereichs der Wechselrichterspannung 04.08 CONV MAX CURRENT 1 = 1 A...
  • Seite 131 Parameter des Wechselrichter-Regelungsprogramms 115 Name/Wert FbEq Beschreibung 07.04 MPPT CMW Internes Steuerwort für den MPPT-Modus. Hinweis: Dieses Wort kann nur zur Überwachung verwendet werden. Wert Beschreibung MPPT-Modus aktivieren Erkennung der DC-Wertdifferenz aktivieren Berechnung der verlorenen Energie aktivieren Externen DC-Sollwert für MPPT aktivieren DC-Leistungsschalter schließen Reserviert Verwendung des DC-Schützes aktivieren...

  • Seite 132: Status Words

    116 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung 08 STATUS WORDS Statusworte 08.01 MAIN STATUS WORD Hauptstatuswort. Name Wert STATUS/Beschreibung RDY_ON Einschaltbereit = keine Störung RDY_RUN Betriebsbereit = DC- Zwischenkreis geladen RDY_REF Betrieb freigegeben Berieb gesperrt TRIPPED Störung. Siehe auch FLT (xx) (Seite 163).
  • Seite 133 Parameter des Wechselrichter-Regelungsprogramms 117 Name/Wert FbEq Beschreibung 08.03 LIMIT WORD Grenzenwort. Name Wert Beschreibung 0…1 Reserviert CAP REF Kapazitivstrom-Sollwert LIMIT oberhalb der Grenze (24.22 IQ CAP LIMIT) IND REF LIMIT 1 Induktivstrom-Sollwert ober- halb der Grenze (24.23 IQ LIMIT) DC REF MAX 02.05 DC REF Q-CTRL oberhalb des maximalen DC-Spannungssollwerts.
  • Seite 134 118 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung 08.05 DI STATUS WORD Statuswort des Digitaleingangs der Wechselrichter- Regelungseinheit. Name Beschreibung Status von DI1 der Wechselrichter- Regelungseinheit Status von DI2 der Wechselrichter- Regelungseinheit Status von DI3 der Wechselrichter- Regelungseinheit Status von DI4 der Wechselrichter- Regelungseinheit Status von DI5 der Wechselrichter- Regelungseinheit...
  • Seite 135 Verzögerung einen Neustart durchzuführen. LOST Berechnung der verlorenen ENERGY Energie aktiviert. Leistungsbe- grenzung niedriger festgelegt als Nennleistung des PVS800. START Start ist durch Zuschalt- bedingungen freigegeben. Siehe Parameter 44.18 44.23 (Seite 144). DC REF MPPT hat den minimalen DC- Sollwert erreicht.
  • Seite 136 120 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung Name Wert Beschreibung (Fortsetzung) VOLTAGE Netzspannungs-Unterdrük- SUPPRE kungsfunktion ist aktiv. SSION ANTI- Die Anti-Island-Neustartverzö- ISLAND gerung dauert an, der Wech- RESTART selrichterbetrieb bleibt bis zum Ablauf der Verzögerungszeit aktiviert. Q POW Der Wechselrichterbetrieb läuft im Modus Q POWER (Blindleis- tungskompensation).

  • Seite 137: Fault Words

    09.01 FAULT WORD 1 Störungswort 1 Störung SHORT CIRC (2340) (Seite 168) OVERCURRENT (2310) (Seite 165) DC OVERVOLT (3210) (Seite 161) PVS800 TEMP (4210) (Seite 167) EARTH FAULT (2330) (Seite 162) 5…6 Reserviert INTERNAL FAULT (Seite 164) AC UNDERFREQ (3142)
  • Seite 138 122 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung 09.04 ALARM WORD 1 Warnwort 1. Störung CAB TEMP1 HI (4181) (Seite 160) CAB TEMP1 LO (4183) (Seite 160) 2…6 Reserviert CAB TEMP2 HI (4185) (Seite 160) CAB TEMP2 LO (4187) (Seite 160) Reserviert EXT ANALOG IO (7081) (Seite 163)
  • Seite 139 Störung angezeigt. Störung CHARGING FLT (3230) (Seite 160) OVERCURRENT (2310) (Seite 165) EXT EVENT DI5 (9085) (Seite 163) PVS800 TEMP (4210) (Seite 167) EXT EVENT DI4 (9084) (Seite 163) DI1 (9088) (Seite 162) MAIN CNT FLT (FF17) (Seite 164)
  • Seite 140 124 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung 09.13 CURRENT UNBALANCE Strom-Asymmetrie-Fehlerwort. Störung CUR UNBAL 1 (23E0) (Seite 161) CUR UNBAL 2 (23E1) (Seite 161) CUR UNBAL 3 (23E2) (Seite 161) 3…15 Reserviert Bitwert: 1 = Störung, 0 = keine Störung 09.14 OVERCURRENT FAULT Überstrom-Fehlerwort.
  • Seite 141 Parameter des Wechselrichter-Regelungsprogramms 125 Name/Wert FbEq Beschreibung 09.17 TEMP DIF FLT WORD Temperaturdifferenz-Fehlerwort. Störung TEMP DIF 1 U (4381), TEMP DIF 1 V (4382) oder TEMP DIF 1 W (4383) (Seite 169) TEMP DIF 2 U (4384), TEMP DIF 2 V (4385) oder TEMP DIF 2 W (4386) (Seite 169)
  • Seite 142 126 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung 09.30 FAULT CODE 1 LAST Feldbus-Code der letzten Warnung/Störung. Siehe Kapitel Warn- und Störmeldungen. 09.31 FAULT CODE 2 LAST Feldbus-Code der zweitletzten Warnung/Störung. 09.32 FAULT CODE 3 LAST Feldbus-Code der drittletzten Warnung/Störung. 09.33 FAULT CODE 4 LAST Feldbus-Code der viertletzten Warnung/Störung.

  • Seite 143: Parametergruppen 11

    PVS800-57-500kW-A, -630kW-B, -875kW-B und -1000kW-C: Das linke Wechselrichtermodul wird benutzt. GROUP 2 PVS800-57-500kW-A und -630kW-B: Das rechte Wechselrichtermodul wird benutzt. PVS800-57-875kW-B und -1000kW-C: Das mittlere und rechte Wechselrichtermodul werden benutzt. GROUPS 1&2 PVS800-57-500kW-A und -630kW-B: Das linke und rechte Wechselrichtermodul werden benutzt.

  • Seite 144: Led Panel Ctrl

    128 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung Def. 18 LED PANEL CTRL Die Wechselrichter-Überwachungsanzeige verfügt über eine LED- Leiste, mit der reelle Absolutwerte angezeigt werden. 150% Die Quelle und die Skalierung des angezeigten Signals werden mit dieser Parametergruppe eingestellt. Hinweis: Werden die Wechselrichter-Überwachungsanzeige und CDP 312R Bedienpanel gemeinsam verwendet, muss das erste Signal, das im Istwertsignal-Anzeigemodus der CDP 312 gewählt wird, der Standardwert...
  • Seite 145 Parameter des Wechselrichter-Regelungsprogramms 129 Name/Wert FbEq Beschreibung Def. 24.06 Q POW ZERO Einstellung einer Spanne für den Null-Blindleistungssollwert im MARGIN Modus Q POWER. Siehe Parameter 24.05 Q POWER STOP DLY. 0…100% 100 = 1% Spanne für den Null-Blindleistungssollwert 24.08 COS PHI CAP LIMIT Definition des kleinsten zulässigen Cosinus Phi für kapazitiven Betrieb.

  • Seite 146: Reactive Power

    130 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung Def. 24.23 IQ IND LIMIT Induktivstrom-Sollwertgrenze. Wenn der Induktivstrom-Sollwert 100% über dieser Grenze liegt, wird Bit 3 von 08.03 LIMIT WORD gesetzt. Hinweis: Die Aktivierung der Funktion "reduzierte Leistung" skaliert die Grenze neu. 0…200% 1 = 1% Induktivstrom-Sollwertgrenze in Prozent von 04.05.
  • Seite 147 Parameter des Wechselrichter-Regelungsprogramms 131 Name/Wert FbEq Beschreibung Def. Cos phi 0.9 = 0.9 Punkt 3 Punkt 1 1.0 / -1.0 Punkt 2 Punkt 4 -0.9 = 0.9 Punkt 5 25.04 POINT 1 Y Definition der Y-Koordinate des ersten Punkts in der Charakteristik- -1.0 Kurve Cos Phi = f(P).

  • Seite 148: Fault Functions

    30.03 EARTH FAULT Definiert den Erdschlusspegel. LEVEL Hinweis: Dieser Parameter kann nur mit einem gültigen Passwort geändert werden. Wenden Sie sich an Ihre ABB-Vertretung. 1% Asymmetrie im Summenstrom 3% Asymmetrie im Summenstrom 8% Asymmetrie im Summenstrom 13% Asymmetrie im Summenstrom...
  • Seite 149 Parameter des Wechselrichter-Regelungsprogramms 133 Name/Wert FbEq Beschreibung Def. DI5 = 0 FAULTS Wenn Digitaleingang DI5 = OFF (0) ist, erzeugt der Wechselrichter zuerst die Warnmeldung EXT EVNT DI5 (908C) und schaltet mit der Störmeldung EXT EVENT DI5 (9085) ab, nachdem die mit Parameter 30.10 DI5 TRIP DELAY eingestellte Verzögerung...

  • Seite 150: Mppt Control

    134 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung Def. 30.15 DCREF RANGE Wenn MPPT den minimalen oder maximalen DC-Sollwertbereich ALARM erreicht, kann eine Warnmeldung erzeugt werden. Sonst werden nur die Statusbits in Parameter 08.06 MPPT STATUS aktualisiert. Keine Warnmeldung aktiv Wenn der Minimalbereich erreicht wird, wird Bit 8 in Parameter 08.06 MPPT STATUS gesetzt.

  • Seite 151: Lvrt Control

    Parameter 40.24 RMS VOLTAGE CALC erfolgen. Hinweis: Parameter 40.01 LVRT MODE ist schreibgeschützt, wenn der PVS800 in Betrieb ist. Den PVS800 stoppen, bevor der Wert geändert wird. Hinweis: Die folgenden Prüfungen vor Aktivierung der LVRT- Funktion durchführen: • Prüfen, ob die Netzspannungsmessung in Ordnung ist (Signal 01.11 MAINS...
  • Seite 152 136 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung Def. 40.10 LVRT U/Un LEVEL 1 Einstellung der Auslöseschwelle für die LVRT-Funktion. Siehe folgendes Diagramm zur Definition des erlaubten LVRT-Bereichs. Nachdem die LVRT-Funktion ausgelöst wurde, wird Bit 11 von 08.01 MAIN STATUS WORD gesetzt und die Warnmeldung (LVRT RIDETRGH...

  • Seite 153: Grid Support

    Passwort über Parameter 16.03 PASS CODE eingegeben wird. Parameter 41.01 GRID SUPPORT MODE ist schreibgeschützt, wenn der PVS800 in Betrieb ist. 41.01 GRID SUPPORT Auswahl der Betriebsart der Funktion Netzunterstützung. Netzun- MODE terstützung bedeutet die Einspeisung kapazitiver Blindleistung in das Netz bei einem Spannungseinbruch (d.
  • Seite 154 138 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung Def. 41.03 GS U/Un LEVEL 1 Einstellung von Level 1 der Netzunterstützung. Wenn die 100% Spannung unter diese Schwelle fällt, wird das Netz durch den mit 41.07 GS IQREF LEVEL 1 festgelegten Kapazitivblindstrom gestützt.

  • Seite 155: Gener Power Limit

    Parameter des Wechselrichter-Regelungsprogramms 139 Name/Wert FbEq Beschreibung Def. 41.09 GS IQREF LEVEL 3 Einstellung des Blindstrom-Sollwertpunkts für 41.05 GS U/Un 100% LEVEL 3 in Prozent von 04.05 CONV NOM CURRENT. 0…100% 1 = 1% Blindstrom-Sollwert für die Netzunterstützung Level 3. 41.10 GS IQREF LEVEL 4 Einstellung des Blindstrom-Sollwertpunkts für...
  • Seite 156 140 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung Def. INCREMENTAL Die Wirkleistung wird entsprechend der Begrenzungskurve verringert. Sie wird nur erhöht, wenn die Netzfrequenz unter 42.11 P LIMITING FREQ 3 für eine längere Zeit als 42.13 P(f) RETURN DELAY absinkt. Ein Erhöhen der Leistungsgrenze erfolgt mit der Rampenzeit gemäß...
  • Seite 157 Parameter des Wechselrichter-Regelungsprogramms 141 Name/Wert FbEq Beschreibung Def. 42.20 UAC PLIM MODE Auswahl des Modus der Funktion Wirkleistungsbegrenzung bei ansteigender Netzspannung. Die Wirkleistung wird entsprechend der Begrenzungskurve mit den Parametern 42.24 UAC PLIM VOLT … 42.27 UAC PLIM LEVEL 2 begrenzt.

  • Seite 158: Grid Monitoring

    142 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung Def. 44 GRID MONITORING Parameter für die interne Netzüberwachung. Hinweis: Gruppe 44 ist schreibgeschützt. Es kann geschrieben werden, indem ein Passwort über Parameter 16.03 PASS CODE eingegeben wird. 44.01 NAMU GRIDMON Einstellung des Verwendungsmodus der internen FAULT MODE Netzüberwachung.
  • Seite 159 Parameter des Wechselrichter-Regelungsprogramms 143 Name/Wert FbEq Beschreibung Def. 44.08 OVER FREQ 1 TIME Einstellung einer Zeit bis zur Auslösung von Überfrequenzstörung 0,1 s 0…33554,4 s 100 = 1 s Auslösezeit 1 44.09 OVER FREQ 2 TIME Einstellung einer Zeit bis zur Auslösung von Überfrequenzstörung 0,1 s 0…33554,4 s 100 = 1 s Auslösezeit 2...

  • Seite 160: Anti-Islanding

    Überprüfung der Zuschaltbedingungen ist aktiviert. 02.18 GRID FREQUENCY 44.20 CUT-IN FREQ LOW 01.11 MAINS VOLTAGE 50/60 Hz 44.19 CUT-IN FREQ LOW Bereich, in dem PVS800 gestartet und auf Netz zugeschaltet werden kann. 44.22 CUT-IN VOLT HIGH 44.21 CUT-IN VOLT LOW N(AC) 44.19 CUT-IN FREQ LOW Einstellung der unteren Frequenzgrenze beim Zuschalten.

  • Seite 161: Set Tr Addr

    Parameter des Wechselrichter-Regelungsprogramms 145 Name/Wert FbEq Beschreibung Def. FAULT Inselnetz-Erkennung ist aktiviert. Wenn eine Inselnetz erkannt wird, schaltet der Wechselrichter mit einer Störmeldung ab. RESTART Inselnetz-Erkennung ist aktiviert. Wenn ein Inselnetz erkannt wird, wird der Wechselrichter gestoppt und eine Warnmeldung erzeugt. Der Wechselrichter startet wieder nach einer Verzögerungszeit, die mit Parameter 45.06 ANTI-ISLAND DELAY...

  • Seite 162: Start-Up Data

    146 Parameter des Wechselrichter-Regelungsprogramms Name/Wert FbEq Beschreibung Def. 93.07 D SET 27 VAL 1 Auswahl der Adresse, von der Datenwort 1 von Datensatz 27 gelesen wird. Die Aktualisierungszeit beträgt 500 ms. 93.08 D SET 27 VAL 2 Auswahl der Adresse, von der Datenwort 2 von Datensatz 27 gelesen wird.
  • Seite 163 Parameter des Wechselrichter-Regelungsprogramms 147 Name/Wert FbEq Beschreibung Def. Deaktiviert Aktiviert. Die Identifikation wird automatisch nach dem Einschalten der Regelungseinheit gefordert. Die Identifikation beginnt automatisch, wenn der Wechselrichter den Startbefehl erhält. Der Parameter setzt Parameter 99.07 LINE SIDE ID RUN auf YES. Die Identifikation dauert etwa 4 Sekunden.
  • Seite 164 148 Parameter des Wechselrichter-Regelungsprogramms...

  • Seite 165: Warn- Und Störmeldungen

    Handbuch. Anzeige von Warn- und Störmeldungen Eine Warn- oder Störmeldung zeigt einen anormalen Status des PVS800 an. Mit den Informationen in diesem Kapitel können die Ursachen der meisten Warn- und Stör- meldungen erkannt und korrigiert werden. Falls nicht, wenden Sie sich bitte an Ihre ABB- Vertretung.

  • Seite 166: Störungsspeicher

    150 Warn- und Störmeldungen Störungsspeicher Wenn eine Störung auftritt, wird sie im Störungsspeicher abgelegt. Die letzten Stör- und Warnmeldungen werden zusammen mit dem Zeitstempel, der den Zeitpunkt des Ereignisses angibt, gespeichert. Der Störungsspeicher sammelt die letzten 64 aufgetretenen Störmeldungen. Wenn die Spannungsversorgung abgeschaltet wird, werden die letzten 16 Meldungen gespeichert.

  • Seite 167: Vom Master-Regelungsprogramm Generierte Warn- Und Störmeldungen

    >ANTI-ISLAND (819F) Inselnetzbetrieb erkannt. 09.14 PVA FAULT WORD Bit 12 Interne Warnung. Den Code in Klammern notieren. ALM (xx) Wenden Sie sich an den ABB- 08.01 MAIN STATUS WORD Bit 7 Service. Störung der analogen E/A der Steuerungsverdrahtung ANALOG IO (5441) Regelungseinheit.
  • Seite 168 152 Warn- und Störmeldungen Meldung Ursache Maßnahme Die Wiederherstellung der auf Warten, bis das Auslesen BACKUP USED (FFA3) dem PC gespeicherten beendet ist. Parameter wurde in die Regelungseinheit geschrieben. Stromabweichung im Die Abschirmung des betroffenen B1 CUR DEV (6181) Stringkastenkanal x (1…20) Strings prüfen.
  • Seite 169 Warn- und Störmeldungen 153 Meldung Ursache Maßnahme Eine Stromabweichung ist an Identifizieren Sie die DC- DC INPUT DEV (2185) einem oder mehreren DC- Eingänge mit Abweichungen in 09.15 PVA ALARM WORD Bit 4 Eingängen aufgetreten. Parameter 26.04 DC INPUT Programmierbare Störung: STATUS.
  • Seite 170 Interne Störung. Den Störcode in Klammern FLT (xx) notieren. Wenden Sie sich an den 08.01 MAIN STATUS WORD Bit 3 ABB-Kundendienst. Erdungstrennschalter war nicht Prüfen, ob der ausgewählte GND CLOSE ER (819B) ordnungsgemäß geschlossen. Erdungswiderstand für die Dies kann verursacht werden...
  • Seite 171 Die Steuerung über E/A wurde Informative Warnmeldung. IO START ENA (61AA) aktiviert und ein Startbefehl ist 09.15 PVA ALARM WORD Bit 15 aktiv. Der PVS800 startet automatisch. Die Wechselrichtereinheit Die Störungsursache in den ISU FAULT (8185) schaltet mit einer Störmeldung Parametern 09.11 SUPPLY...
  • Seite 172 09.12 SUPPLY ALARM WORD Bit 1 PC-Tool), die aktiviert wurde, Die Steckverbinder des kommuniziert nicht mehr. Bedienpanels überprüfen. Siehe Hinweis: Der PVS800 schaltet Hardware-Handbuch. automatisch auf Fernsteuerung. Das Bedienpanel austauschen. Siehe PANEL LOST (5300) (Seite 165). >PANEL LOST (5382)

  • Seite 173: Systemstart

    Warn- und Störmeldungen 157 Meldung Ursache Maßnahme Die Blindleistung ist durch eine Kühlung des Wechselrichters >QLIM PVS TMP (818F) hohe Wechselrichtertemperatur prüfen. begrenzt. Kühlluftstrom und Funktion des Lüfters prüfen. Kühlkörperrippen auf Staub- ablagerungen prüfen. Netzstrom und Nennstrom der Einheit prüfen. Die Blindleistung ist durch eine Kühlung des Wechselrichters >QLIM EXT TMP (44AC)

  • Seite 174: Vom Wechselrichter-Regelungsprogramm Generierte Warn- Und Störmeldungen

    158 Warn- und Störmeldungen Vom Wechselrichter-Regelungsprogramm generierte Warn- und Störmeldungen Die Parameternummern und - namen in der folgenden Tabelle beziehen sich, wenn nicht anders angegeben, auf das Wechselrichter-Regelungsprogramm. Meldung Ursache Maßnahme NAMU-Netzüberwachung hat Parametergruppe 44 GRID AC OVERFREQ (3141) eine Störmeldung erzeugt. MONITORING prüfen.
  • Seite 175 ALM (xx) Wechselrichters Wechselrichtereinheit prüfen. 08.01 MAIN STATUS WORD Bit 7 Den Warncode notieren (in Klammern). Wenden Sie sich an den ABB-Service. Inselnetz erkannt. Der Die Netzbedingungen prüfen. ANTI-ISLAND (81A0) Wechselrichter startet nach der Parametergruppe 44 GRID 08.06 MPPT STATUS Bit 13 Verzögerungszeit gemäß...
  • Seite 176 160 Warn- und Störmeldungen Meldung Ursache Maßnahme Die gemessene Schaltschrank- Werte der Parameter 01.36 CAB TEMP1 HI (4181) temperatur hat den Warnpegel CABINET TEMP 1 01.37 09.04 ALARM WORD 1 Bit 0 von 60 ºC erreicht. CABINET TEMP 2 prüfen. Umgebungsbedingungen prüfen.
  • Seite 177 Warn- und Störmeldungen 161 Meldung Ursache Maßnahme Die zyklische Kommunikation Prüfen, ob die Bus-Master- COMM MODULE (7510) zwischen Kanal CH2 der Master- Regelungseinheit kommuniziert 09.02 FAULT WORD 2 Bit 12 Regelungseinheit und dem Kanal und korrekt konfiguriert ist. 09.11 SUPPLY FAULT WORD Bit 10 CH0 der Wechselrichter- Die LWL-Kabel zwischen Kanal...
  • Seite 178 WORD Bit 1 = 1). austauschen. Vom Isolations- Informative Warnmeldung. Der DI4 RESTR ALM (907B) Überwachungsgerät erkannte PVS800 quittiert die Meldung Störung. Automatische automatisch fünfmal. Quittierung wird gerade ausgeführt. Vom Isolations- Die Isolierung der Installation und DI4 RESTR FLT (9074) Überwachungsgerät erkannte,...
  • Seite 179 Das RAIO-Modul ersetzen, wenn die Warnung ständig aktiviert bleibt. Fehler im RDIO-Modul oder in der EXT DIO (7082) Modul-Konfiguration Wenden Sie sich an den ABB- Service. Störung Digitaleingang DI4 Digitaleingang DI4 prüfen. EXT EVENT DI4 (9084) Einstellungen der Parameter 09.11 SUPPLY FAULT WORD Bit 4 30.04 DI4 EXT EVENT...
  • Seite 180 Die ID-Nummer auf 2 einstellen. Die Taste ENTER drücken. Anzahl der parallel geschalteten INT CONFIG (5410) Wechselrichtermodule nicht Wenden Sie sich an den ABB- korrekt eingestellt. Service. Interne Störung in der Notieren Sie die Meldung aus INTERNAL FAULT Wechselrichtereinheit.
  • Seite 181 Warn- und Störmeldungen 165 Meldung Ursache Maßnahme Netzspannung ist während der Netzbedingungen prüfen NET LOST (32A3) Modulation ausgefallen. (Unterbrechungen, 09.12 SUPPLY ALARM WORD Netzstrom ist unter der Spannungsschwankungen). Überwachungsgrenze oder Netzanschlüsse prüfen. Netzfrequenz weicht mehr als 5 Netzsicherungen prüfen. Hz vom initialisierten Wert (50 oder 60 Hz) ab.

  • Seite 182: Powerfail

    166 Warn- und Störmeldungen Meldung Ursache Maßnahme Spannungsausfall der AINT-Karte Überprüfen, dass das Kabel der POWERFAIL (3381) der Wechselrichtereinheit (oder AINT-Karte angeschlossen ist. 09.25 POWERFAIL FAULT Bit 0 einer der parallel geschalteten Die ordnungsgemäße Funktion POWERF INV 1 (3382) Wechselrichtermodule). der APOW-Karte prüfen.
  • Seite 183 Warn- und Störmeldungen 167 Meldung Ursache Maßnahme IGBT-Temperatur des Umgebungsbedingungen prüfen. PVS800 TEMP (4294) Wechselrichters ist zu hoch. Die Kühlluftströmung und Funktion Master-Regelungsprogramm 09.12 Warnung wird aktiviert, wenn die SUPPLY ALARM WORD Bit 4 des Lüfters prüfen. Temperatur 115 °C übersteigt.
  • Seite 184 168 Warn- und Störmeldungen Meldung Ursache Maßnahme Zuschaltbedingungen sind nicht Einstellung der Parameter RUN DISABLED (FFAC) erfüllt 44.18…44.23 prüfen. 08.06 MPPT STATUS Bit 7 (Bit=1 Startfreigabe) 09.12 SUPPLY ALARM WORD Bit 9 Kurzschluss in der Widerstandswerte der SHORT CIRC (2340) Wechselrichtereinheit (oder einer Leistungshalbleiter (IGBTs) des 09.01 FAULT WORD 1...

  • Seite 185: Warn- Und Störmeldungen

    Warn- und Störmeldungen 169 Meldung Ursache Maßnahme Zu hohe Temperatur-Differenz Lüfter überprüfen. TEMP DIFF (4380) zwischen parallel geschalteten Lüfter austauschen. 09.17 TEMP DIF FLT WORD Wechselrichtermodulen. 09.18 TEMP DIF ALM WORD Luftfilter überprüfen. Eine zu hohe Temperatur kann z.B. durch eine unausgeglichene Stromaufteilung zwischen parallel geschalteten Wechselrichtermodulen...

  • Seite 186: Liste Der Warn- Und Störmeldungen Mit Ihren Codes

    ....>EXT DI5 (1081) ....>PVS800 TEMP (4291) ... . ISU WARNING (8186) .

  • Seite 187: Feldbus-Steuerung

    Feldbus-Steuerung 171 Feldbus-Steuerung Inhalt dieses Kapitels In diesem Kapitel wird die Steuerung des PVS800 durch externe Geräte über ein Kommunikationsnetzwerk beschrieben. Systemübersicht Die Master-Regelungseinheit des PVS800 kann an eine externe Steuerung - normaler- weise einen Feldbus-Controller - über ein an Steckplatz 1 der Regelungseinheit RDCU angeschlossenes Adaptermodul oder über einen an Kanal CH0 eines RDCO-Moduls...

  • Seite 188: Inbetriebnahme- Und Support-Tools

    DriveWindow (PC, 1 MBit/s) 10 MBd 10 MBd Der PVS800 kann so eingestellt werden, dass er alle Steuerungs-Informationen über die Feldbus-Schnittstelle empfängt, oder die Steuerung kann zwischen der Feldbus- Schnittstelle und anderen verfügbaren Quellen aufgeteilt werden, zum Beispiel Digital- und Analogeingänge.

  • Seite 189: Einrichten Der Kommunikation Über Den Feldbus

    Einrichten der Kommunikation über die Standard-Modbus-Verbindung auf Seite 175. Vor der Konfiguration des PVS800 für die Feldbussteuerung muss das Adaptermodul gemäß den Anweisungen im Hardware-Handbuch des PVS800 und des Moduls mechanisch und elektrisch installiert werden. Die Kommunikation zwischen dem Master- Regelungsprogramm und dem Adaptermodul wird dann durch Einstellen von Parameter 98.02 KOMM.

  • Seite 190: Datendefinitionen Senden Und Empfangen

    Hinweis: Nicht immer werden alle Parameter angezeigt. DATENDEFINITIONEN SENDEN UND EMPFANGEN Gruppen Adressen für Empfangs- und Sendedaten. Siehe Abschnitt Feldbus- 90 D SET REC Steuerungsschnittstelle auf Seite 179. ADDR…93 D SET TR ADDR * Die Parametereinstellung wird nach dem nächsten Einschalten des PVS800 wirksam.

  • Seite 191: Einrichten Der Kommunikation Über Die Standard-Modbus-Verbindung

    Der RMBA-01 Modbus-Adapter in Steckplatz 1 der Master-Regelungseinheit bildet eine Standard-Modbus-Schnittstelle. Hinweis: Wenn der PVS800 zur Strangüberwachung vorgesehen ist, ist die Konfiguration nicht verfügbar, weil ein RMBA-Modul bereis in Steckplatz 2 angeschlossen ist. (Nur ein RMBA-Modul wird von der Regelungseinheit unterstützt.) Die Standard-Modbus-Verbindung kann für die externe Steuerung des PVS800 durch...

  • Seite 192: Modbus-Verbindung

    01 verwendet werden. Modbus ist für die Integration in Modicon SPS-Systeme (SPS = Speicherprogrammierbare Steuerung) oder andere Automationssysteme ausgelegt und seine Dienste entsprechen weitgehend der SPS-Architektur. Aus der Sicht des Netzwerks sieht der PVS800 wie ein Modicon PLC aus. Modbus- und Modbus-Plus-Adressen...

  • Seite 193: Einstellungen Der Kommunikation Über Advant-Controller

    Feldbus-Steuerung 177 Einstellungen der Kommunikation über Advant- Controller Der Advant-Controller wird über eine DDCS-Verbindung an Kanal CH0 der RDCO angeschlossen. Die Kommunikation zwischen dem PVS800 und dem Controller wird durch Einstellen von Parameter 98.02 KOMM. MODULE aktiviert. • AC800M Advant-Controller DriveBus-Anschluss: CI858 DriveBus-Kommunikationsschnittstelle erforderlich.
  • Seite 194 Aus- wirkung auf den DriveBus-Modus. Gruppen Einstellung der Adressen für empfangene und gesendete Daten. Siehe Abschnitt 90 D SET REC Feldbus-Steuerungsschnittstelle auf Seite ADDR…93 D SET 179. TR ADDR * Die Parametereinstellung wird nach dem nächsten Einschalten des PVS800 wirksam.

  • Seite 195: Feldbus-Steuerungsschnittstelle

    Feldbus-Steuerung 179 Feldbus-Steuerungsschnittstelle Die Kommunikation zwischen einer externen Steuerung und dem PVS800 erfolgt mit Datensätzen. Über die Kommunikationsverbindung wird ein Datensatz in die Datensatz- Tabelle im Master-Regelungsprogramm des PVS800 gesendet und der Inhalt des nächsten Datensatzes wird in die externe Steuerung als Antworttelegramm zurückgeschickt.

  • Seite 196: Datensätze 10...25

    * Zeit, in der das Master-Regelungsprogramm Daten aus den Datensätzen in die Parametertabelle liest oder Daten aus der Parametertabelle in die Datensätze schreibt. Da der PVS800 ein Follower des Kommunika- tionsmasters ist, hängt die aktuelle Kommunikationszykluszeit von der Übertragungsgeschwindigkeit des...

  • Seite 197: Ergänzende Informationen
