72 Elektrische Installation
Beschreibung
7
Falls erforderlich, weiter mit
8
Die untere Abdeckung aufschieben, falls keine weiteren Kabel angeschlossen werden
müssen.
Anschluss der Steuerkabel
Siehe Abschnitt
Empfohlene Leistungskabeltypen für den AC-Ausgang

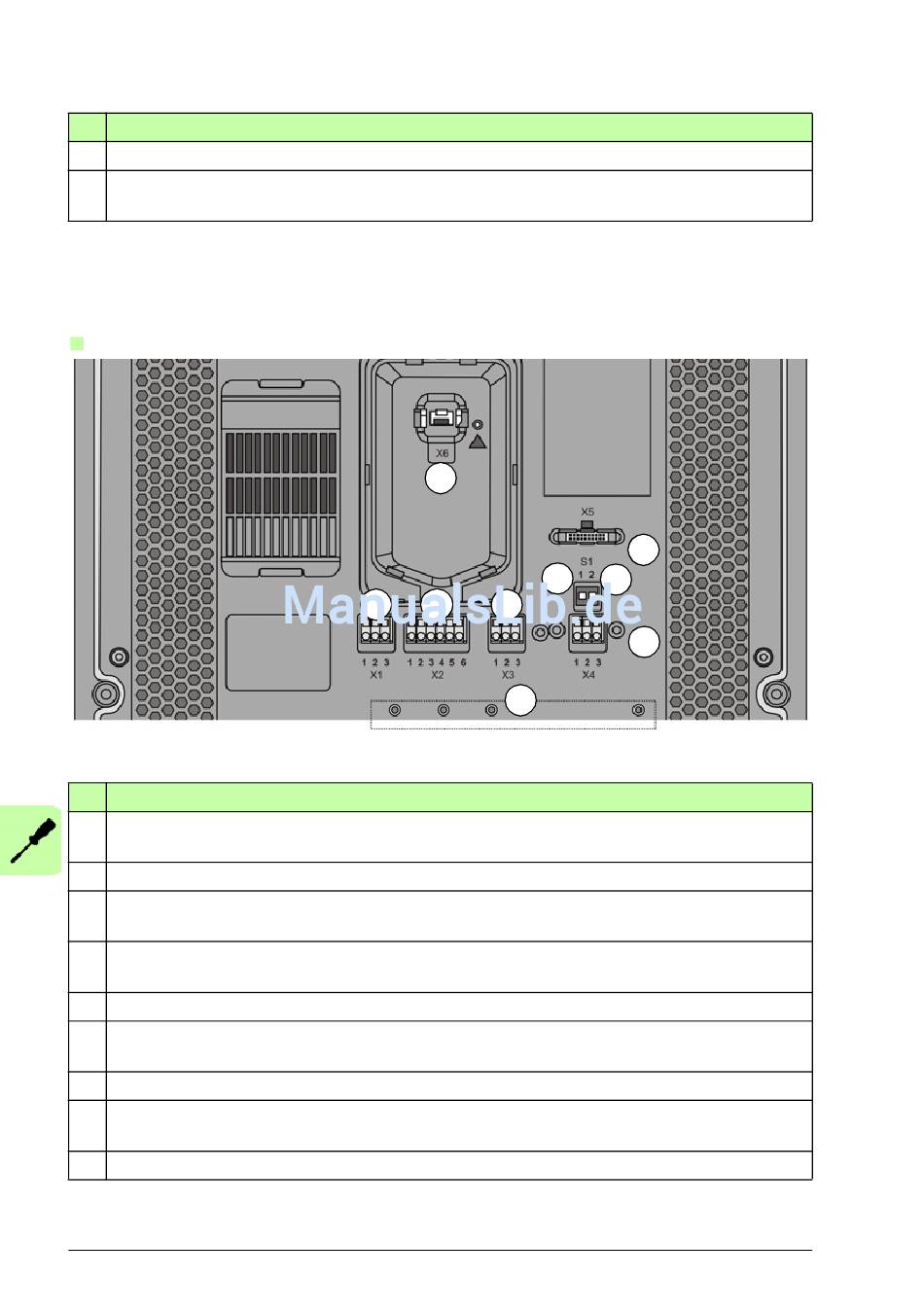

Anordnung der Anschlüsse
Beschreibung
1
X1-Federklemme, programmierbare Ausgangs-Relaisschnittstelle für externe Steueraus-
rüstung.
2
X2-Federklemme, RS-485-Schnittstelle für extern installierte Steuerungseinheit.
3
X3-Federklemme, RS-485 I2I-Schnittstelle für die Kommunikation zwischen 3 Wechsel-
richtern in Dreiphasensystemen.
4
X4-Federklemme, RS-485-Schnittstelle für integrierten Feldbus (für Monitoring / Daten-
logger).
5
X5-Anschluss, für ABB-Feldbusadapter (nicht verwendet).
6
X6 RJ45-Datenstecker, Typ 8P8C, RS-485-Schnittstelle für lokal installierte Steuerungs-
einheit oder den optionalen drahtlosen Sender-Empfänger.
7
S1:1 Wahlschalter, nicht verwendet, Grundeinstellung AUS.
8
S1:2 Wahlschalter für den Abschluss des integrierten Feldbus am Ende des Netzwerks,
wenn erforderlich, auf EIN stellen, die Grundeinstellung ist AUS.
9
Mutterneinsätze für Klemmanschlüsse der Kabelschirme zum Anschluss an Schutzerde.
Anschluss der
Steuerkabel.
6
1
2
3
5
7
8
4
9
auf Seite 44.
