62 Mechanische Installation

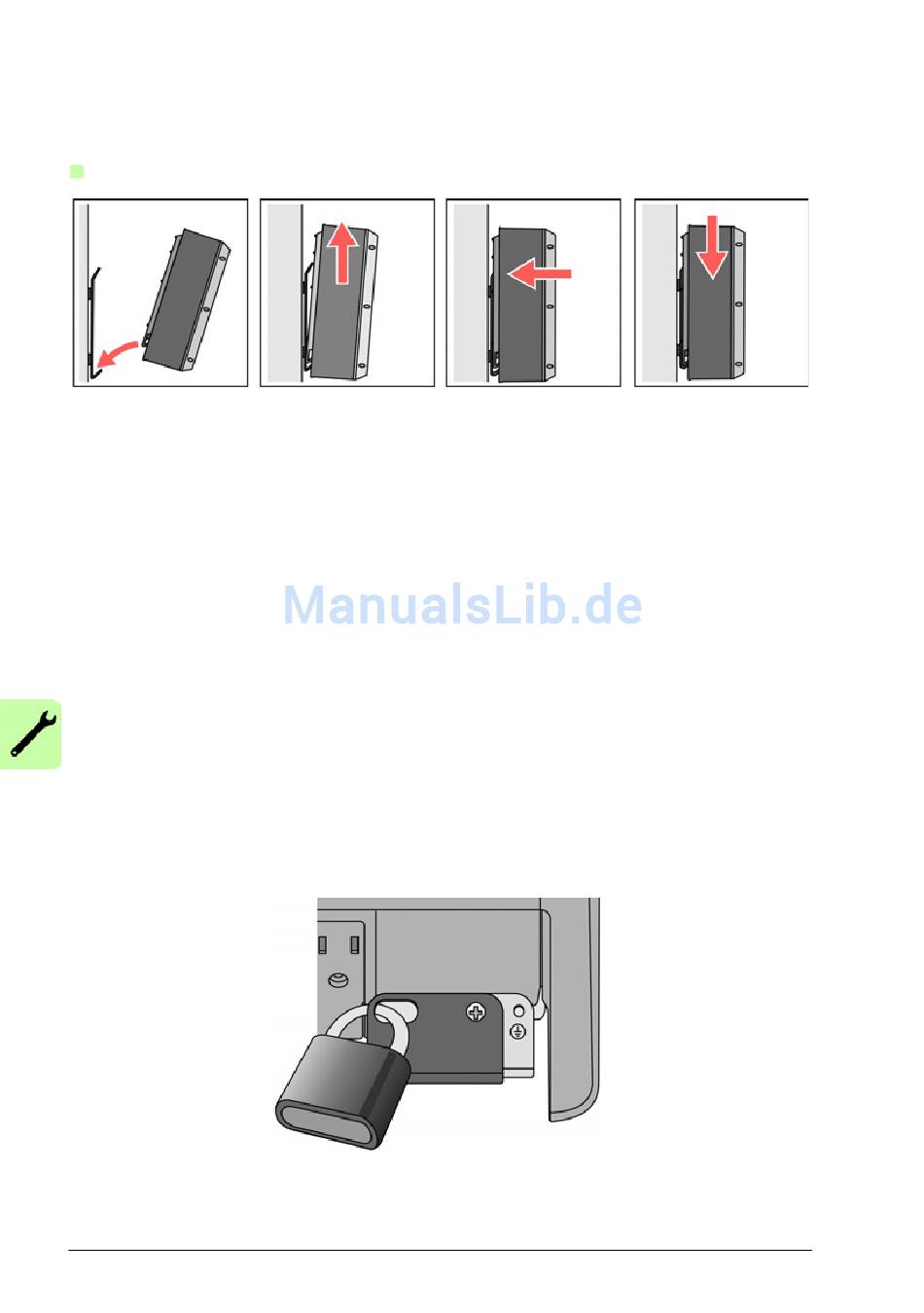

Installation des Wechselrichters an der Montageplatte
Installationsreihenfolge
1. Die untere Abdeckung vom Wechselrichter abnehmen. Siehe
Montieren der Frontabdeckung und der unteren Abdeckung
2. Die Oberseite des Wechselrichters leicht nach hinten kippen und den Wechsel-
richter so anheben, dass der untere Haken der Montageplatte im Schlitz auf der
Rückseite des Wechselrichters sitzt.
3. Den Wechselrichter soweit nach vorn kippen, dass er fast vertikal ist.
4. Den Wechselrichter nach oben schieben und an der Aufhängung einhaken.
5. Den Wechselrichter absenken, so dass er von der Montageplatte gehalten wird.
6. Von unten prüfen, ob der Befestigungspunkt und die für das Vorhängeschloss
vorgesehenen Ösen von Wechselrichter und Montageplatte korrekt aufeinander
ausgerichtet sind.
7. Die Sicherungsschraube eindrehen, um den Wechselrichter an der Montageplatte
zu befestigen.
8. Zum Schutz vor Diebstahl kann der Wechselrichter mit einem Vorhängeschloss
an der Montageplatte gesichert werden. Prüfen, ob die untere Abdeckung entfernt
und wieder angebracht werden kann, wenn das Vorhängeschloss eingehängt ist.
Hinweis: Nach der Installation der Verkabelung die untere Abdeckung wieder anbrin-
gen.
Demontieren und
auf Seite 57.
