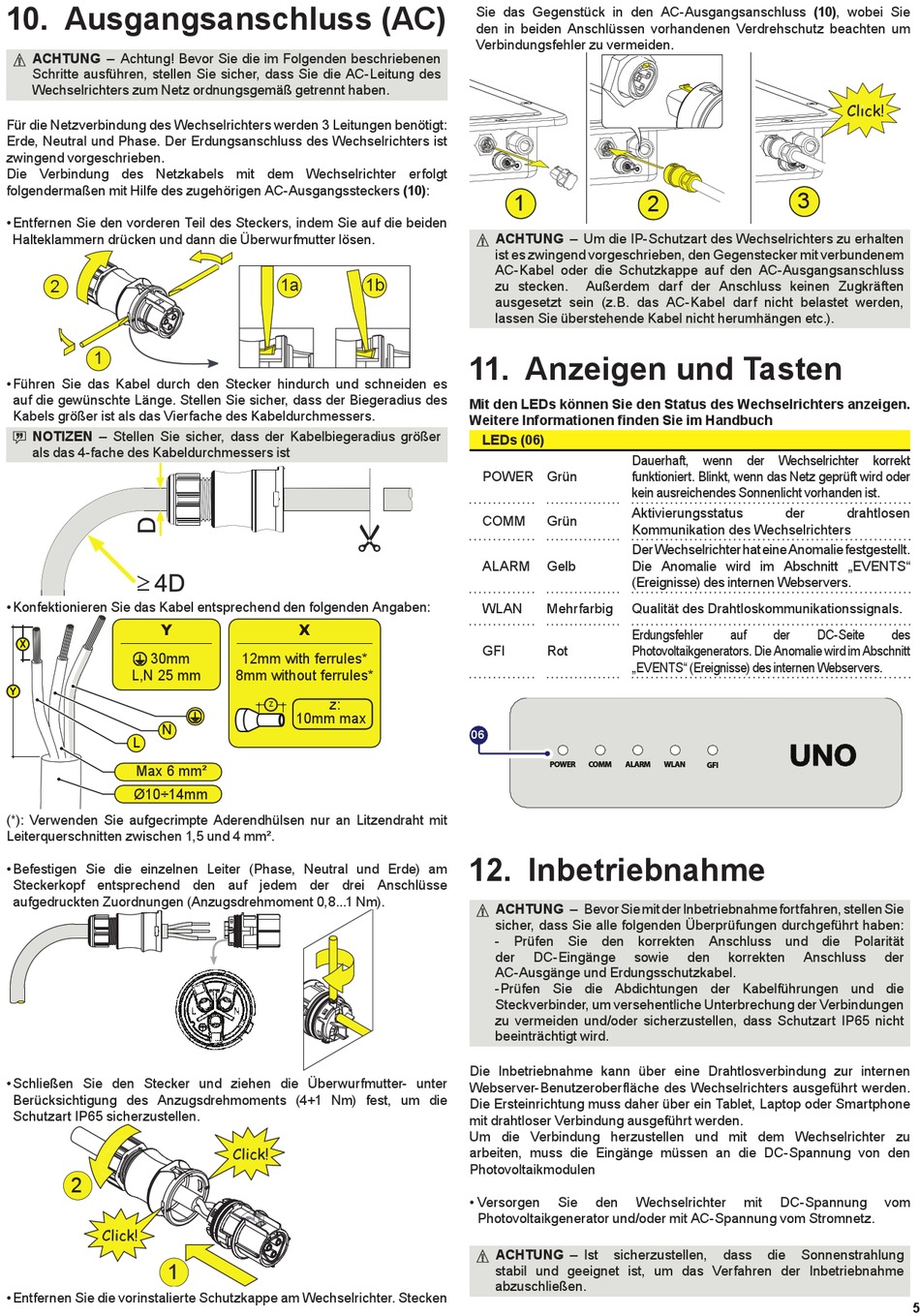

10. Ausgangsanschluss (AC)

A
ACHTUNG –
Achtung! Bevor Sie die im Folgenden beschriebenen
Schritte ausführen, stellen Sie sicher, dass Sie die AC-Leitung des
Wechselrichters zum Netz ordnungsgemäß getrennt haben.
Für die Netzverbindung des Wechselrichters werden 3 Leitungen benötigt:
Erde, Neutral und Phase. Der Erdungsanschluss des Wechselrichters ist
zwingend vorgeschrieben.
Die Verbindung des Netzkabels mit dem Wechselrichter erfolgt
folgendermaßen mit Hilfe des zugehörigen AC-Ausgangssteckers (10):
• Entfernen Sie den vorderen Teil des Steckers, indem Sie auf die beiden
Halteklammern drücken und dann die Überwurfmutter lösen.
2
1
• Führen Sie das Kabel durch den Stecker hindurch und schneiden es
auf die gewünschte Länge. Stellen Sie sicher, dass der Biegeradius des
Kabels größer ist als das Vierfache des Kabeldurchmessers.
D
NOTIZEN –
Stellen Sie sicher, dass der Kabelbiegeradius größer
als das 4-fache des Kabeldurchmessers ist
• Konfektionieren Sie das Kabel entsprechend den folgenden Angaben:
Y
X
30mm
L,N 25 mm
Y
N
L
Max 6 mm²
Ø10÷14mm
(*): Verwenden Sie aufgecrimpte Aderendhülsen nur an Litzendraht mit
Leiterquerschnitten zwischen 1,5 und 4 mm².
• Befestigen Sie die einzelnen Leiter (Phase, Neutral und Erde) am
Steckerkopf entsprechend den auf jedem der drei Anschlüsse
aufgedruckten Zuordnungen (Anzugsdrehmoment 0,8...1 Nm).
• Schließen Sie den Stecker und ziehen die Überwurfmutter- unter
Berücksichtigung des Anzugsdrehmoments (4+1 Nm) fest, um die
Schutzart IP65 sicherzustellen.
2
1
• Entfernen Sie die vorinstalierte Schutzkappe am Wechselrichter. Stecken
1a
1b
X
12mm with ferrules*
8mm without ferrules*
z:
z
10mm max
Sie das Gegenstück in den AC-Ausgangsanschluss (10), wobei Sie
den in beiden Anschlüssen vorhandenen Verdrehschutz beachten um
Verbindungsfehler zu vermeiden.
1
A
ACHTUNG –
Um die IP-Schutzart des Wechselrichters zu erhalten
ist es zwingend vorgeschrieben, den Gegenstecker mit verbundenem
AC-Kabel oder die Schutzkappe auf den AC-Ausgangsanschluss
zu stecken.
Außerdem darf der Anschluss keinen Zugkräften
ausgesetzt sein (z.B. das AC-Kabel darf nicht belastet werden,
lassen Sie überstehende Kabel nicht herumhängen etc.).

11. Anzeigen und Tasten

Mit den LEDs können Sie den Status des Wechselrichters anzeigen.
Weitere Informationen finden Sie im Handbuch
LEDs (06)
Dauerhaft, wenn der Wechselrichter korrekt
POWER Grün
funktioniert. Blinkt, wenn das Netz geprüft wird oder
kein ausreichendes Sonnenlicht vorhanden ist.
Aktivierungsstatus
COMM
Grün
Kommunikation des Wechselrichters
Der Wechselrichter hat eine Anomalie festgestellt.
ALARM
Gelb
Die Anomalie wird im Abschnitt „EVENTS"
(Ereignisse) des internen Webservers.
WLAN
Mehrfarbig
Qualität des Drahtloskommunikationssignals.
Erdungsfehler
GFI
Rot
Photovoltaikgenerators. Die Anomalie wird im Abschnitt
„EVENTS" (Ereignisse) des internen Webservers.
06
POWER
COMM
ALARM
12. Inbetriebnahme
ACHTUNG –
A
Bevor Sie mit der Inbetriebnahme fortfahren, stellen Sie
sicher, dass Sie alle folgenden Überprüfungen durchgeführt haben:
- Prüfen Sie den korrekten Anschluss und die Polarität
der
DC-Eingänge
sowie
AC-Ausgänge und Erdungsschutzkabel.
-Prüfen Sie die Abdichtungen der Kabelführungen und die
Steckverbinder, um versehentliche Unterbrechung der Verbindungen
zu vermeiden und/oder sicherzustellen, dass Schutzart IP65 nicht
beeinträchtigt wird.
Die Inbetriebnahme kann über eine Drahtlosverbindung zur internen
Webserver-Benutzeroberfläche des Wechselrichters ausgeführt werden.
Die Ersteinrichtung muss daher über ein Tablet, Laptop oder Smartphone
mit drahtloser Verbindung ausgeführt werden.
Um die Verbindung herzustellen und mit dem Wechselrichter zu
arbeiten, muss die Eingänge müssen an die DC-Spannung von den
Photovoltaikmodulen
• Versorgen
Sie
den
Wechselrichter
Photovoltaikgenerator und/oder mit AC-Spannung vom Stromnetz.
ACHTUNG –
Ist
sicherzustellen,
A
stabil und geeignet ist, um das Verfahren der Inbetriebnahme
abzuschließen.
3
2
der
auf
der
DC-Seite
WLAN
GFI
den
korrekten
Anschluss
mit
DC-Spannung
dass
die
Sonnenstrahlung
drahtlosen
des
der
vom
