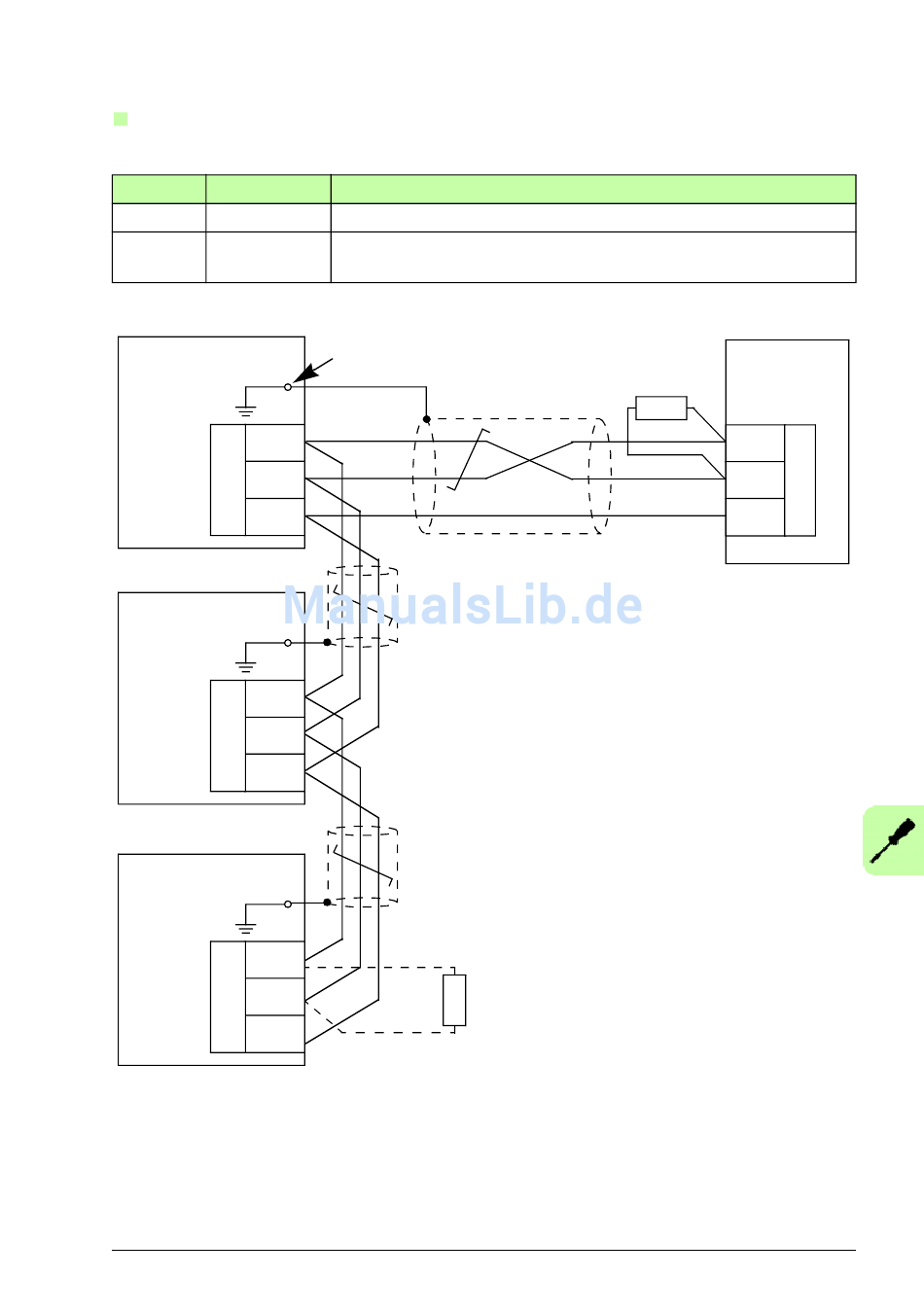

Schnittstelle für integrierten Feldbus, Schalter für
Abschlusswiderstand
Schalter
Name
S1:1
BIAS_ENA
S1:2
TER_ENA
Wechselrichter 1
1(+)
X4
2(-)
S1:2 OFF
3
Wechselrichter 2
1(+)
X4
2(-)
S1:2 OFF
3
Wechselrichter 3
1(+)
X4
2(-)
S1:2 ON
3
Beschreibung
Nicht verwendet, Grundeinstellung AUS
120-Ohm-Abschlusswiderstand, wird am Ende des Netzwerks für
den integrierten Feldbus eingeschaltet, Grundeinstellung AUS
Geerdeter
Mutterneinsatz
Ein externer 120-Ohm-Widerstand wird
anstelle des internen Widerstands
empfohlen, wenn der Wechselrichter nicht
eingeschaltet ist.
Elektrische Installation 77
Abschlusswider-
Feldbus-
stand 120 Ohm
Controller
A-
B+
COM
