des Wechselrichters. Die Menühierarchie umfasst: Inbetriebnahmeassistent,
Leistungsanzeige und Menüanzeige.
Bei Betätigung der Hilfetaste (?) wird die Hilfeanzeige eingeblendet.
Die Parameteranzeige erscheint, wenn die Parameterbearbeitung im Menü gewählt
wird.
Die Meldungsanzeige erscheint beim Auftreten eines Ereignisses, zum Beispiel einer
Störung.

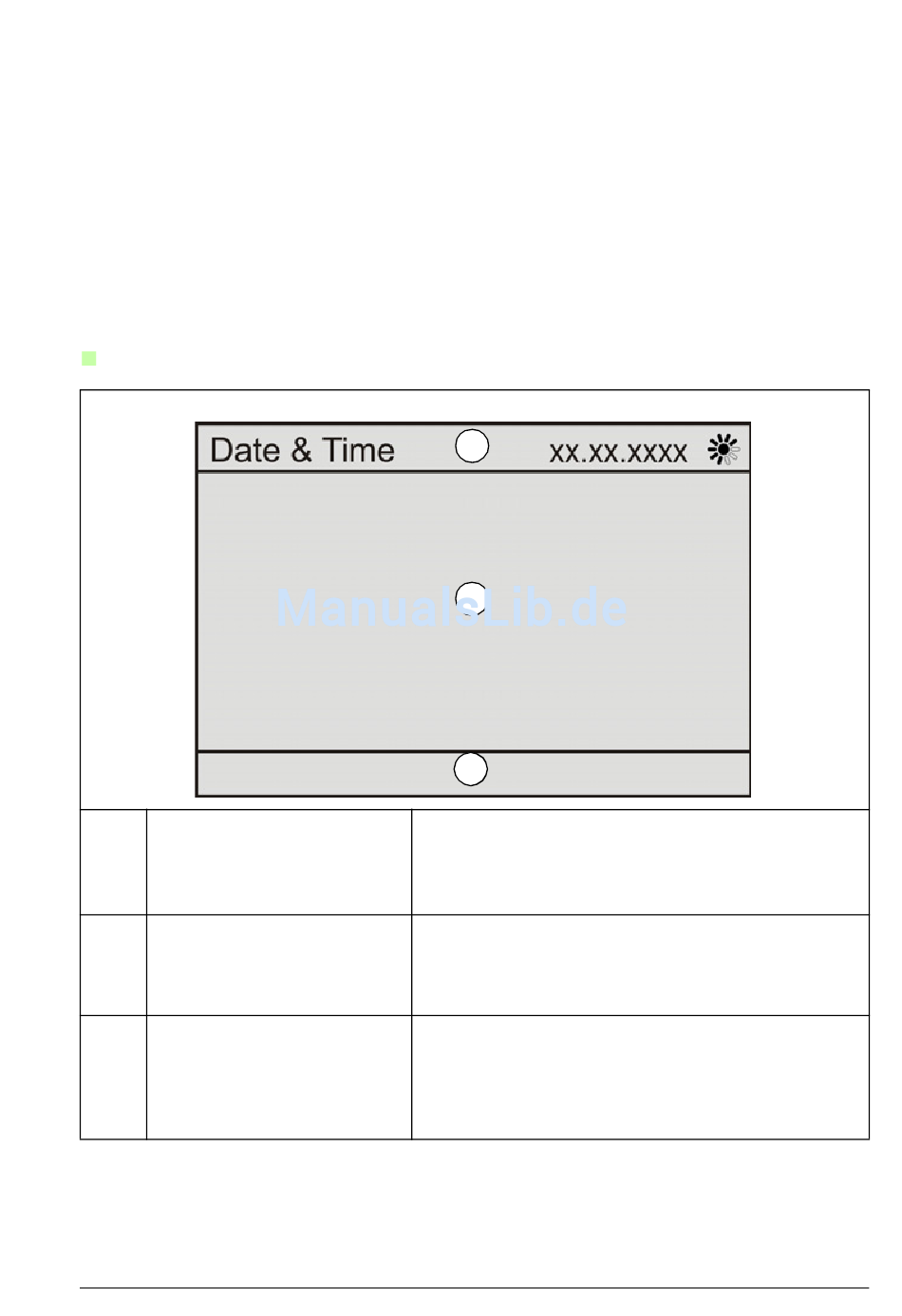

Allgemeine Displaybereiche
1
Statusleiste
2
Inhaltsbereich
3
Funktionstastenleiste
Hinweis: Bei Mehrgeräteinstallationen gelten die Informationen in den Status- und
Bildschirmtastenleisten für das gesamte System. Informationen über einzelne Geräte
können auf dem Frontpanel nicht aufgerufen werden.
auf Seite
137
enthält ein Diagramm mit der Menühierarchie
1
2
3
Die Statusleiste enthält die Bezeichnung der aktuellen
Anzeige, das Datum und das Status-Anzeigesymbol
(Sonne).
Sie wird auf Sonderbildschirmen nicht angezeigt.
Für jede Anzeige unterschiedlich. Er zeigt den
eigentlichen Inhalt der jeweiligen Anzeige an, egal ob
Menü, Parameter, Hilfeseite usw. Die Einzelheiten
sind in den Beschreibungen jeder Anzeige enthalten.
Die Funktionstastenleiste zeigt die Bezeichnungen
der Funktionstasten an und, sofern aktiviert, die
Echtzeituhr. Die Bezeichnungen sind je nach Anzeige
unterschiedlich und werden auf Sonderbildschirmen
nicht eingeblendet.
Betrieb 97
