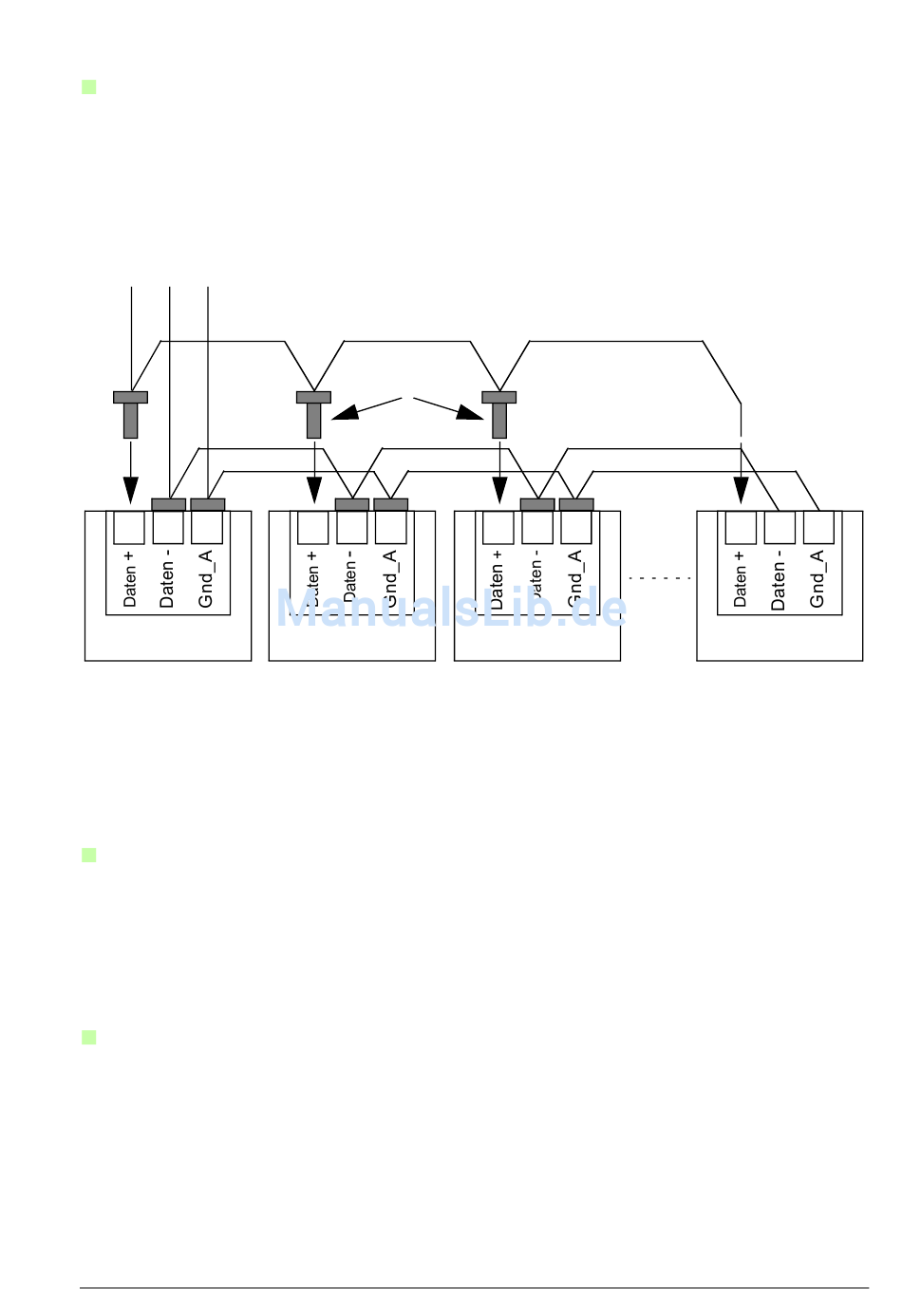

Verkettung der EIA/RS-485 Übertragungsleitung (Daisy Chain)
Eine verkettete Netzwerktopologie ist zuverlässig und wird empfohlen, falls mehrere
PVS300 Wechselrichter über eine EIA/RS485 Übertragungsleitung an Modbus oder
I2I angeschlossen sind.
Beim Anschluss eines verketteten Netzes an den Klemmen des PVS300 wird emp-
fohlen, zum Verbinden der Kabel geeignete Crimphülsen (Durchmesser max. 2 mm)
zu verwenden, damit die Anschlüsse korrekt ausgeführt sind.
2
3
1
Gerät 1
Erforderliche Werkzeuge für die Installation
Abhängig von der Größe des Systems, dem gewählten Aufstellort und den verwen-
deten Materialien, werden für die mechanische und elektrische Installation die fol-
gende Ausrüstung und Werkzeuge benötigt:
Allgemeine Werkzeuge
• Persönliche Schutzausrüstung, wie zum Beispiel Handschuhe, Helm, Schutz-
brille, Gehörschutz, Sicherheitsgeschirr usw.
• Stehleiter.
• Messer.
Werkzeuge für die mechanische Installation
• Ausrüstung für den Transport und das Anheben des Wechselrichters.
• Schlagbohrmaschine.
• Hammer.
• Bohrer, Schraubenschlüssel, Steckschlüsseleinsätze und Schraubeinsätze.
• Steckgriff, Schraubendreher.
• Bandmaß.
Kabelhülsen
Max. Ø 2 mm
2
3
1
Gerät 2
Planung der Installation 47
2
3
1
Gerät 3
2
3
1
Gerät n
