68 Elektrische Installation
Vorgehensweise bei DC-Kabelanschlussarbeiten
Beschreibung
1
Den DC-Schalter auf der Frontabdeckung des Wechselrichters in Stellung AUS bringen
und den Wechselrichter von allen Spannungsquellen trennen. Siehe
von externen Spannungsquellen trennen
2

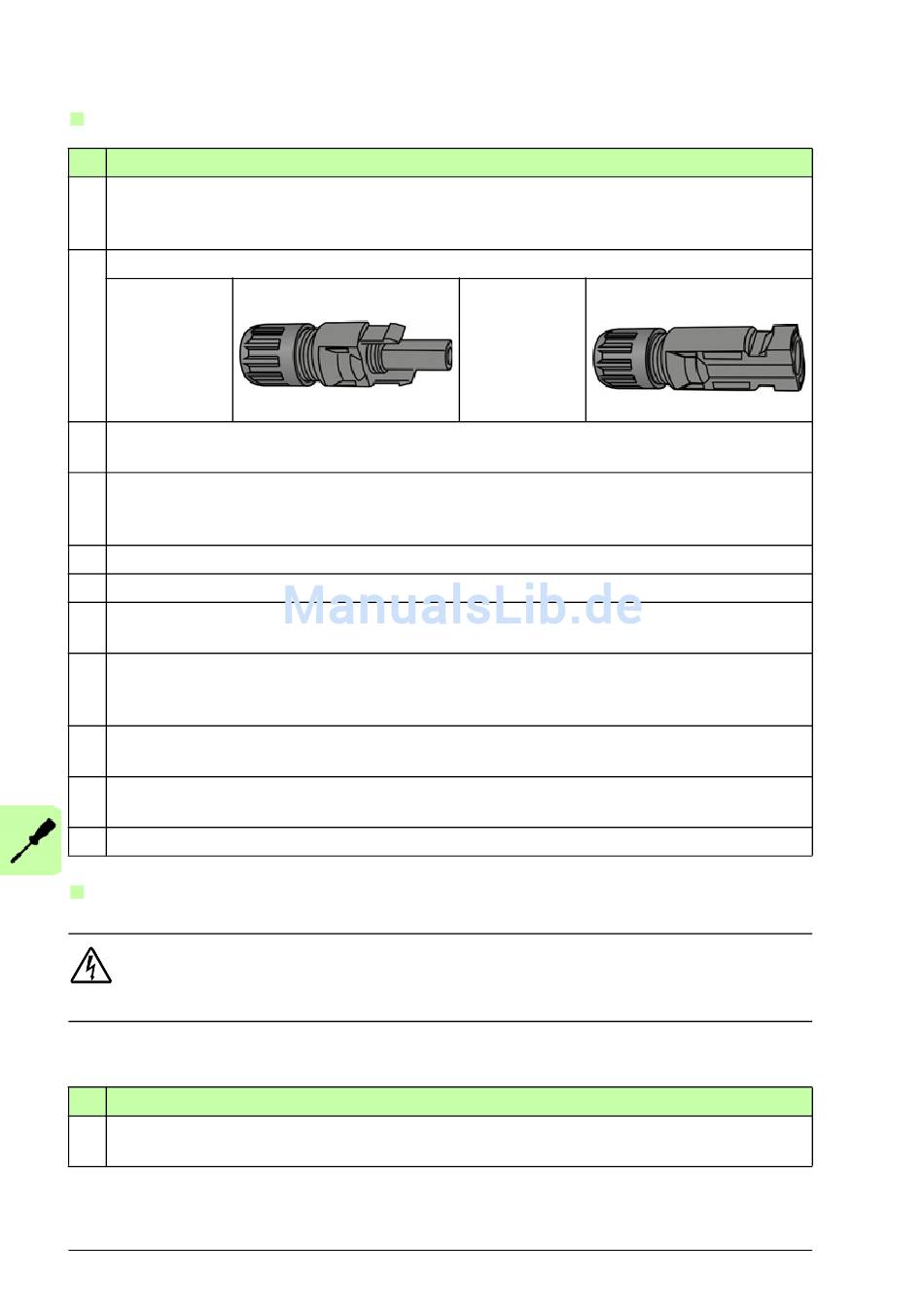

Hersteller-Typencodes für erforderliche MC4-Kabelanschlüsse:
PV-KBT4
Wird für den
Anschluss mit
DC+ am
Wechselrich-
ter verwendet
3
Prüfen, ob die MC4-Mehrkontaktstecker korrekt an den DC-Eingangskabeln angebracht
sind. Montageanweisungen siehe
4
Prüfen, ob auf den DC-Kabeln die Stringnummer und die Polarität (+ oder -) vermerkt
sind. Die Beschriftungen müssen dauerhaft sein, so dass sie während der gesamten
Lebensdauer des Wechselrichters lesbar sind.
5
Die korrekte Polarität der Strings an den MC4-Steckern mit einem Voltmeter prüfen.
6
Die DC-Eingangskabel von der Solarmodulgruppe abklemmen.
7
Die untere Abdeckung abnehmen. Siehe
ckung und der unteren Abdeckung
8
Am Wechselrichter von den DC + und DC- Buchsen, die verwendet werden sollen, die
Schutzkappen entfernen. Die Schutzkappen nicht wegwerfen, sondern am Installations-
ort aufbewahren.
9
Per Sichtprüfung kontrollieren, ob die Kabelanschlüsse mit den entsprechenden Buchsen
am Wechselrichter kompatibel sind.
10 Die Strings einzeln am Wechselrichter anschließen, mit den Steckern DC1+ und DC1-
beginnen. In der Nähe der Stecker die Kabel nicht zu stark biegen.
11 Mit den AC-Ausgangskabeln fortfahren
Die DC-Stecker an den Kabeln anbringen
WARNUNG! Zum Schutz vor einem elektrischen Schlag müssen die DC-
Stecker während der Montage völlig von der Spannungsversorgung getrennt
sein.
Beschreibung
1
Prüfen, ob die DC-Kabel von der Spannungsversorgung getrennt sind. Siehe
selrichter von externen Spannungsquellen trennen
auf Seite 14.
PV-KST4
Wird für den
Anschluss mit
DC- am
Wechselrich-
ter verwendet
Die DC-Stecker an den Kabeln anbringen
Demontieren und Montieren der Frontabde-
auf Seite 57.
auf Seite 14.
Den Wechselrichter
auf Seite 68.
Den Wech-
