66 Elektrische Installation

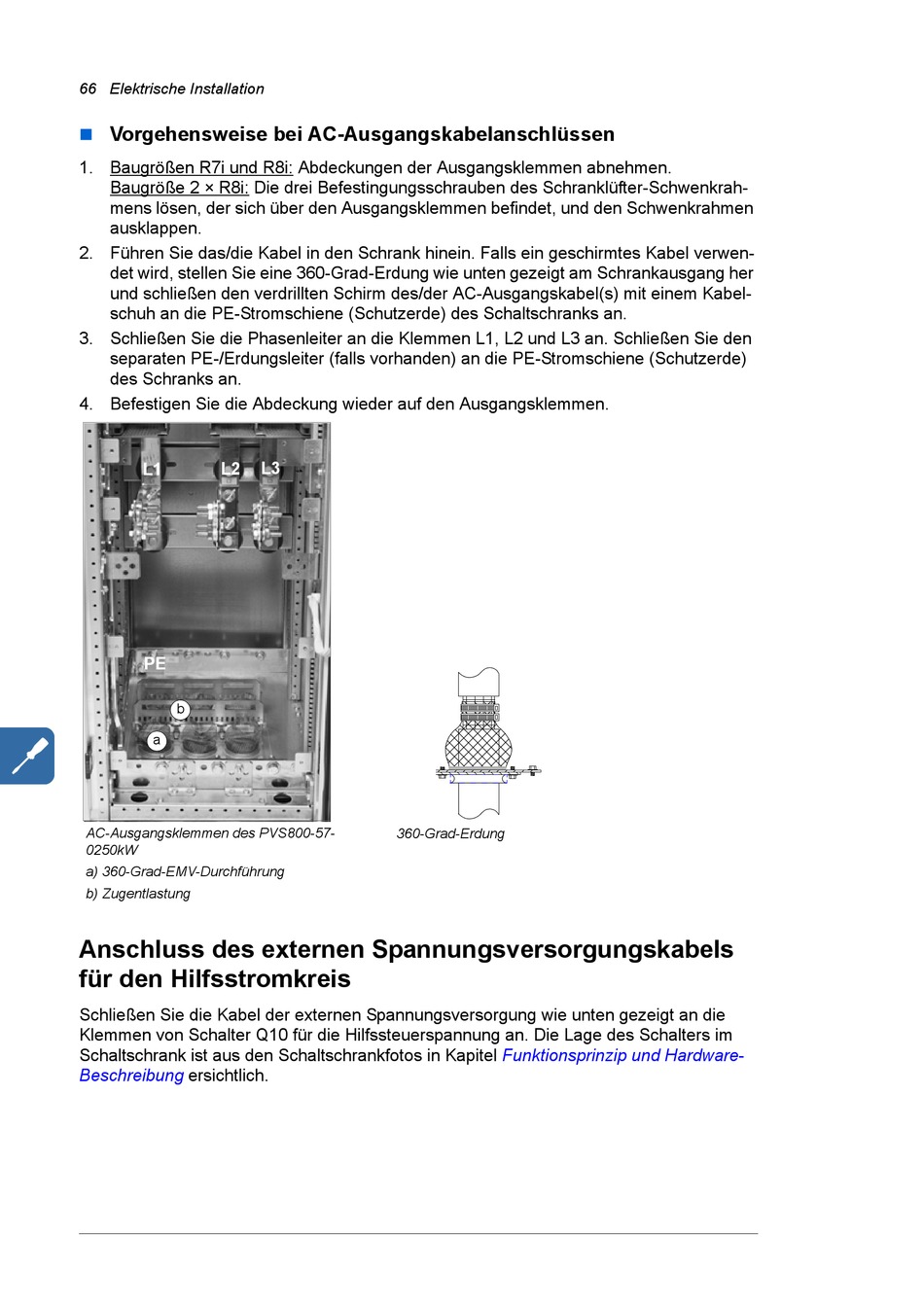

Vorgehensweise bei AC-Ausgangskabelanschlüssen

1. Baugrößen R7i und R8i: Abdeckungen der Ausgangsklemmen abnehmen.
Baugröße 2 × R8i: Die drei Befestingungsschrauben des Schranklüfter-Schwenkrah-
mens lösen, der sich über den Ausgangsklemmen befindet, und den Schwenkrahmen
ausklappen.
2. Führen Sie das/die Kabel in den Schrank hinein. Falls ein geschirmtes Kabel verwen-
det wird, stellen Sie eine 360-Grad-Erdung wie unten gezeigt am Schrankausgang her
und schließen den verdrillten Schirm des/der AC-Ausgangskabel(s) mit einem Kabel-
schuh an die PE-Stromschiene (Schutzerde) des Schaltschranks an.
3. Schließen Sie die Phasenleiter an die Klemmen L1, L2 und L3 an. Schließen Sie den
separaten PE-/Erdungsleiter (falls vorhanden) an die PE-Stromschiene (Schutzerde)
des Schranks an.
4. Befestigen Sie die Abdeckung wieder auf den Ausgangsklemmen.
L2
L1
PE
b
a
AC-Ausgangsklemmen des PVS800-57-
0250kW
a) 360-Grad-EMV-Durchführung
b) Zugentlastung
Anschluss des externen Spannungsversorgungskabels
für den Hilfsstromkreis
Schließen Sie die Kabel der externen Spannungsversorgung wie unten gezeigt an die
Klemmen von Schalter Q10 für die Hilfssteuerspannung an. Die Lage des Schalters im
Schaltschrank ist aus den Schaltschrankfotos in Kapitel
Beschreibung ersichtlich.
L3
360-Grad-Erdung
Funktionsprinzip und Hardware-
