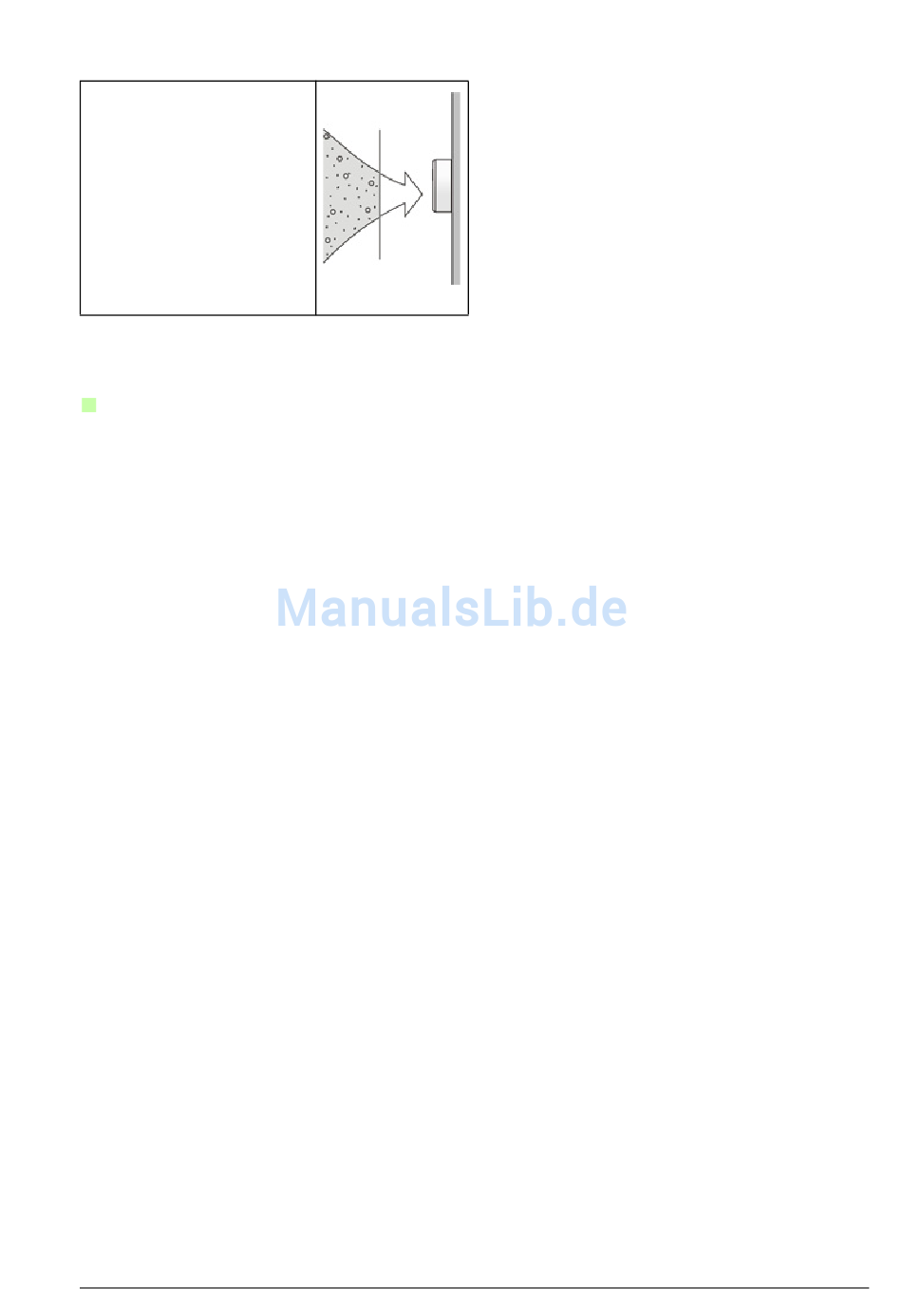

Den Wechselrichter vor
Staub und schädlichen
Gasen, wie zum Beispiel
Ammoniakgas, schützen.
Auswahl der Leistungskabel
Allgemeine Regeln
Die DC-Eingangskabel und AC-Ausgangskabel müssen entsprechend den lokalen
Vorschriften und den folgenden Regeln dimensioniert werden:
• Kabel auswählen, die für mindestens 70 °C maximal zulässige Temperatur des
Leiters bei Dauerbetrieb bemessen sind.
• Ein DC-Kabel auswählen, das für mindestens 1000 V DC ausgelegt und für Solar-
anlagen zugelassen ist.
• Sowohl auf der DC- als auch auf der AC-Seite nur doppelt isolierte Kabel verwen-
den.
• Ein AC-Kabel wählen, das für mindestens 500 V AC ausgelegt ist.
• Das AC-Kabel muss L-, N- und PE-Leiter haben.
• Die AC-Kabel müssen so bemessen werden, dass sie den Wechselrichter-Last-
strom mit einem maximalen Spannungsabfall von 1 % zwischen Wechselrichter
und AC-Spannungsverteilung führen. Siehe folgende Tabelle.
• Der Mindestquerschnitt des PE-Leiters beträgt für einen Kupferleiter (Cu)
2
10 mm
. Wenn ein Kabel mit kleinerem PE-Leiter verwendet wird, muss ein
zusätzlicher PE-Leiter mit einem Mindestquerschnitt von 6 mm
Kabelschuh an die zweite PE-Klemme des Wechselrichters angeschlossen wer-
den.
• Bei Verwendung von geschirmten Kabeln müssen die Kabelschirme an Schut-
zerde (PE) angeschlossen werden, um Sicherheitsbestimmungen zu erfüllen.
Planung der Installation 43
