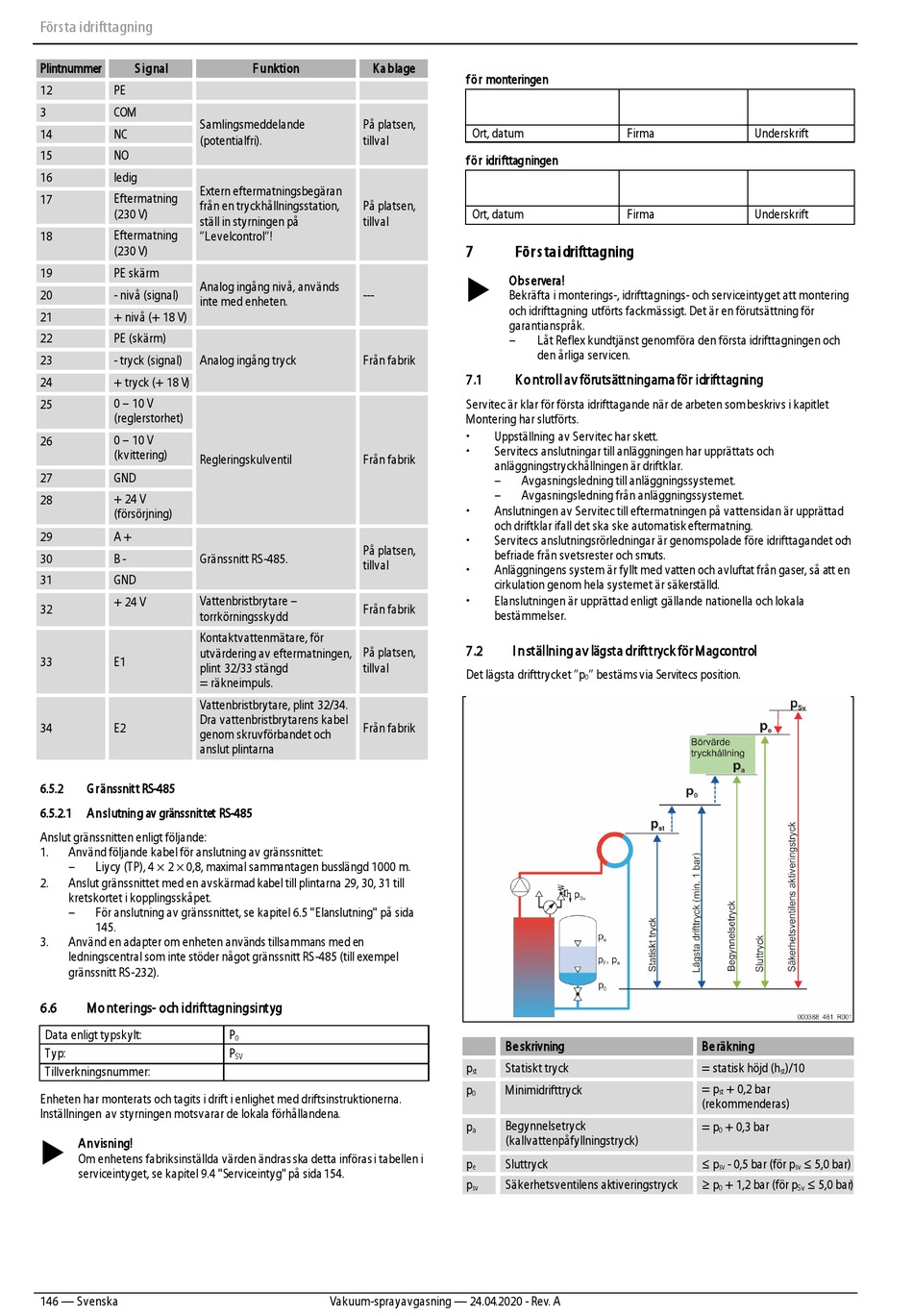

Första idrifttagning
Plintnummer S ignal
12 PE
3 COM
Samlingsmeddelande
14 NC
(potentialfri).
15 NO
16 ledig
Extern eftermatningsbegäran
Eftermatning
17
från en tryckhållningsstation,
(230 V)
ställ in styrningen på
Eftermatning
18 "Levelcontrol"!
(230 V)
19 PE skärm
Analog ingång nivå, används
20 - nivå (signal)
inte med enheten.
21 + nivå (+ 18 V)
22 PE (skärm)
23 - tryck (signal) Analog ingång tryck
24 + tryck (+ 18 V)
0 – 10 V
25
(reglerstorhet)
0 – 10 V
26
(kvittering)
Regleringskulventil
27 GND
+ 24 V
28
(försörjning)
29 A +
30 B - Gränssnitt RS-485.
31 GND
Vattenbristbrytare –
+ 24 V
32
torrkörningsskydd
Kontaktvattenmätare, för
utvärdering av eftermatningen,
33 E1
plint 32/33 stängd
= räkneimpuls.
Vattenbristbrytare, plint 32/34.
Dra vattenbristbrytarens kabel
34 E2
genom skruvförbandet och
anslut plintarna
6.5.2 Gränssnitt RS-485
6.5.2.1 A nslutning av gränssnittet RS-485
Anslut gränssnitten enligt följande:
1. Använd följande kabel för anslutning av gränssnittet:
– Liycy (TP), 4 × 2 × 0,8, maximal sammantagen busslängd 1000 m.
2. Anslut gränssnittet med en avskärmad kabel till plintarna 29, 30, 31 till
kretskortet i kopplingsskåpet.
– För anslutning av gränssnittet, se kapitel 6.5 "Elanslutning" på sida
145.
3. Använd en adapter om enheten används tillsammans med en
ledningscentral som inte stöder något gränssnitt RS-485 (till exempel
gränssnitt RS-232).
6.6 Mo nterings- och idrifttagningsintyg
Data enligt typskylt:
Typ:
Tillverkningsnummer:
Enheten har monterats och tagits i drift i enlighet med driftsinstruktionerna.
Inställningen av styrningen motsvarar de lokala förhållandena.
 A nvisning!
Om enhetens fabriksinställda värden ändras ska detta införas i tabellen i
serviceintyget, se kapitel 9.4 "Serviceintyg" på sida 154.
146 — Svenska
F unktion Ka blage
På platsen,
tillval
På platsen,
tillval
---
Från fabrik
Från fabrik
På platsen,
tillval
Från fabrik
På platsen,
tillval
Från fabrik
P
0
P
SV
Vakuum-sprayavgasning — 24.04.2020 - Rev. A
för monteringen
Ort, datum Firma
för idrifttagningen
Ort, datum Firma
7 Förs ta idrifttagning
Obs ervera!

Bekräfta i monterings-, idrifttagnings- och serviceintyget att montering
och idrifttagning utförts fackmässigt. Det är en förutsättning för
garantianspråk.
– Låt Reflex kundtjänst genomföra den första idrifttagningen och
den årliga servicen.
7.1 K o ntroll av förutsättningarna för idrifttagning
Servitec är klar för första idrifttagande när de arbeten som beskrivs i kapitlet
Montering har slutförts.
• Uppställning av Servitec har skett.
• Servitecs anslutningar till anläggningen har upprättats och
anläggningstryckhållningen är driftklar.
– Avgasningsledning till anläggningssystemet.
– Avgasningsledning från anläggningssystemet.
• Anslutningen av Servitec till eftermatningen på vattensidan är upprättad
och driftklar ifall det ska ske automatisk eftermatning.
• Servitecs anslutningsrörledningar är genomspolade före idrifttagandet och
befriade från svetsrester och smuts.
• Anläggningens system är fyllt med vatten och avluftat från gaser, så att en
cirkulation genom hela systemet är säkerställd.
• Elanslutningen är upprättad enligt gällande nationella och lokala
bestämmelser.
7.2 I nställning av lägsta drifttryck för Magcontrol
Det lägsta drifttrycket "p " bestäms via Servitecs position.
0
Be skrivning
p Statiskt tryck
st
p Minimidrifttryck
0
Begynnelsetryck
p
a
(kallvattenpåfyllningstryck)
p Sluttryck
e
p Säkerhetsventilens aktiveringstryck
sv
Underskrift
Underskrift
Be räkning
= statisk höjd (h )/10
st
= p + 0,2 bar
st
(rekommenderas)
= p + 0,3 bar
0
≤ p - 0,5 bar (för p ≤ 5,0 bar)
sv sv
≥ p + 1,2 bar (för p ≤ 5,0 bar)
0 Sv
