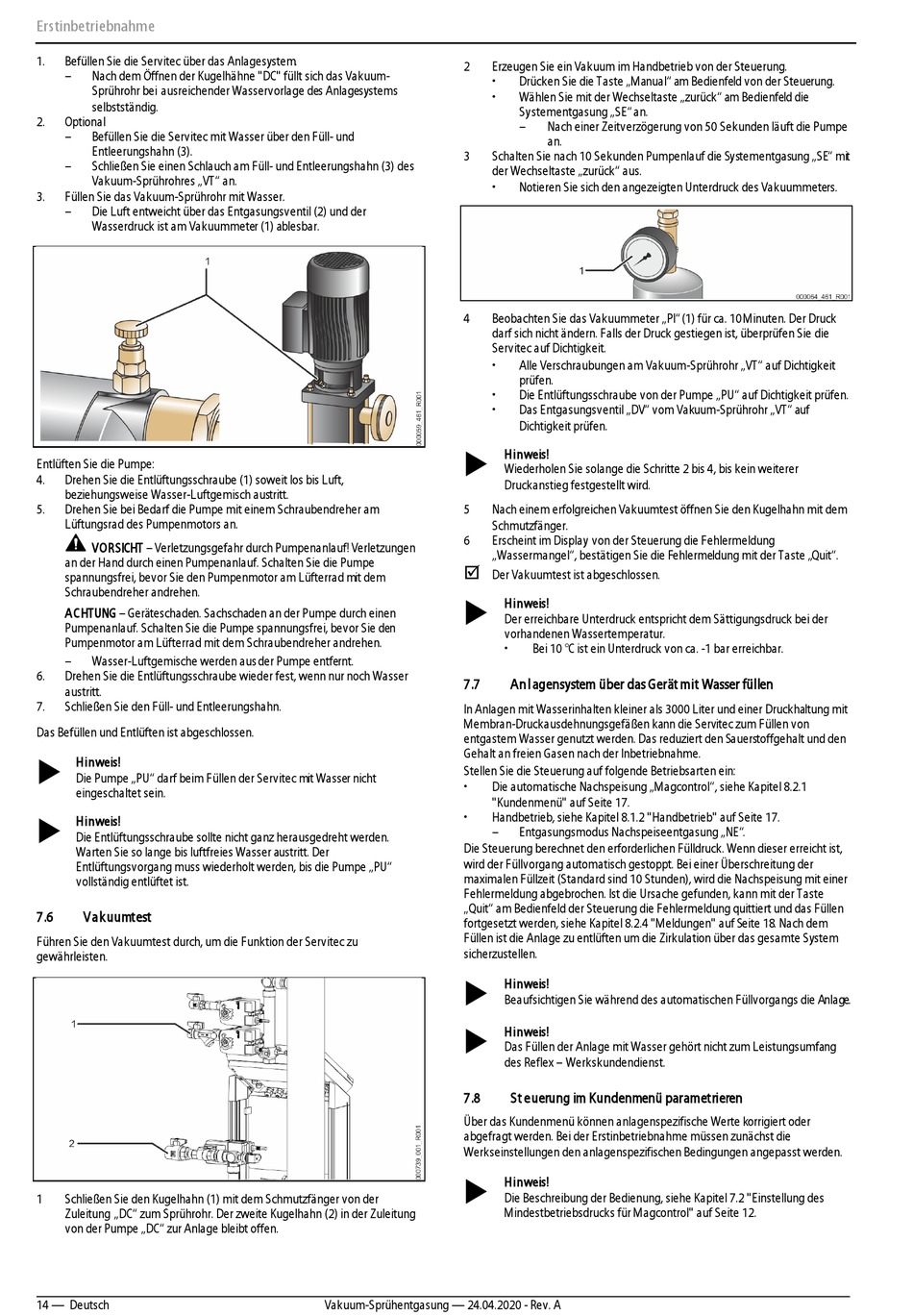

Erstinbetriebnahme
1. Befüllen Sie die Servitec über das Anlagesystem.
– Nach dem Öffnen der Kugelhähne "DC" füllt sich das Vakuum-
Sprührohr bei ausreichender Wasservorlage des Anlagesystems
selbstständig.
2. Optional
– Befüllen Sie die Servitec mit Wasser über den Füll- und
Entleerungshahn (3).
– Schließen Sie einen Schlauch am Füll- und Entleerungshahn (3) des
Vakuum-Sprührohres „VT" an.
3. Füllen Sie das Vakuum-Sprührohr mit Wasser.
– Die Luft entweicht über das Entgasungsventil (2) und der
Wasserdruck ist am Vakuummeter (1) ablesbar.
Entlüften Sie die Pumpe:
4. Drehen Sie die Entlüftungsschraube (1) soweit los bis Luft,
beziehungsweise Wasser-Luftgemisch austritt.
5. Drehen Sie bei Bedarf die Pumpe mit einem Schraubendreher am
Lüftungsrad des Pumpenmotors an.
VORSICHT – Verletzungsgefahr durch Pumpenanlauf! Verletzungen
an der Hand durch einen Pumpenanlauf. Schalten Sie die Pumpe
spannungsfrei, bevor Sie den Pumpenmotor am Lüfterrad mit dem
Schraubendreher andrehen.
A CHTUNG – Geräteschaden. Sachschaden an der Pumpe durch einen
Pumpenanlauf. Schalten Sie die Pumpe spannungsfrei, bevor Sie den
Pumpenmotor am Lüfterrad mit dem Schraubendreher andrehen.
– Wasser-Luftgemische werden aus der Pumpe entfernt.
6. Drehen Sie die Entlüftungsschraube wieder fest, wenn nur noch Wasser
austritt.
7. Schließen Sie den Füll- und Entleerungshahn.
Das Befüllen und Entlüften ist abgeschlossen.
Hinweis!

Die Pumpe „PU" darf beim Füllen der Servitec mit Wasser nicht
eingeschaltet sein.
Hinweis!

Die Entlüftungsschraube sollte nicht ganz herausgedreht werden.
Warten Sie so lange bis luftfreies Wasser austritt. Der
Entlüftungsvorgang muss wiederholt werden, bis die Pumpe „PU"
vollständig entlüftet ist.
7.6

Vakuumtest

Führen Sie den Vakuumtest durch, um die Funktion der Servitec zu
gewährleisten.
1 Schließen Sie den Kugelhahn (1) mit dem Schmutzfänger von der
Zuleitung „DC" zum Sprührohr. Der zweite Kugelhahn (2) in der Zuleitung
von der Pumpe „DC" zur Anlage bleibt offen.
14 — Deutsch
2 Erzeugen Sie ein Vakuum im Handbetrieb von der Steuerung.
•
•
3 Schalten Sie nach 10 Sekunden Pumpenlauf die Systementgasung „SE" mi t
der Wechseltaste „zurück" aus.
•
4 Beobachten Sie das Vakuummeter „PI" (1) für ca. 10 Minuten. Der Druck
darf sich nicht ändern. Falls der Druck gestiegen ist, überprüfen Sie die
Servitec auf Dichtigkeit.
•
•
•

5 Nach einem erfolgreichen Vakuumtest öffnen Sie den Kugelhahn mit dem
Schmutzfänger.
6 Erscheint im Display von der Steuerung die Fehlermeldung
„Wassermangel", bestätigen Sie die Fehlermeldung mit der Taste „Quit".

Der Vakuumtest ist abgeschlossen.

7.7
In Anlagen mit Wasserinhalten kleiner als 3000 Liter und einer Druckhaltung mit
Membran-Druckausdehnungsgefäßen kann die Servitec zum Füllen von
entgastem Wasser genutzt werden. Das reduziert den Sauerstoffgehalt und den
Gehalt an freien Gasen nach der Inbetriebnahme.
Stellen Sie die Steuerung auf folgende Betriebsarten ein:
• Die automatische Nachspeisung „Magcontrol", siehe Kapitel 8.2.1
"Kundenmenü" auf Seite 17.
• Handbetrieb, siehe Kapitel 8.1.2 "Handbetrieb" auf Seite 17.
–
Die Steuerung berechnet den erforderlichen Fülldruck. Wenn dieser erreicht ist,
wird der Füllvorgang automatisch gestoppt. Bei einer Überschreitung der
maximalen Füllzeit (Standard sind 10 Stunden), wird die Nachspeisung mit einer
Fehlermeldung abgebrochen. Ist die Ursache gefunden, kann mit der Taste
„Quit" am Bedienfeld der Steuerung die Fehlermeldung quittiert und das Füllen
fortgesetzt werden, siehe Kapitel 8.2.4 "Meldungen" auf Seite 18. Nach dem
Füllen ist die Anlage zu entlüften um die Zirkulation über das gesamte System
sicherzustellen.


7.8
Über das Kundenmenü können anlagenspezifische Werte korrigiert oder
abgefragt werden. Bei der Erstinbetriebnahme müssen zunächst die
Werkseinstellungen den anlagenspezifischen Bedingungen angepasst werden.

Vakuum-Sprühentgasung — 24.04.2020 - Rev. A
Drücken Sie die Taste „Manual" am Bedienfeld von der Steuerung.
Wählen Sie mit der Wechseltaste „zurück" am Bedienfeld die
Systementgasung „SE" an.
– Nach einer Zeitverzögerung von 50 Sekunden läuft die Pumpe
an.
Notieren Sie sich den angezeigten Unterdruck des Vakuummeters.
Alle Verschraubungen am Vakuum-Sprührohr „VT" auf Dichtigkeit
prüfen.
Die Entlüftungsschraube von der Pumpe „PU" auf Dichtigkeit prüfen.
Das Entgasungsventil „DV" vom Vakuum-Sprührohr „VT" auf
Dichtigkeit prüfen.
Hinweis!
Wiederholen Sie solange die Schritte 2 bis 4, bis kein weiterer
Druckanstieg festgestellt wird.
Hinweis!
Der erreichbare Unterdruck entspricht dem Sättigungsdruck bei der
vorhandenen Wassertemperatur.
• Bei 10 °C ist ein Unterdruck von ca. -1 bar erreichbar.
Anl agensystem über das Gerät mit Wasser füllen
Entgasungsmodus Nachspeiseentgasung „NE".
Hinweis!
Beaufsichtigen Sie während des automatischen Füllvorgangs die Anlage.
Hinweis!
Das Füllen der Anlage mit Wasser gehört nicht zum Leistungsumfang
des Reflex – Werkskundendienst.
St euerung im Kundenmenü parametrieren
Hinweis!
Die Beschreibung der Bedienung, siehe Kapitel 7.2 "Einstellung des
Mindestbetriebsdrucks für Magcontrol" auf Seite 12.
