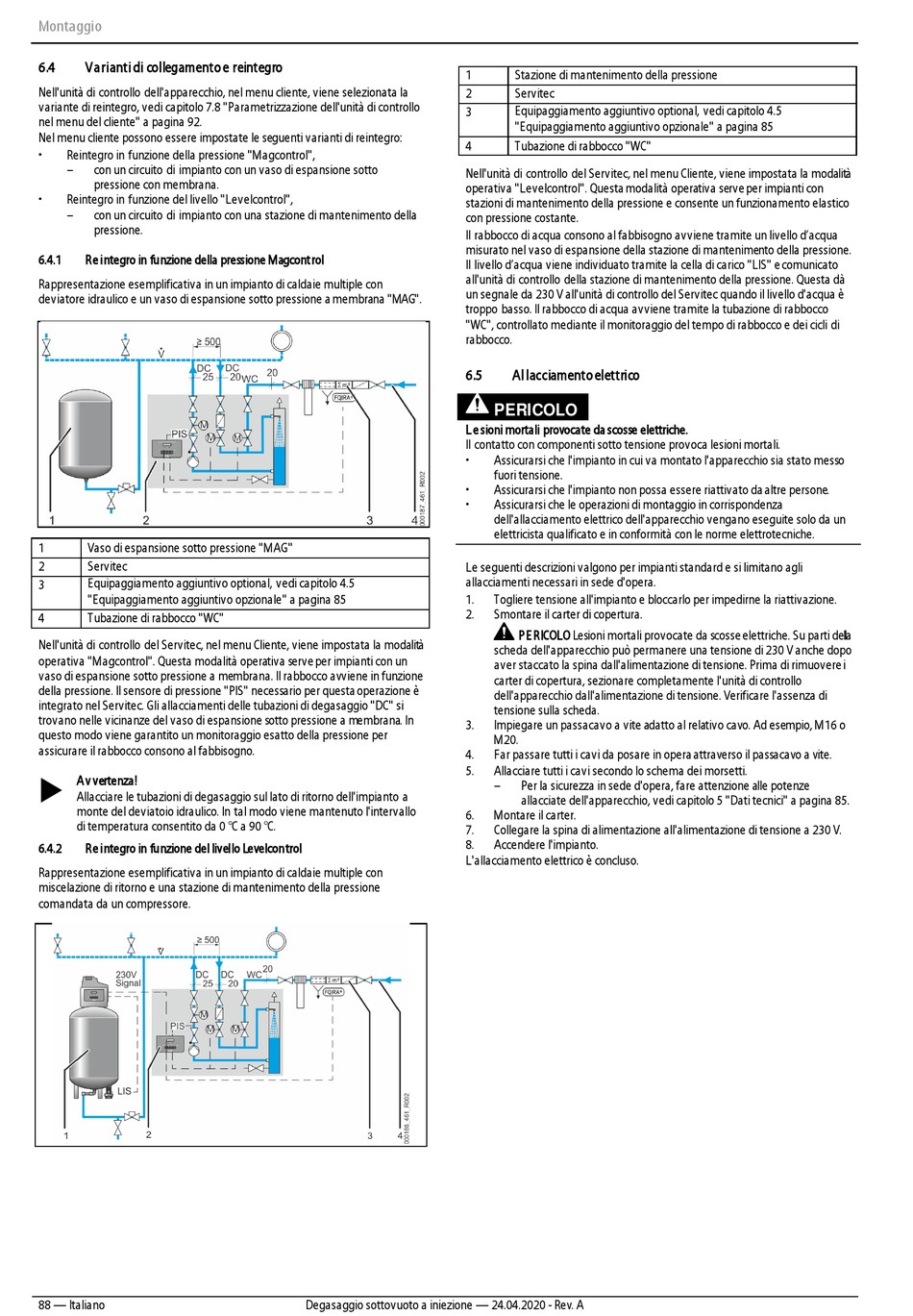

Montaggio
6.4

Varianti di collegamento e reintegro

Nell'unità di controllo dell'apparecchio, nel menu cliente, viene selezionata la
variante di reintegro, vedi capitolo 7.8 "Parametrizzazione dell'unità di controllo
nel menu del cliente" a pagina 92.
Nel menu cliente possono essere impostate le seguenti varianti di reintegro:
Reintegro in funzione della pressione "Magcontrol",
con un circuito di impianto con un vaso di espansione sotto
pressione con membrana.
Reintegro in funzione del livello "Levelcontrol",
con un circuito di impianto con una stazione di mantenimento della
pressione.
6.4.1
Re integro in funzione della pressione Magcontrol
Rappresentazione esemplificativa in un impianto di caldaie multiple con
deviatore idraulico e un vaso di espansione sotto pressione a membrana "MAG".
1
Vaso di espansione sotto pressione "MAG"
2
Servitec
Equipaggiamento aggiuntivo optional, vedi capitolo 4.5
3
"Equipaggiamento aggiuntivo opzionale" a pagina 85
4
Tubazione di rabbocco "WC"
Nell'unità di controllo del Servitec, nel menu Cliente, viene impostata la modalità
operativa "Magcontrol". Questa modalità operativa serve per impianti con un
vaso di espansione sotto pressione a membrana. Il rabbocco avviene in funzione
della pressione. Il sensore di pressione "PIS" necessario per questa operazione è
integrato nel Servitec. Gli allacciamenti delle tubazioni di degasaggio "DC" si
trovano nelle vicinanze del vaso di espansione sotto pressione a membrana. In
questo modo viene garantito un monitoraggio esatto della pressione per
assicurare il rabbocco consono al fabbisogno.
A v vertenza!

Allacciare le tubazioni di degasaggio sul lato di ritorno dell'impianto a
monte del deviatoio idraulico. In tal modo viene mantenuto l'intervallo
di temperatura consentito da 0 °C a 90 °C.
6.4.2
Re integro in funzione del livello Levelcontrol
Rappresentazione esemplificativa in un impianto di caldaie multiple con
miscelazione di ritorno e una stazione di mantenimento della pressione
comandata da un compressore.
88 — Italiano
1
2
3
4
Nell'unità di controllo del Servitec, nel menu Cliente, viene impostata la modalità
operativa "Levelcontrol". Questa modalità operativa serve per impianti con
stazioni di mantenimento della pressione e consente un funzionamento elastico
con pressione costante.
Il rabbocco di acqua consono al fabbisogno avviene tramite un livello d'acqua
misurato nel vaso di espansione della stazione di mantenimento della pressione.
Il livello d'acqua viene individuato tramite la cella di carico "LIS" e comunicato
all'unità di controllo della stazione di mantenimento della pressione. Questa dà
un segnale da 230 V all'unità di controllo del Servitec quando il livello d'acqua è
troppo basso. Il rabbocco di acqua avviene tramite la tubazione di rabbocco
"WC", controllato mediante il monitoraggio del tempo di rabbocco e dei cicli di
rabbocco.
6.5
L e sioni mortali provocate da scosse elettriche.
Il contatto con componenti sotto tensione provoca lesioni mortali.
Le seguenti descrizioni valgono per impianti standard e si limitano agli
allacciamenti necessari in sede d'opera.
1.
2.
3.
4.
5.
6.
7.
8.
L'allacciamento elettrico è concluso.
Degasaggio sottovuoto a iniezione — 24.04.2020 - Rev. A
Stazione di mantenimento della pressione
Servitec
Equipaggiamento aggiuntivo optional, vedi capitolo 4.5
"Equipaggiamento aggiuntivo opzionale" a pagina 85
Tubazione di rabbocco "WC"
Al lacciamento elettrico
PERICOLO
Assicurarsi che l'impianto in cui va montato l'apparecchio sia stato messo
fuori tensione.
Assicurarsi che l'impianto non possa essere riattivato da altre persone.
Assicurarsi che le operazioni di montaggio in corrispondenza
dell'allacciamento elettrico dell'apparecchio vengano eseguite solo da un
elettricista qualificato e in conformità con le norme elettrotecniche.
Togliere tensione all'impianto e bloccarlo per impedirne la riattivazione.
Smontare il carter di copertura.
PE RICOLO Lesioni mortali provocate da scosse elettriche. Su parti del l a
scheda dell'apparecchio può permanere una tensione di 230 V anche dopo
aver staccato la spina dall'alimentazione di tensione. Prima di rimuovere i
carter di copertura, sezionare completamente l'unità di controllo
dell'apparecchio dall'alimentazione di tensione. Verificare l'assenza di
tensione sulla scheda.
Impiegare un passacavo a vite adatto al relativo cavo. Ad esempio, M16 o
M20.
Far passare tutti i cavi da posare in opera attraverso il passacavo a vite.
Allacciare tutti i cavi secondo lo schema dei morsetti.
Per la sicurezza in sede d'opera, fare attenzione alle potenze
allacciate dell'apparecchio, vedi capitolo 5 "Dati tecnici" a pagina 85.
Montare il carter.
Collegare la spina di alimentazione all'alimentazione di tensione a 230 V.
Accendere l'impianto.
