MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile Ellipsentrainers an einem dafür freigemachten
Platz aus und entfernen Sie das Verpackungsmaterial. Werfen Sie das Verpackungsmaterial allerdings erst weg,
wenn die Montage fertig ist.
Zusätzlich zu dem beigefügten Werkzeug braucht man zur Montage einen Kreuzschlitzschrauben-
dreher
und einen Schraubenschlüssel
.

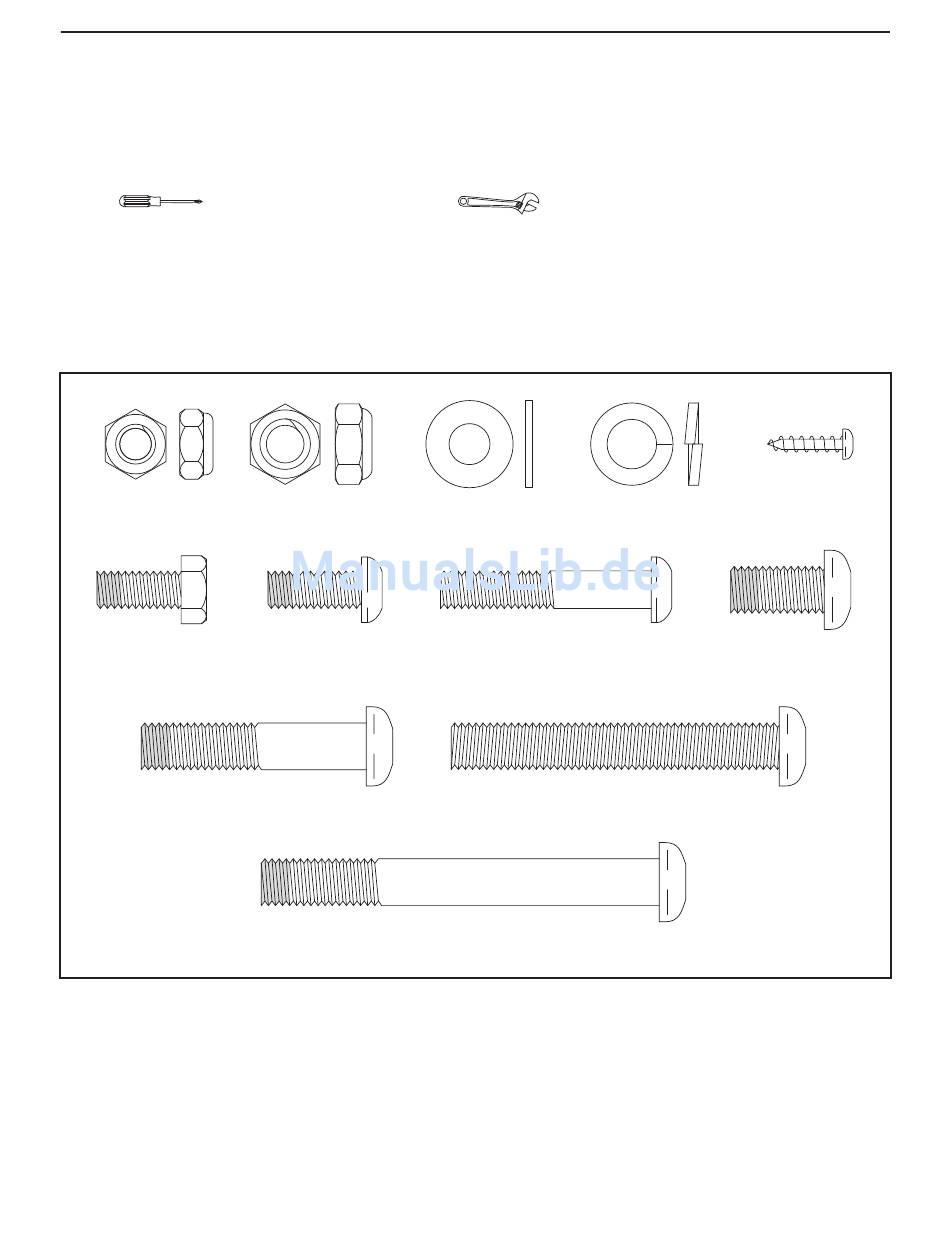

Beim Zusammenstellen Ellipsentrainers verwendet man zur Identifikation der kleinen Teile die Abbildungen
unten. Die Zahl in Klammern, die sich unter jedem Teil befindet, ist die Bestellnummer, welche identisch ist mit
der Zahl in der TEILELISTE am Ende dieser Bedienungsanleitung. Die Zahl hinter der Klammer gibt an, wieviele
solche Teile bei der Montage gebraucht werden. Anmerkung: Einige der kleinen Teile wurden schon in der
Fabrik angebracht. Sollte sich ein Teil nicht im Teilesack befinden, sehen Sie erst nach, ob es nicht
schon angebracht worden ist.
M4 x 16mm
M8 Kontermutter
M10 Kontermutter
M8 Scheibe
M10 Federring
Schraube
(77)–4
(89)–2
(78)–10
(33)–6
(92)–9
M8 x 18mm
M8 x 20mm
M8 x 45mm
M10 x 20mm
selbsthemmende
Selbsthemme
Linsenschraube
Selbsthemmende
Sechskantschraube
nder Schraube
(76)–4
Schraube (79)–4
(85)–2
(80)–4
M10 x 48mm
M10 x 70mm
Selbsthemmende
Linsenbolzen (116)–2
Schraube (75)–6
M10 x 85mm selbsthemmende Schraube (82)–4
5
