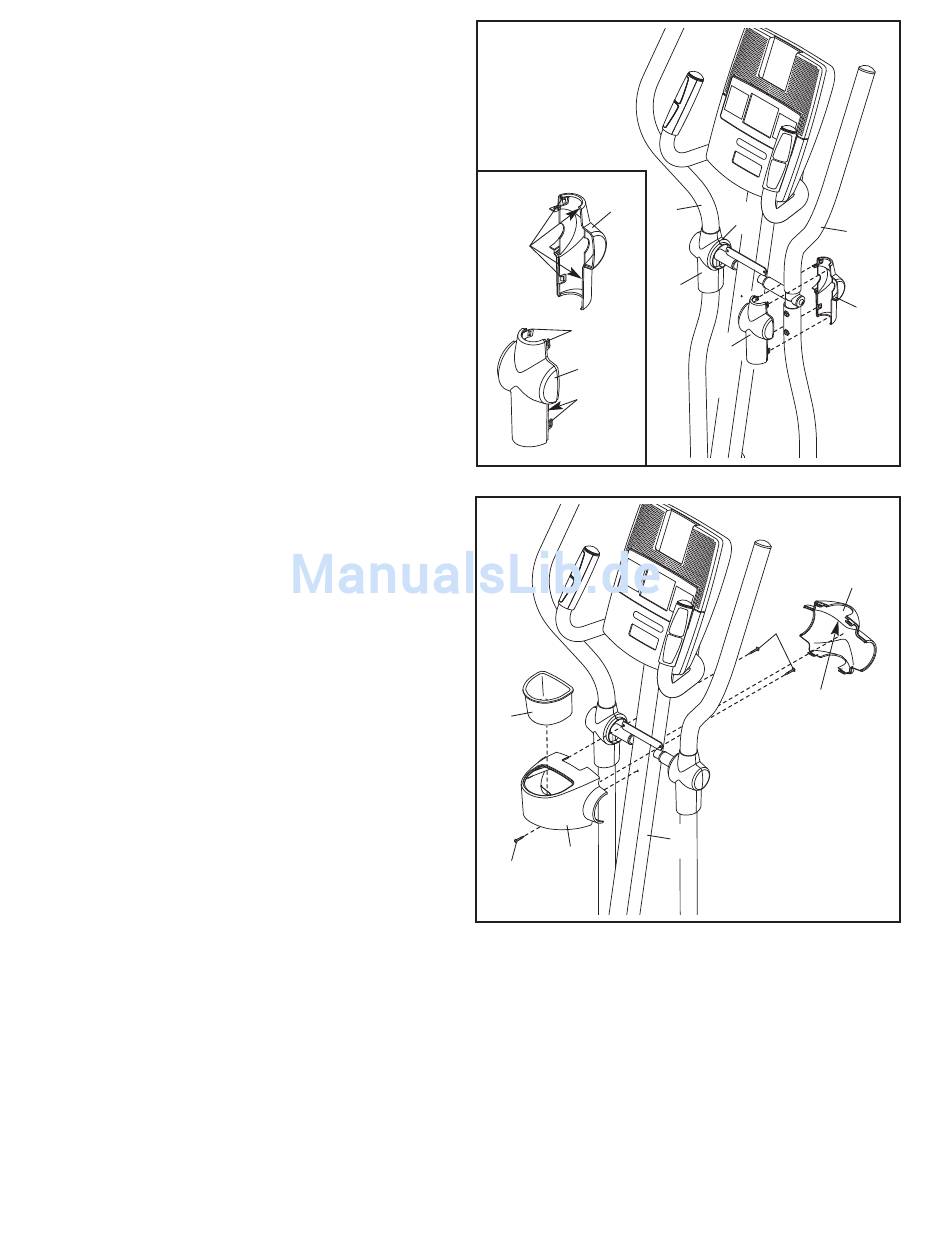

14. Siehe eingesetzte Detailzeichnung.
Identifizieren Sie eine Drehabdeckung A (19),
welches Haken hat, und eine Drehabdeckung B
(22), welches Laschen hat.
Drücken Sie eine Drehabdeckung A (19) und
eine Drehabdeckung B (22) zusammen um den
rechten Oberkörperarm (9).
Wiederholen Sie diesen Schritt auf der
anderen Seite des Ellipsentrainers. Sorgen
Sie dafür, dass die Drehabdeckungen (19,
22) wie angezeigt positioniert sind.
15. Befestigen Sie die hintere Pfostenabdeckung
(3) an den Pfosten (2) mit drei M4 x 16mm
Schrauben (92).
Legen Sie die vordere Pfostenabdeckung (16)
so aus, dass der angedeutete Pfeil nach oben
zeigt.
Drücken Sie die vordere Pfostenabdeckung (16)
in die hintere Pfostenabdeckung (3) ein.
Dann, drücken Sie den Wasserflaschenhalter
(5) in die hintere Pfostenabdeckung (3) ein.
14
22
Las-
chen
Haken
19
Haken
15
5
3
92
12
8
19
22
19
92
Pfeil
2
9
22
16
