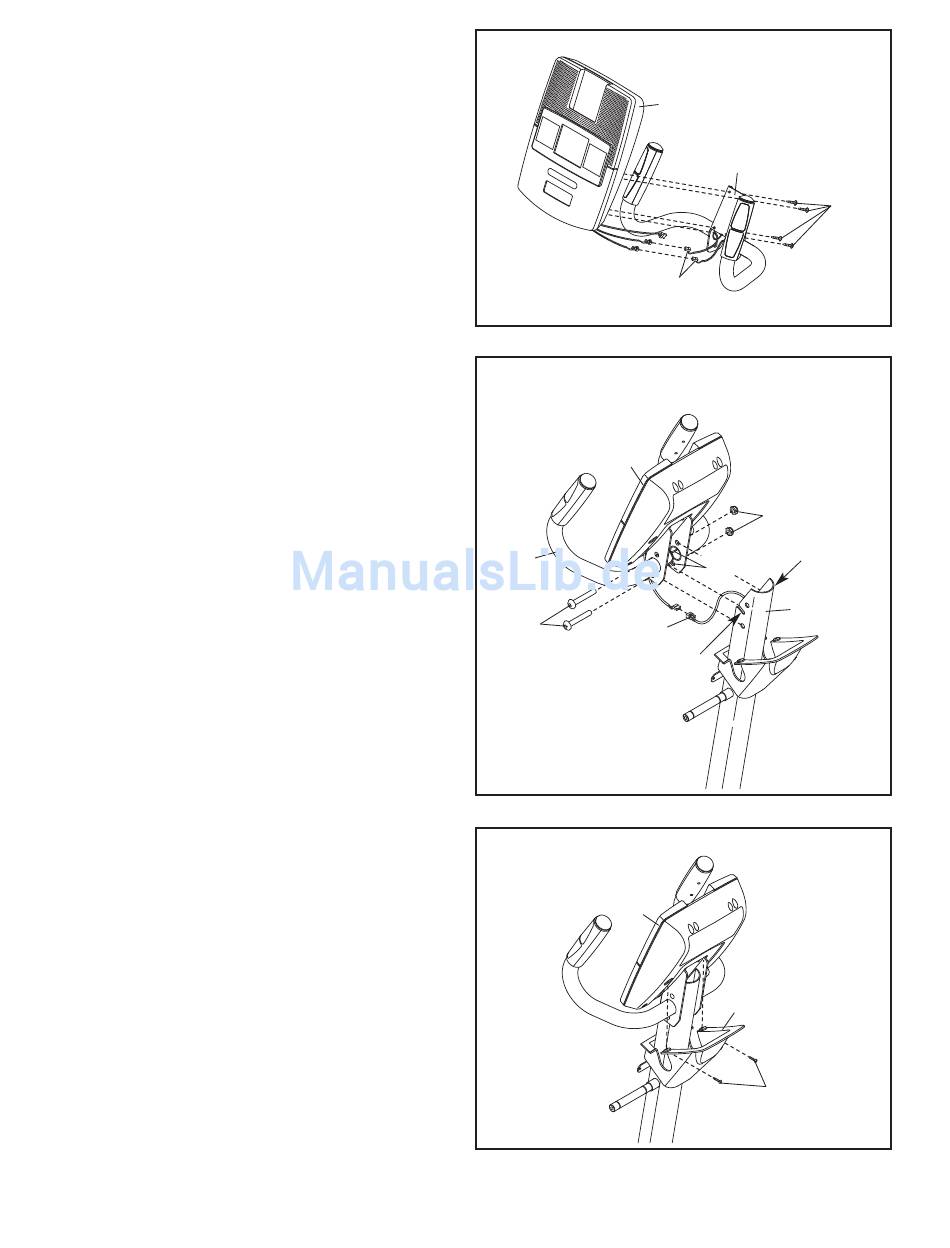

7. Legen Sie den Computer (4) und die
Griffstange (39) wie angezeigt aus.
Verbinden Sie die Drähte auf dem Computer (4)
mit den Pulskabeln (28).
Hinweis: Vermeiden Sie ein Abklemmen der
Drähte. Befestigen Sie den Computer (4) an die
Griffstange (39) mit vier M4 x 16mm Schrauben
(92).
8. Legen Sie die Griffstange (39) wie angezeigt
aus.
Während eine zweite Person die Griffstange
(39) nahe des Pfostens (2) hält, verbinden Sie
die Drähte am Computer (4) mit dem
Hauptdraht (42). Schieben Sie den überflüssi-
gen Draht des Kabelbaums in den Pfosten
hinein.
Hinweis: Vermeiden Sie ein Abklemmen der
Pulskabel (28) in den linken und rechten
Seiten der Griffstange (39). Schieben Sie die
Griffstange auf den Pfosten (2) auf, während
Sie die Pulskabel in die angedeuteten
Schlitze im Pfosten einfügen.
Hinweis: Vermeiden Sie ein Abklemmen der
Drähte. Befestigen Sie die Griffstange (39) mit
zwei M10 x 70mm Linsenbolzen (116) und zwei
M10 Kontermuttern (89).
9. Befestigen Sie die Computerabdeckung (32) an
die Rückseite des Computers (4) mit zwei M4 x
16mm Schrauben (92).
7
8
4
39
116
42
9
4
9
Drähte nicht
abklemmen
4
39
28
Drähte nicht
abklemmen
89
Schlitz
28
2
Schlitz
32
92
92
