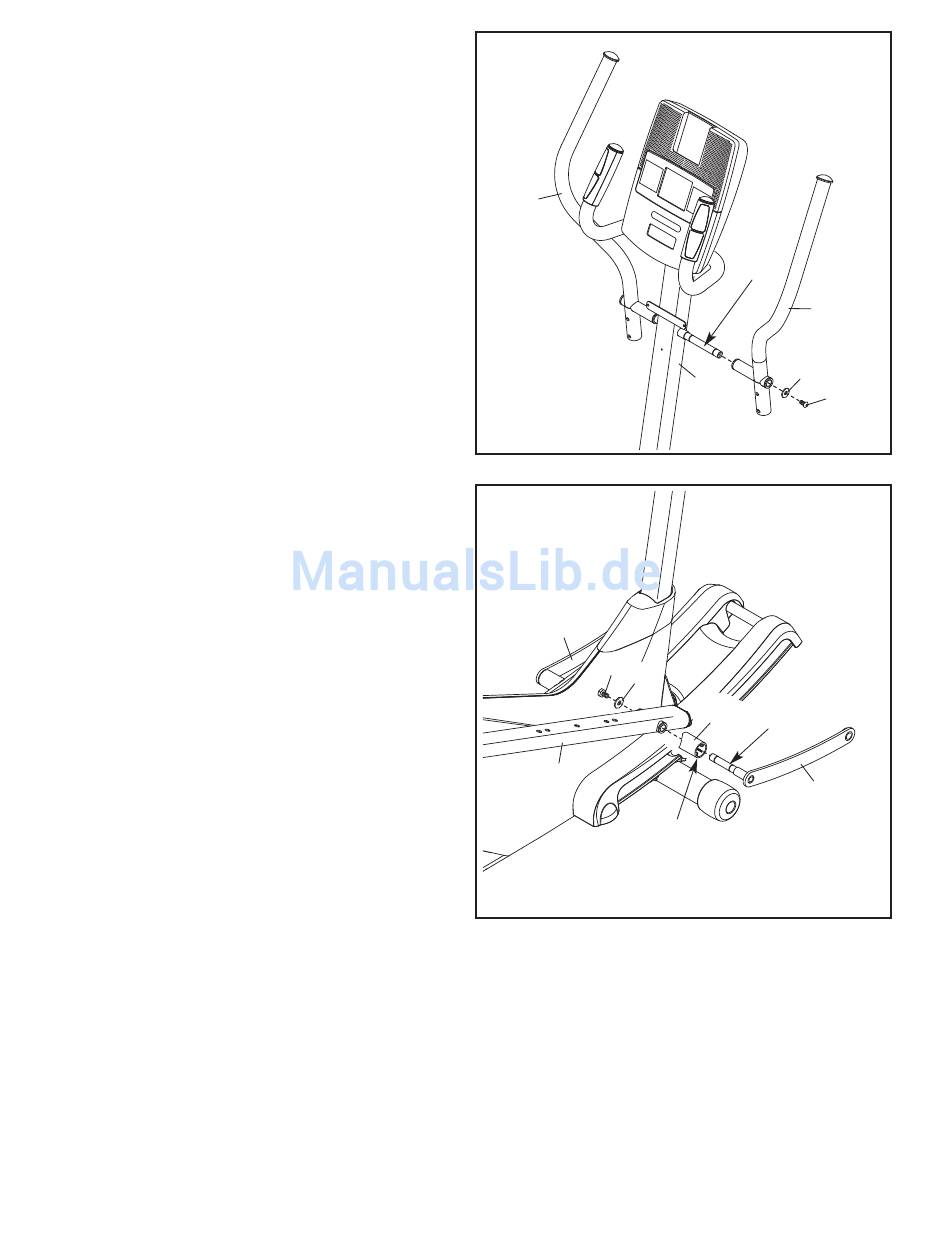

10. Um Ihre Hände sauber zu halten, benutzen Sie
eine kleine Plastiktasche und schmieren Sie ein
wenig von dem mitgelieferten Schmierfett auf
die Achse auf der rechten Seite des Pfostens
(2).
Finden Sie den rechten Oberkörperarm (9),
welcher mit einem Aufkleber mit dem Wort
„Right" (L oder Left bedeutet links; R oder Right
bedeutet rechts) markiert ist und richten Sie ihn
wie angedeutet aus. Schieben Sie den rechten
Oberkörperarm auf die Achse auf der rechten
Seite des Pfostens (2) auf.
Befestigen Sie den rechten Oberkörperarm (9)
mit einer M8 x 20mm selbsthemmeden
Schraube (80) und einer M8 Scheibe (33).
Wiederholen Sie diesen Schritt um den
linken Oberkörperarm (8) zu befestigen.
11. Finden Sie den rechten Verbindungsarm (98),
welcher mit einem Aufkleber mit dem Wort
„Right" (L oder Left bedeutet links; R oder Right
bedeutet rechts) markiert ist und richten Sie ihn
wie angedeutet aus.
Schmieren Sie ein wenig Schmierfett auf die
Achse auf den rechten Verbindungsarm (98).
Schieben Sie eine Verbindungsarm-Abdeckung
(103) auf die Achse auf den rechten
Verbindungsarm (98) auf. Sorgen Sie dafür,
dass die flache Seite der Verbindungsarm-
Abdeckung dem rechten Verbindungsarm
zugewandt ist.
Fügen Sie den rechten Verbindungsarm (98)
durch den rechten Pedalarm (49) durch.
Befestigen Sie den rechten Verbindungsarm mit
einer M8 x 20mm selbsthemmender Schraube
(80) und einer M8 Scheibe (33).
Wiederholen Sie diesen Schritt um den
linken Verbindungsarm (99) zu befestigen.
10
8
11
99
80
33
49
10
Schmier
mittel
9
33
2
80
Schmier
103
mittel
98
Flache
Seite
