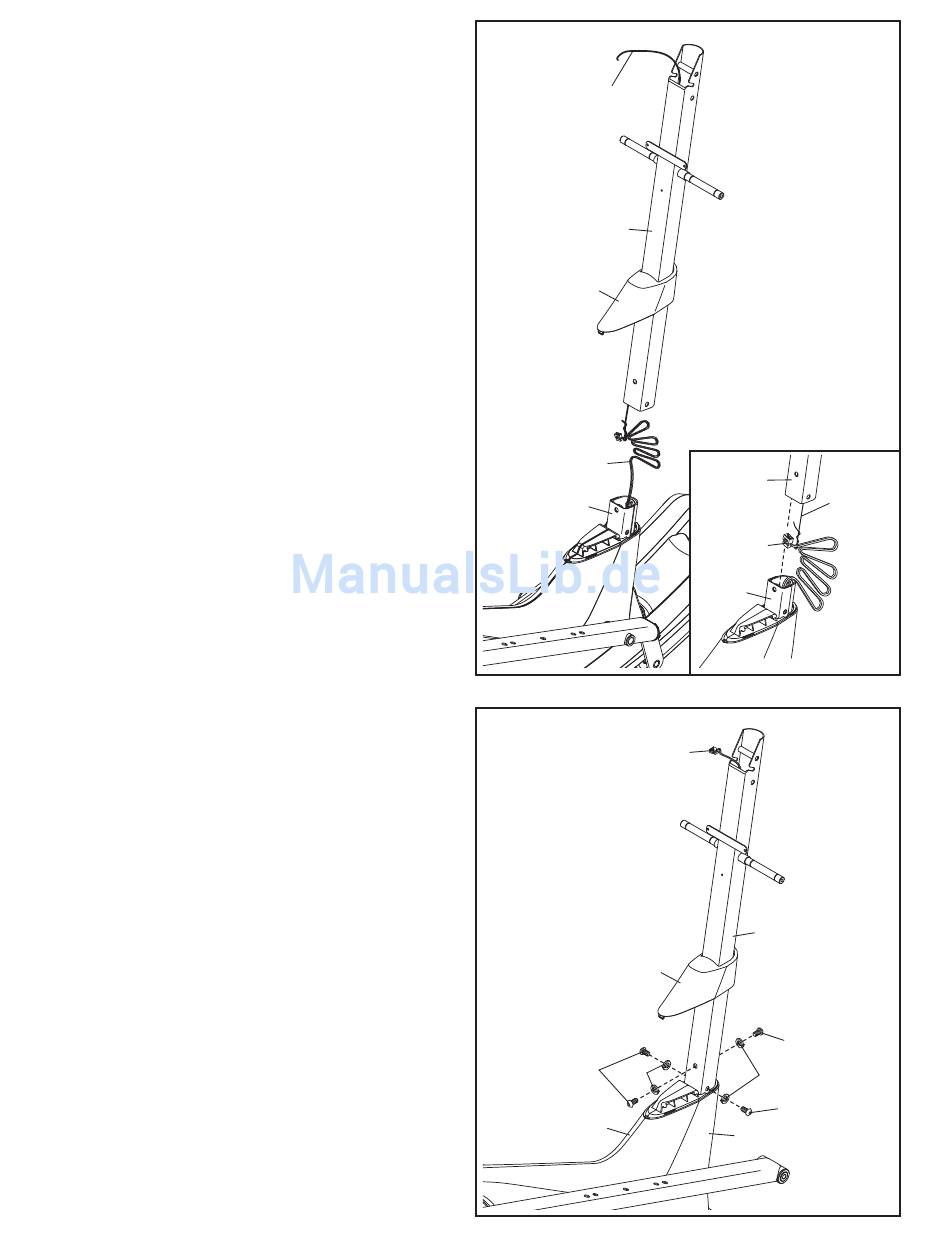

3. Legen Sie den Pfosten (2) und die obere
Schutzschildabdeckung (37) wie angezeigt aus.
Schieben Sie die obere Schutzschildabdeckung
nach oben auf den Pfosten auf.
Lassen Sie eine zweite Person den Pfosten (2)
nahe des Rahmens (1) halten.
Siehe eingesetzte Detailzeichnung. Finden
Sie die Kabelbefestigung im Pfosten (2). Binden
Sie das untere Ende der Kabelbefestigung an
den Hauptdraht (42). Ziehen Sie dann das
obere Ende der Kabelbefestigung nach oben
und aus dem oberen Ende des Pfostens her-
aus.
Hinweis: Um zu vermeiden, dass der
Hauptdraht (42) in den Pfosten (2) hineinfällt,
sichern Sie den Hauptdraht mit einem
Gummiband oder einem Klebeband.
4. Hinweis: Vermeiden Sie ein Abklemmen des
Hauptdrahts (42). Schieben Sie den Pfosten
(2) auf den Rahmen (nicht abgebildet) auf.
Lassen Sie eine zweite Person die obere
Schutzschildabdeckung (37) aus dem Weg hal-
ten. Befestigen Sie den Pfosten (2) mit vier M10
x 20mm selbsthemmende Schrauben (79) und
vier M10 Federringe (78).
Anschliessend, schieben Sie die obere
Schutzschildabdeckung (37) nach unten und
drücken diese auf die linken und rechten
Schutzschilder (44, 45) auf.
3
Kabel-
befestigung
2
37
42
1
4
Vermeiden Sie ein
Abklemmen des
Hauptdrahts (42)
37
79
78
44
7
2
Kabel-
befest-
igung
42
1
42
2
79
78
79
45
