Bedienkonzept

Parameterfelder

Jedes Parameterfeld umfasst Echtzeitwerte eines
Parameters und eine Kombination der folgenden
Informationen:
– Parameterbezeichnungen (einschließlich
dynamischer Druckmessorte)
– Alarmgrenzen (oder durchgestrichenes
Dreieck, wenn die Alarmfunktionen deaktiviert
sind)
– Maßeinheiten (kann aktiviert/deaktiviert
werden)
– EKG-Herzsymbol (und Pacer-Symbol für
Schrittmacherimpulse), AFi-Symbol und SpO2-
Symbol
– Zeitstempel
– Timer und Zeitmarkierungen für den nicht-
invasiven Blutdruck
– Spezielle Quellenbezeichnungen (z. B. PLS für
die Herzfrequenz-Signalquelle für
Pulsoxymetrie)
– Parameterspezifische Alarmmeldungsfelder für
den nicht-invasiven Blutdruck und für SpO2

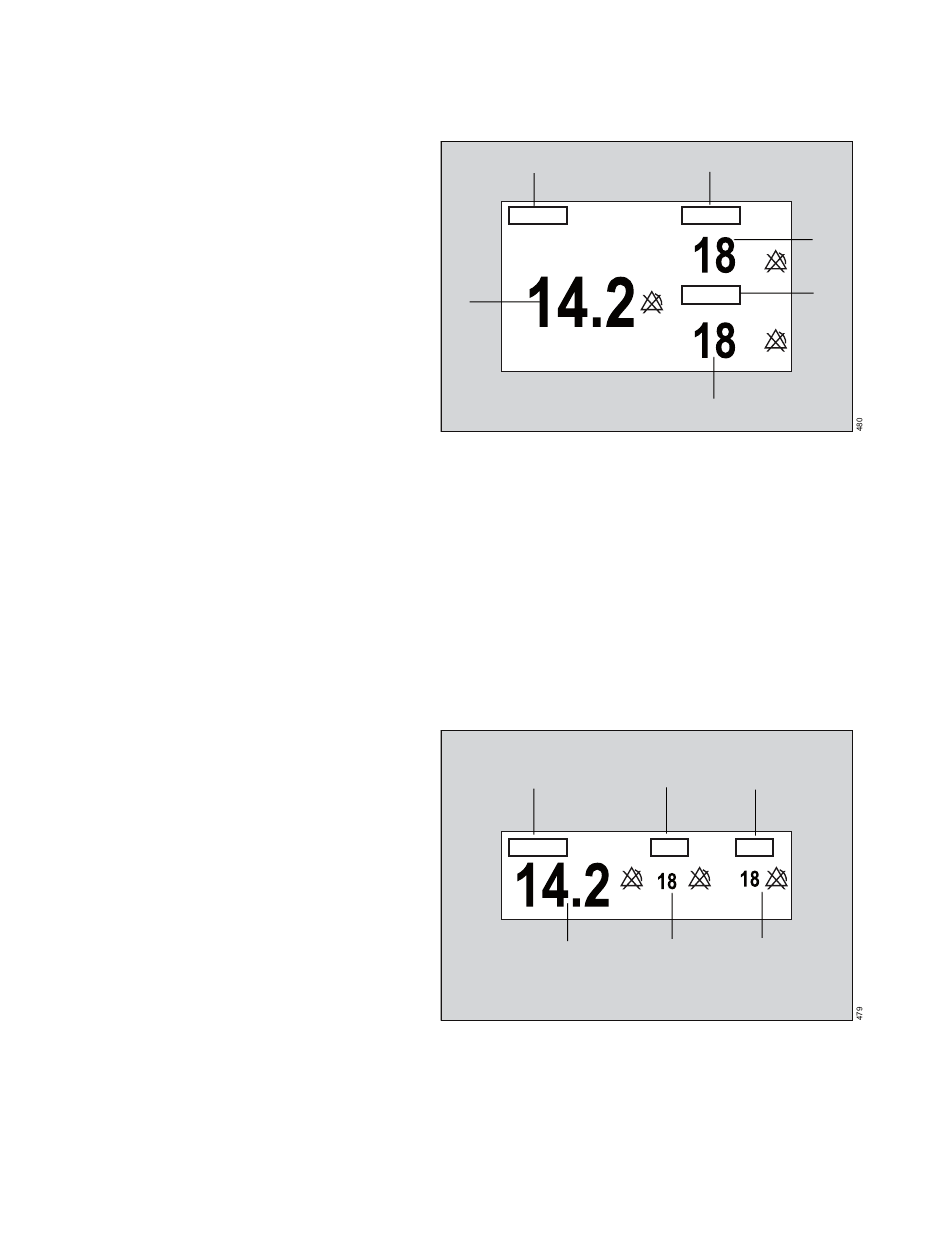

Das Ausmaß an Informationen in einem Bildschirm
beeinflusst die Darstellung des Parameterfelds. So
zeigt beispielsweise die folgende Abbildung das
Erscheinungsbild eines typischen erweiterten
SpO2-Parameterfelds, wenn der verfügbare Platz
für das größere Parameterfeld ausreicht. Der
primäre Parameterwert (A) wird größer als die
untereinander angezeigten untergeordneten
Parameter (B, C) dargestellt. Die
Parameterbezeichnungen (D) stehen über den
zugehörigen Parameterwerten.
62 Gebrauchsanweisung – Infinity Acute Care System – Überwachungsanwendungen VG6.n
D
A
Das folgende Beispiel zeigt, wie sich das
Erscheinungsbild dieses Parameterfelds ändert,
wenn weitere Parameter den Hauptbildschirm
belegen. Jedem Parameterfeld steht weniger Platz
für die Anzeige seines Inhalts zur Verfügung. Der
primäre Parameterwert (A) wird nach wie vor
größer als die untergeordneten Parameter (B, C)
dargestellt, jedoch sind nun alle Parameter in einer
Zeile angeordnet. Die Parameterbezeichnungen
(D) stehen nach wie vor über den entsprechenden
Parameterwerten.
D
A
Wenn ein Parameter Alarm gibt, blinkt das
Parameterfeld in der der Alarmpriorität
entsprechenden Farbe und in der Kopfleiste wird
eine entsprechende Alarmmeldung angezeigt
(siehe „Fehlerbehebung" auf Seite 543). Die am
D
B
D
C
D
D
B
C
