Infinity PS250 Netzteil (PS250)

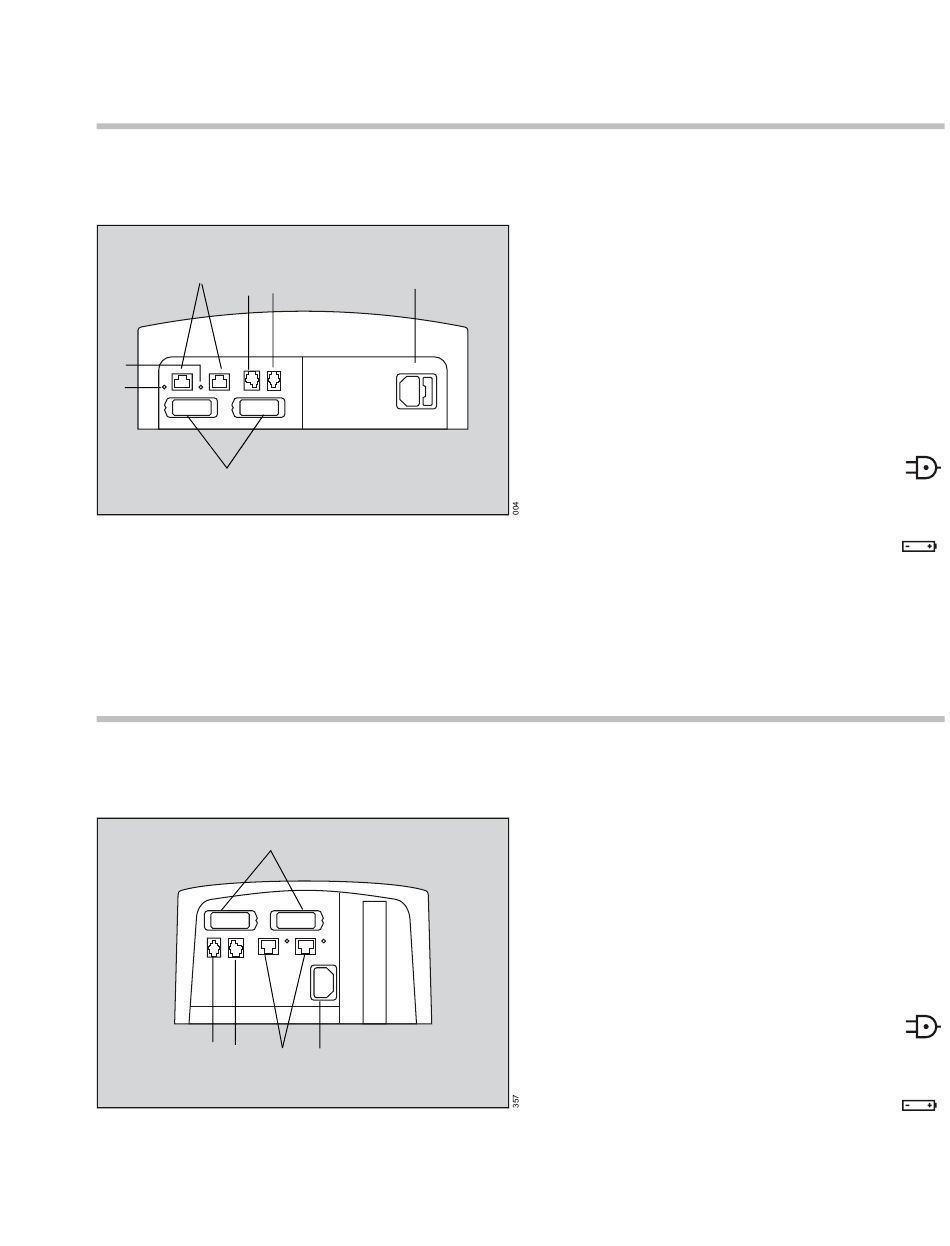

Die folgende Abbildung zeigt die Unterseite des
PS250.
A
B
C
F
F
E
Infinity P2500 Netzteil (P2500)
Die folgende Abbildung zeigt die Unterseite des
P2500.
A
E
D
C
Gebrauchsanweisung – Infinity Acute Care System – Überwachungsanwendungen SW VG6.n
D
B
A Infinity-Netzwerkanschlüsse
B Anschluss für Schwesternruf
C Anschluss für Exportprotokoll
D Netzkabelanschluss
E Zwei austauschbare Systemkabelanschlüsse –
einer für den M540, einer für das Cockpit
F Netzwerkanschluss-LEDs
Die Vorderseite des PS250 verfügt über folgende
zwei LEDs:
– Netzspannung – Leuchtet grün, wenn
das Gerät mit Wechselspannung
versorgt wird.
– Batteriekontrollleuchte – Gelbe LED,
die beim Einschalten und beim
Vorliegen von Fehlerzuständen (z. B.
schadhafte Batterie) kurz aufleuchtet.
A Zwei austauschbare Systemkabelanschlüsse –
einer für den M540, einer für das Cockpit
B Netzkabelanschluss
C Infinity-Netzwerkanschluss
D Anschluss für Schwesternruf
E Anschluss für Exportprotokoll
Die Vorderseite des P2500 verfügt über folgende
zwei LEDs:
– Netzspannung – Leuchtet grün, wenn
das Gerät mit Wechselspannung
versorgt wird.
– Batteriekontrollleuchte – Gelbe LED,
die beim Einschalten und beim
Vorliegen von Fehlerzuständen (z. B.
schadhafte Batterie) kurz aufleuchtet.
Systemübersicht
27
