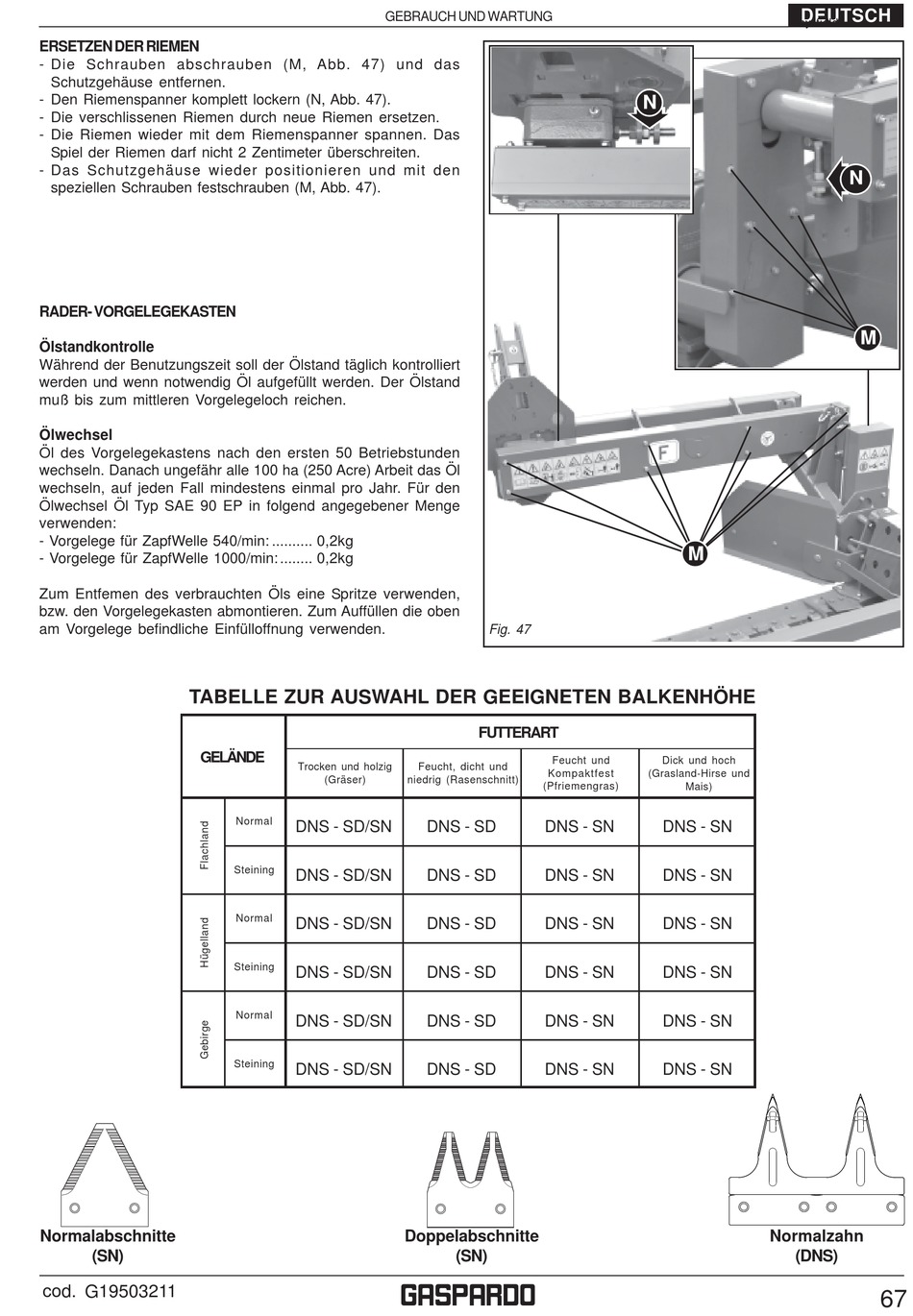

Ersetzen Der Riemen; Rader- Vorgelegekasten - Gaspardo F Plus Gebrauch Und Wartung

ERSETZEN DER RIEMEN

- Die Schrauben abschrauben (M, Abb. 47) und das
Schutzgehäuse entfernen.
- Den Riemenspanner komplett lockern (N, Abb. 47).
- Die verschlissenen Riemen durch neue Riemen ersetzen.
- Die Riemen wieder mit dem Riemenspanner spannen. Das
Spiel der Riemen darf nicht 2 Zentimeter überschreiten.
- Das Schutzgehäuse wieder positionieren und mit den
speziellen Schrauben festschrauben (M, Abb. 47).

RADER- VORGELEGEKASTEN

Ölstandkontrolle
Während der Benutzungszeit soll der Ölstand täglich kontrolliert
werden und wenn notwendig Öl aufgefüllt werden. Der Ölstand
muß bis zum mittleren Vorgelegeloch reichen.
Ölwechsel
Öl des Vorgelegekastens nach den ersten 50 Betriebstunden
wechseln. Danach ungefähr alle 100 ha (250 Acre) Arbeit das Öl
wechseln, auf jeden Fall mindestens einmal pro Jahr. Für den
Ölwechsel Öl Typ SAE 90 EP in folgend angegebener Menge
verwenden:
- Vorgelege für ZapfWelle 540/min: .......... 0,2kg
- Vorgelege für ZapfWelle 1000/min: ........ 0,2kg
Zum Entfemen des verbrauchten Öls eine Spritze verwenden,
bzw. den Vorgelegekasten abmontieren. Zum Auffüllen die oben
am Vorgelege befindliche Einfülloffnung verwenden.
TABELLE ZUR AUSWAHL DER GEEIGNETEN BALKENHÖHE
GELÄNDE
Normalabschnitte
(SN)
cod. G19503211
GEBRAUCH UND WARTUNG
Trocken und holzig
(Gräser)
Normal
DNS - SD/SN
Steining
DNS - SD/SN
Normal
DNS - SD/SN
Steining
DNS - SD/SN
Normal
DNS - SD/SN
Steining
DNS - SD/SN
Doppelabschnitte
g
Fig. 47
FUTTERART
Feucht und
Feucht, dicht und
Kompaktfest
niedrig (Rasenschnitt)
(Pfriemengras)
DNS - SD DNS - SN
DNS - SD DNS - SN
DNS - SD DNS - SN
DNS - SD DNS - SN
DNS - SD DNS - SN
DNS - SD DNS - SN
(SN)
DEUTSCH
Stny field Stny field
N
M
Dick und hoch
(Grasland-Hirse und
Mais)
DNS - SN
DNS - SN
DNS - SN
DNS - SN
DNS - SN
DNS - SN
Normalzahn
(DNS)
N
M
67
