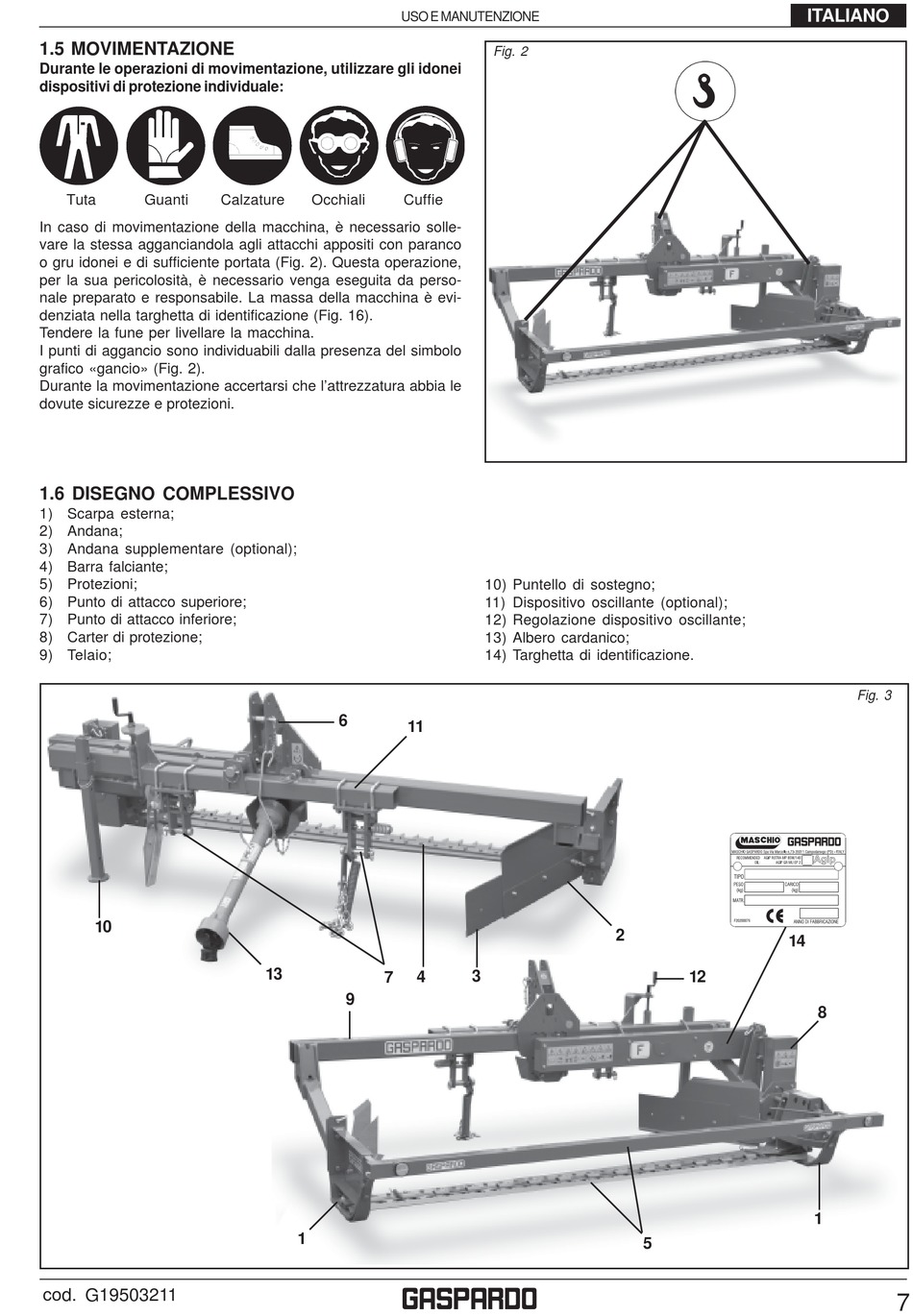

1.5 MOVIMENTAZIONE

Durante le operazioni di movimentazione, utilizzare gli idonei
dispositivi di protezione individuale:
Tuta Guanti
In caso di movimentazione della macchina, è necessario solle-
vare la stessa agganciandola agli attacchi appositi con paranco
o gru idonei e di sufficiente portata (Fig. 2). Questa operazione,
per la sua pericolosità, è necessario venga eseguita da perso-
nale preparato e responsabile. La massa della macchina è evi-
denziata nella targhetta di identificazione (Fig. 16).
Tendere la fune per livellare la macchina.
I punti di aggancio sono individuabili dalla presenza del simbolo
grafico «gancio» (Fig. 2).
Durante la movimentazione accertarsi che l'attrezzatura abbia le
dovute sicurezze e protezioni.

1.6 DISEGNO COMPLESSIVO

1) Scarpa esterna;
2) Andana;
3) Andana supplementare (optional);
4) Barra falciante;
5) Protezioni;
6) Punto di attacco superiore;
7) Punto di attacco inferiore;
8) Carter di protezione;
9) Telaio;
10
cod. G19503211
Calzature Occhiali
6
13
7
9
1
USO E MANUTENZIONE
Fig. 2
Cuffie
10) Puntello di sostegno;
11) Dispositivo oscillante (optional);
12) Regolazione dispositivo oscillante;
13) Albero cardanico;
14) Targhetta di identificazione.
11
3
4
g
2
14
12
5
ITALIANO
Fig. 3
8
1
7
