Inbetriebnahme der Druckluft-Bremsanlage
(Sonderausstattung)
1. Kupplungsköpfe "Vorrat" (Farbe rot) und "Bremse"
(Farbe gelb) der Bremsschläuche an den Schlepper
kupplen. Dabei ist auf eine betriebssichere Schlauch-
verlegung zu achten.
2. Wirkungsweise und Einstellung des handverstellbaren
Druckbegrenzungventils (bei Fahrzeugen mit Druck-
luftbremse ohne ALB).

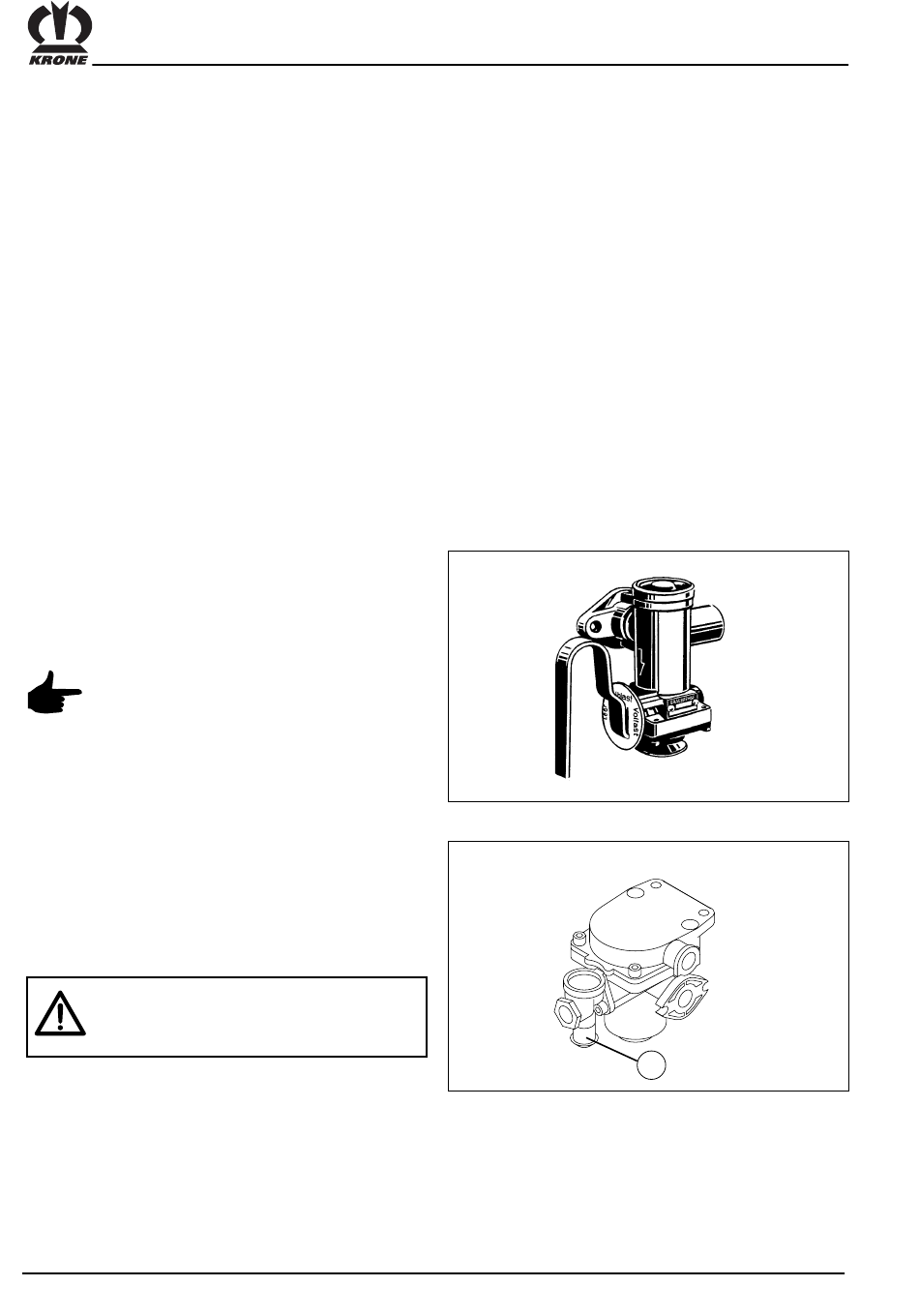

Druckbegrenzungsventil

handverstellbar (Bremskraftregler)

Einstellung und Wirkungsweise

Das Druckbegrenzungsventil begrenzt den Druck in den
Bremszylindern von Anhängefahrzeugen in Abhängigkeit
vom Beladungszustand. Das Ventil befindet sich vorne
links am Wagen.
Der Hebel des Druckbegrenzungsventils
muß manuell, entsprechend dem Bela-
dungszustand des Anhängefahrzeuges in
die Stellungen "Leer", "Halblast" und
"Vollast" eingestellt werden.
Um das abgekuppelte, gebremste Anhängefahrzeug
rangieren zu können, muß der Hebel in Stellung
"Lösen" gebracht werden. Sofern dieses Ventil keine
Lösestellung hat, befindet sich das Löseventil (1) direkt
am Bremsventil, welches sich vorne links an der Achse
befindet.
Vor Betätigung des Löseventils Wagen
gegen Wegrollen sichern.
