Aufbau- und Verwendungsanleitung
Durch Anheben des Keils und Einstecken wird der Riegel arretiert,
durch Einschlagen mit einem 500 g Hammer bis zum Prellschlag
kraftschlüssig mit dem Ständer verbunden (Bild 3).

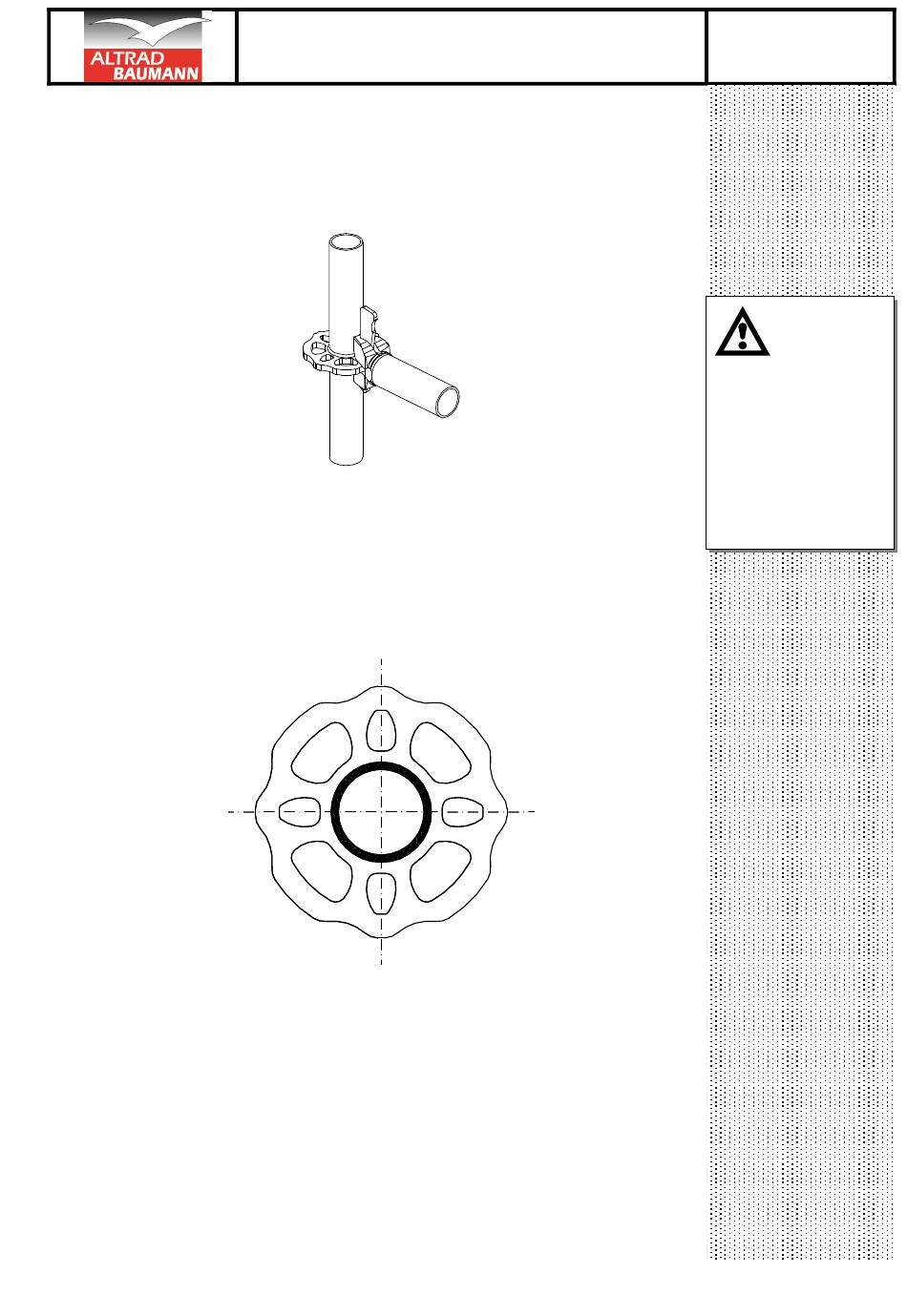

Bild 3: Verkeilen des Kopfstückes
Die Lochscheibe (Bild 4) hat vier kleine Löcher, welche um 90°
versetzt angeordnet sind. Hier werden die Riegel angeschlossen,
wenn exakt ein rechter Winkel im Grundriss erreicht werden soll.
Dieser stellt sich dann beim Verkeilen automatisch ein.
Zwischen den kleinen Löchern befinden sich Langlöcher, welche
einen variablen Riegelanschluss von ±15° ermöglichen. Dadurch
können auch Grundrisse gebildet werden, welche nicht im
90°-Raster liegen.
Die Ausnehmungen am Außenrand der Lochscheibe stellen nicht nur
das besondere Aussehen des VarioTech-Gerüstknotens dar, sondern
sparen Gewicht ein und sorgen für eine bessere Stapelbarkeit der
Stiele in der Palette. Wegen der dadurch erreichten unrunden Form
können sie auf einer schrägen Fläche nicht wegrollen.
Modulsystem VarioTech
Bild 4: Lochscheibe
Mai 2012
Seite 7
Keile sofort nach
Montage der
Bauteile mit einem
500 g Hammer bis
zum Prellschlag
festschlagen !
