Modulsystem VarioTech
Aufbau- und Verwendungsanleitung

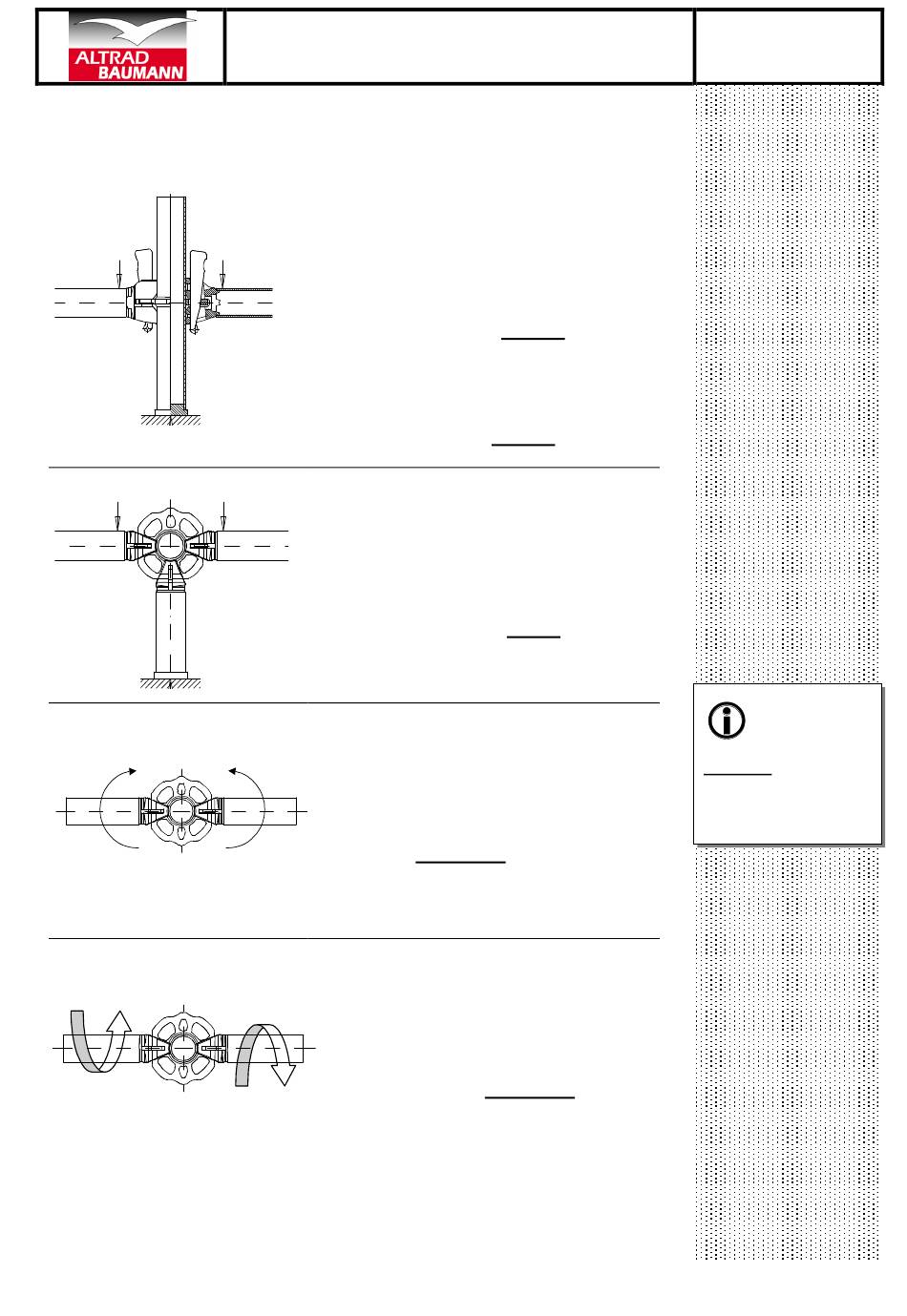

Die vertikale Querkraft Vz stellt die
Auflagerkraft der Belagriegel dar. Sie
darf auch als Einzellast hinter dem
Keilkopf aufgebracht werden.
Für einen Riegelanschluß gilt:
zul Vz = ± 17.3 kN
Die Lochscheibe kann aus mehreren
Riegeln maximal aufnehmen:
ΣVz = ± 48.8 kN
Die horizontale Querkraft Vy stellt
Auflagerkräfte aus Wind oder sonstigen
horizontal wirkenden Lasten dar.
zul Vy = ± 6.2 kN
Das Biegemoment Mz ist das
horizontale Kragmoment
zul Mz = ± 14.5 kNcm
T
Torsionsmomente MT verdrehen die
Riegel um ihre Längsachse.
zul MT = ± 38.7 kNcm
Mai 2012
Seite 59
Achtung!
Die Angaben sind
Gebrauchslasten !
