Modulsystem VarioTech
Seite 51
Aufbau- und Verwendungsanleitung
3.3.5 Konsolen
Konsolen für Rundrohrauflage (Anlage B, Seiten 58 und 59) gibt
es mit 0.39 m und 0.73 m Systembreite (Bild 45), d.h. für eine
bzw. zwei Belagtafeln. Die Konsolen sind so ausgebildet, dass sie
im Grundriss unter 90° an einem Ständer angebracht werden
können (Ecklösung).
Konsole 39
Konsole 73

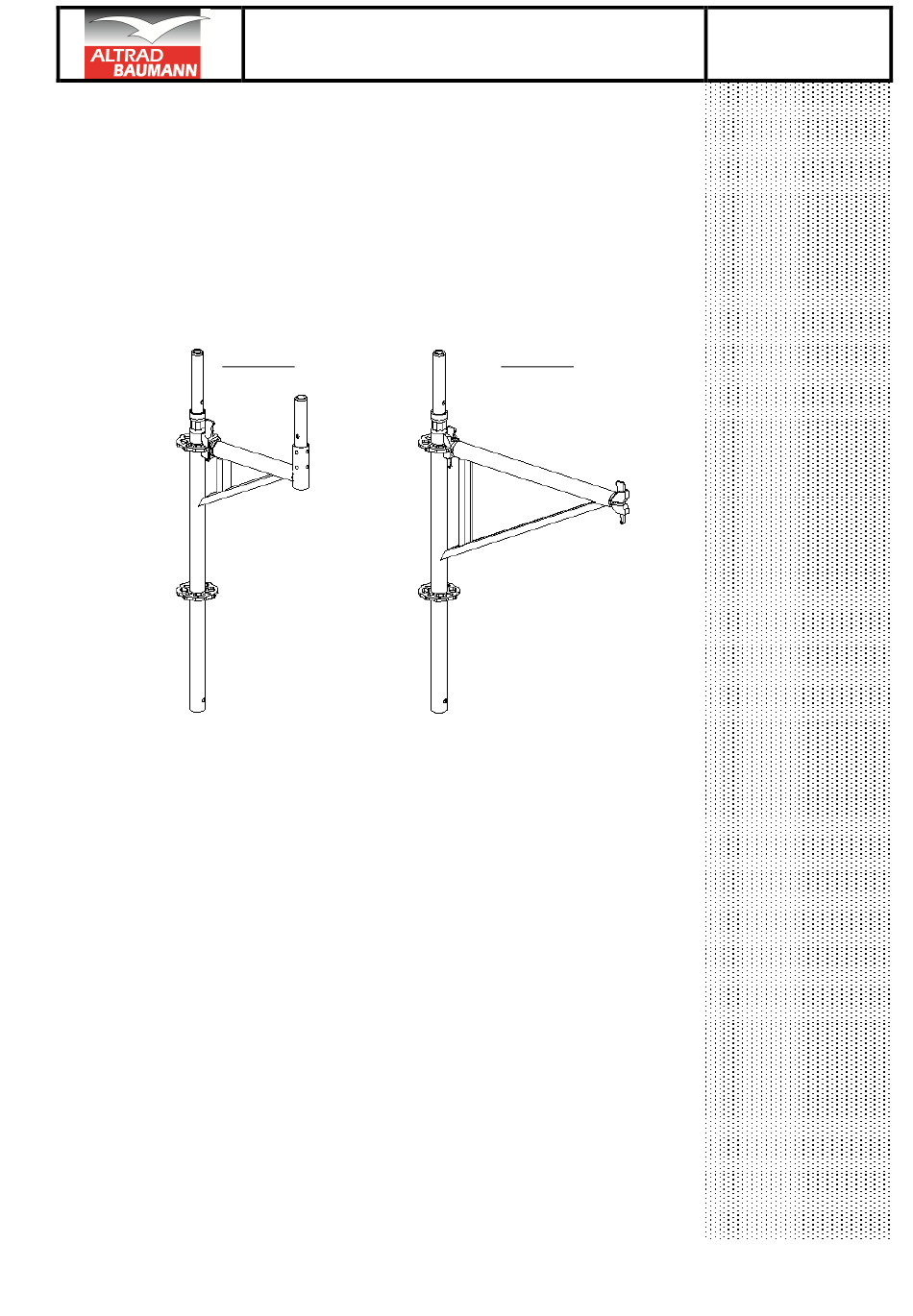

Bild 45: Konsolen für Rohrauflage
Die Konsole 39 weist einen angeschweißten Rohrverbinder auf.
Hier kann ein Vertikalstiel 100 als Geländerpfosten direkt
aufgesteckt werden. Die Konsole 73 ist an der Spitze mit einem
Anschlusskopf
versehen, an den man bei Bedarf einen
Vertikalstiel anschließen kann. Als Geländerpfosten wird der
Anfangsstiel 116 (Anlage B, Seite 17) empfohlen.
Will man auf der Konsole 73 weiter nach oben einrüsten, kann zur
Entlastung die Konsolspitze zusätzlich durch eine oder zwei
Vertikaldiagonalen
abgestützt
werden,
und
zwar
mit
der
Ausführung 73 * 200 gemäß Anlage B, Seite 36.
Bei der variablen Konsole (Anlage B, Seite 60) können wahlweise
eine oder zwei Belagtafeln aufgelegt werden. Dazu ist lediglich der
Keilkopf mit dem angeschweißten Rohrstück von einem in das
andere Auflagerrohr umzustecken und mit dem Bolzen zu
befestigen. Bild 46 zeigt links die Anordnung für einen Belag
(Konsole 39) und rechts die für zwei Beläge (Konsole 73).
Mai 2012
