Aufbau- und Verwendungsanleitung
3.2.5 Konsolen für U-Auflage
Modulsystem VarioTech
Konsolen für U-Auflage gibt es für eine und für zwei Belagtafeln
(Anlage B, Seiten 54 und 56). Die Belagaufnahmen bestehen aus
dem gleichen U-Profil wie bei den Auflagerriegeln. Die Konsolen
sind so ausgebildet, dass sie im Grundriss unter 90° an einem
Ständer angebracht werden können (Ecklösung).

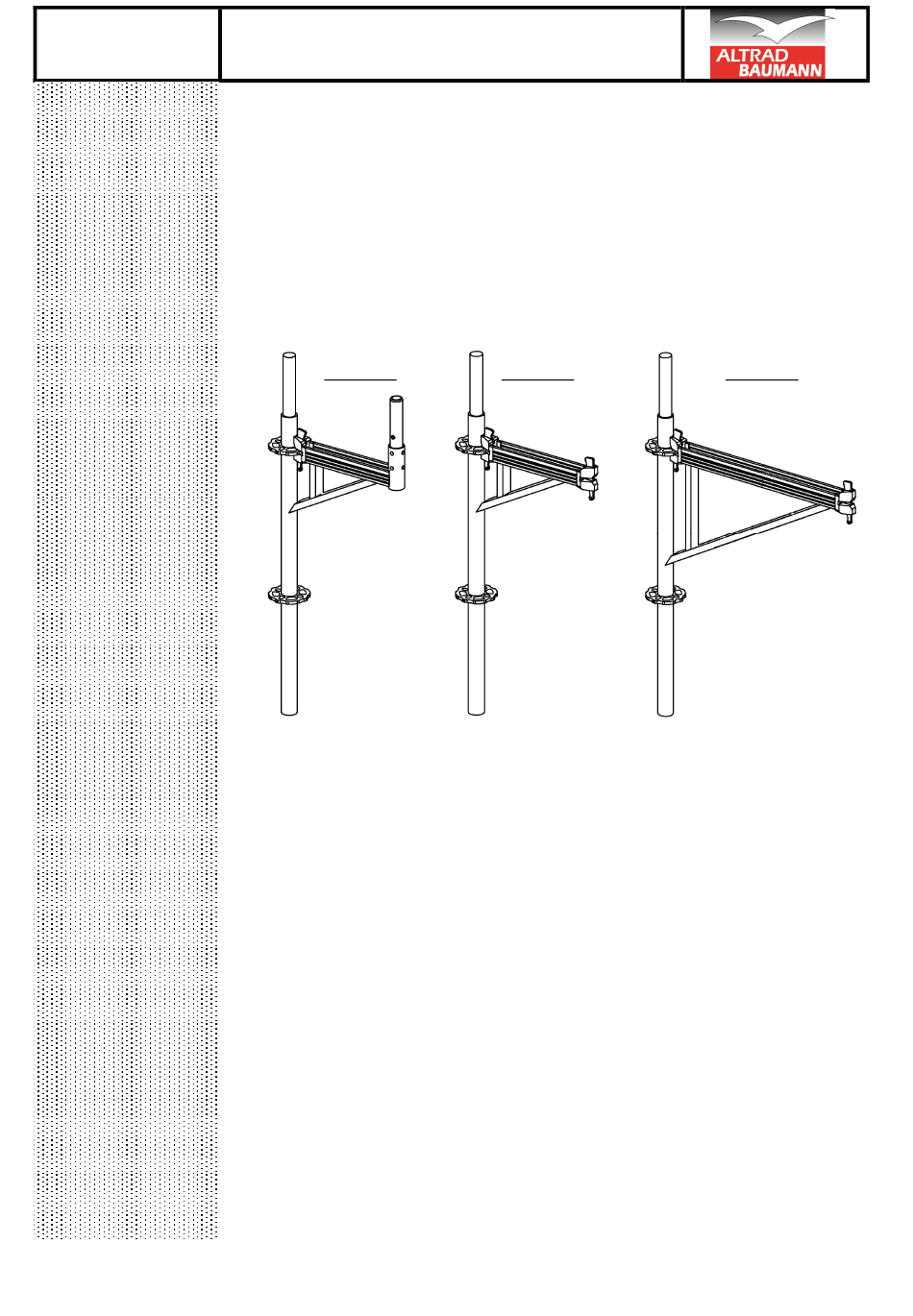

Konsole 39
Bild 36: Konsolen für U-Auflage
Die Konsole 39 weist einen angeschweißten Rohrverbinder auf.
Hier kann ein Vertikalstiel 100 als Geländerpfosten direkt
aufgesteckt werden. Die Konsolen 42 und 73 sind an der Spitze mit
einem Anschlusskopf versehen, an den man bei Bedarf einen
Vertikalstiel anschließen kann. Als Geländerpfosten wird der
Anfangsstiel 116 (Anlage B, Seite 17) empfohlen.
Will man auf der Konsole 73 weiter nach oben einrüsten, kann zur
Entlastung die Konsolspitze zusätzlich durch eine oder zwei
Vertikaldiagonalen abgestützt werden, und zwar mit der Ausführung
73 * 200 gemäß Anlage B, Seite 36.
Bei der variablen Konsole (Anlage B, Seite 57) können wahlweise
eine oder zwei Belagtafeln aufgelegt werden. Dazu ist lediglich der
Keilkopf mit dem angeschweißten Rohrstück von einem in das
andere U-Profil umzustecken und mit den Federsteckbolzen zu
befestigen. Bild 37 zeigt links die Anordnung für einen Belag
(Konsole 39) und rechts die für zwei Beläge (Konsole 73).
Mai 2012
Konsole 42
Konsole 73
