Aufbau- und Verwendungsanleitung
1.5 Montage der Knotenverbindung
Als Knotenverbindung (Riegel - Ständerrohr) wurde das Keilschloss-
Prinzip gewählt. Hierbei ergibt sich bereits bei lose eingestecktem
Keil die Formschlüssigkeit des Gerüstes. Durch Schläge mit dem
Hammer auf den Keil stellt sich ein fester Kraftschluss ein. Das
Kopfstück wird an der oberen und unteren Anlagefläche gegen das
Ständerrohr gepresst (Bild 1), wodurch eine äußerst biegesteife
Verbindung entsteht.

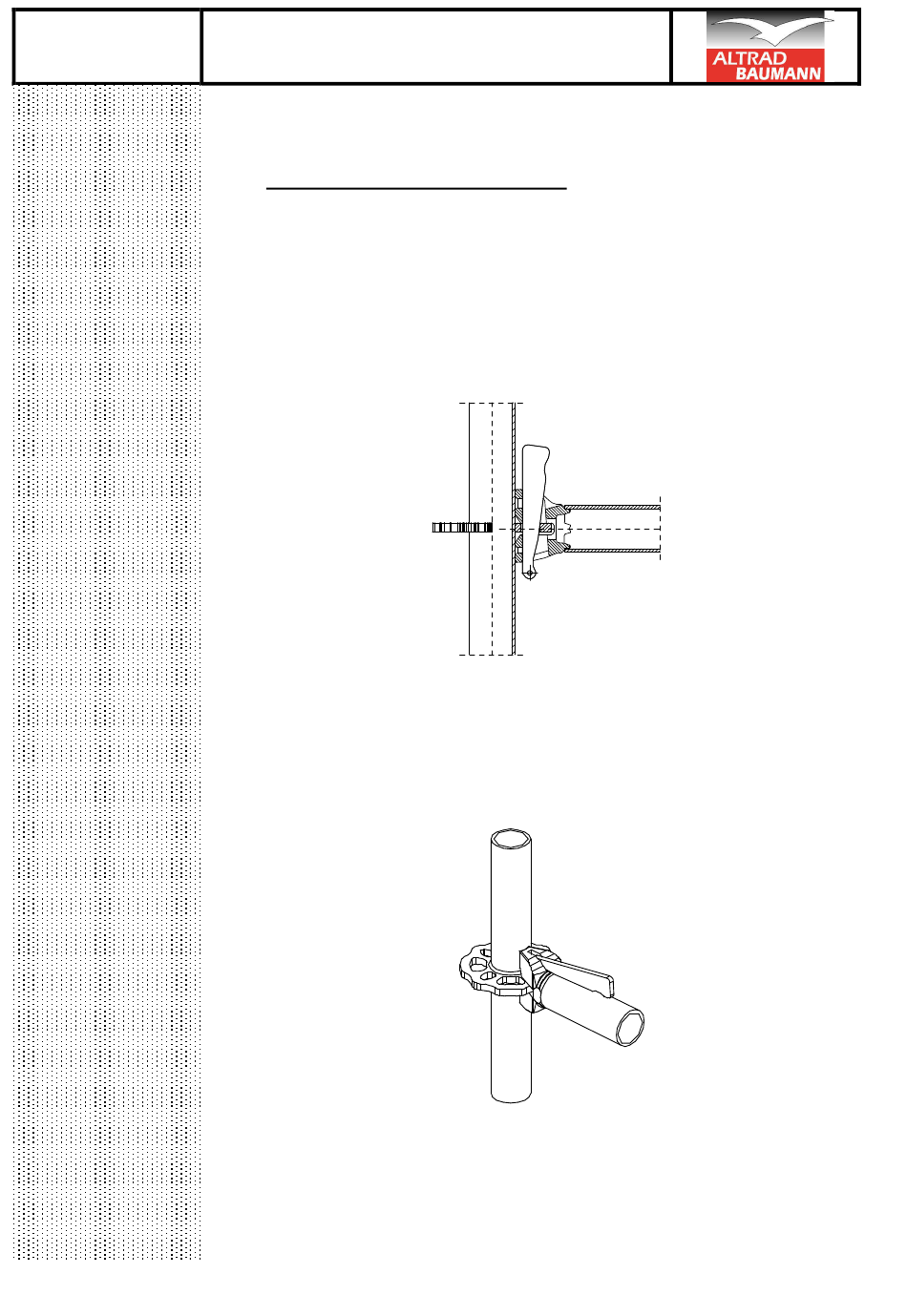

Bild 1: Keilschloss-Verbindung
Das Riegelkopfstück wird seitlich über die Lochscheibe geschoben.
Dabei liegt der Keil horizontal auf dem Riegelrohr (Bild 2), durch
einen Niet an der Spitze unverlierbar gehalten.
Bild 2: Einschieben des Kopfstückes
