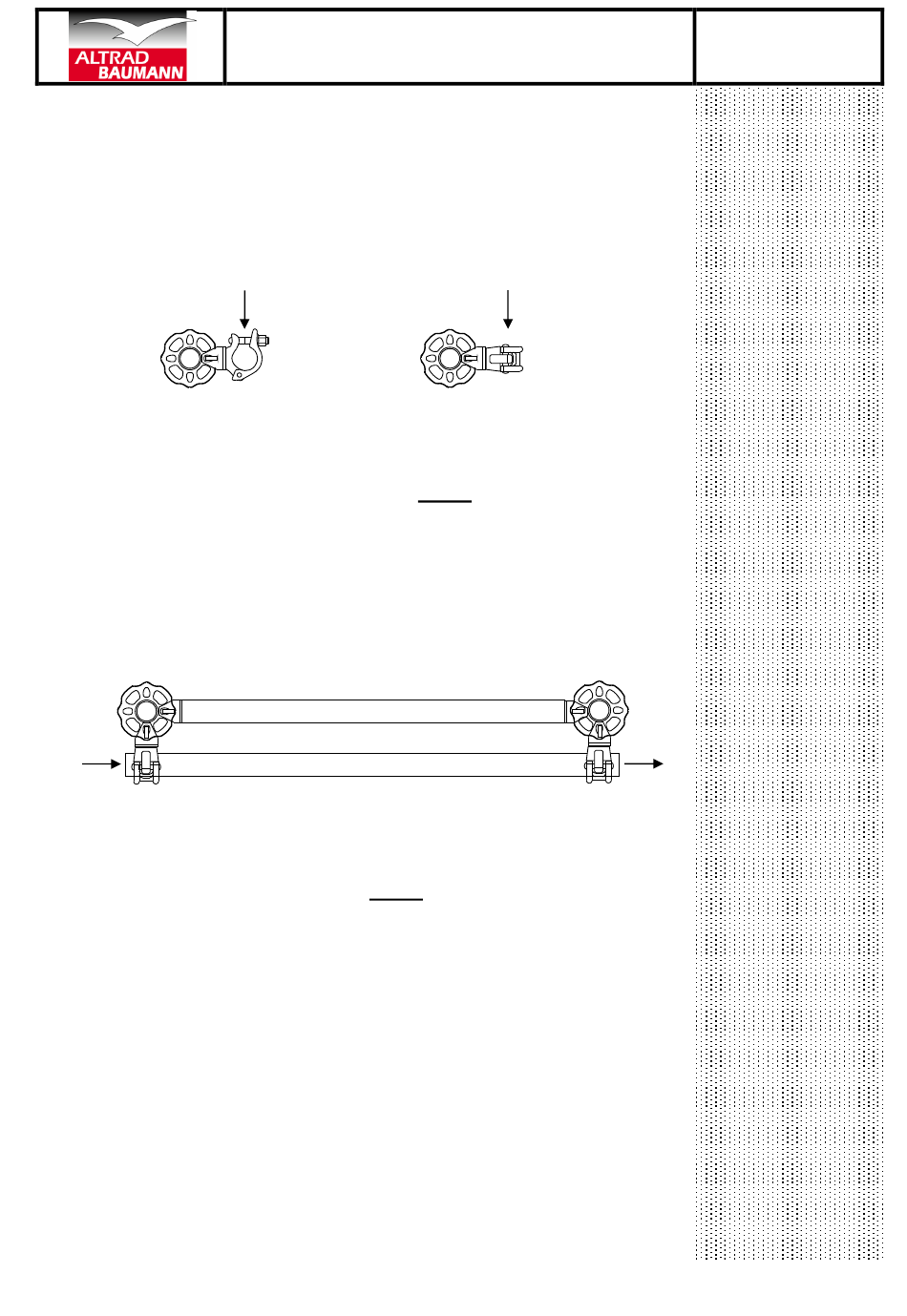

Die horizontale Tragfähigkeit der Keilkopfkupplungen kann aus den
Werten Vy = ± 6.2 kN und Mz = ± 14.5 kNcm (siehe Ziffer 5.2)
bestimmt werden.
H1
H1
Für die einzelne Keilkopfkupplung gilt:
zul H1 = 14.5 / 8.8 = 1.7 kN
Wenn mindestens zwei Keilkopfkupplungen über ein Rohr verbunden
sind, kann die volle Querkraft Vy angesetzt werden.
H2
H2
Je Keilkopfkupplung gilt:
zul H2 = 6.2 kN
