Seite 50
Aufbau- und Verwendungsanleitung
3.3.3 Gitterträger mit 4 Keilköpfen
3.3.4 Anordnung der Beläge
Modulsystem VarioTech
Die Gitterträger für Rohrauflage haben eine Systemhöhe von
50 cm und werden mit Ober- und Untergurt an die Scheiben der
Ständerrohre angeschlossen. Dadurch wird die Gerüstkon-
struktion
in
der
Aussteifungsmaßnahmen sind in der Regel nicht erforderlich.

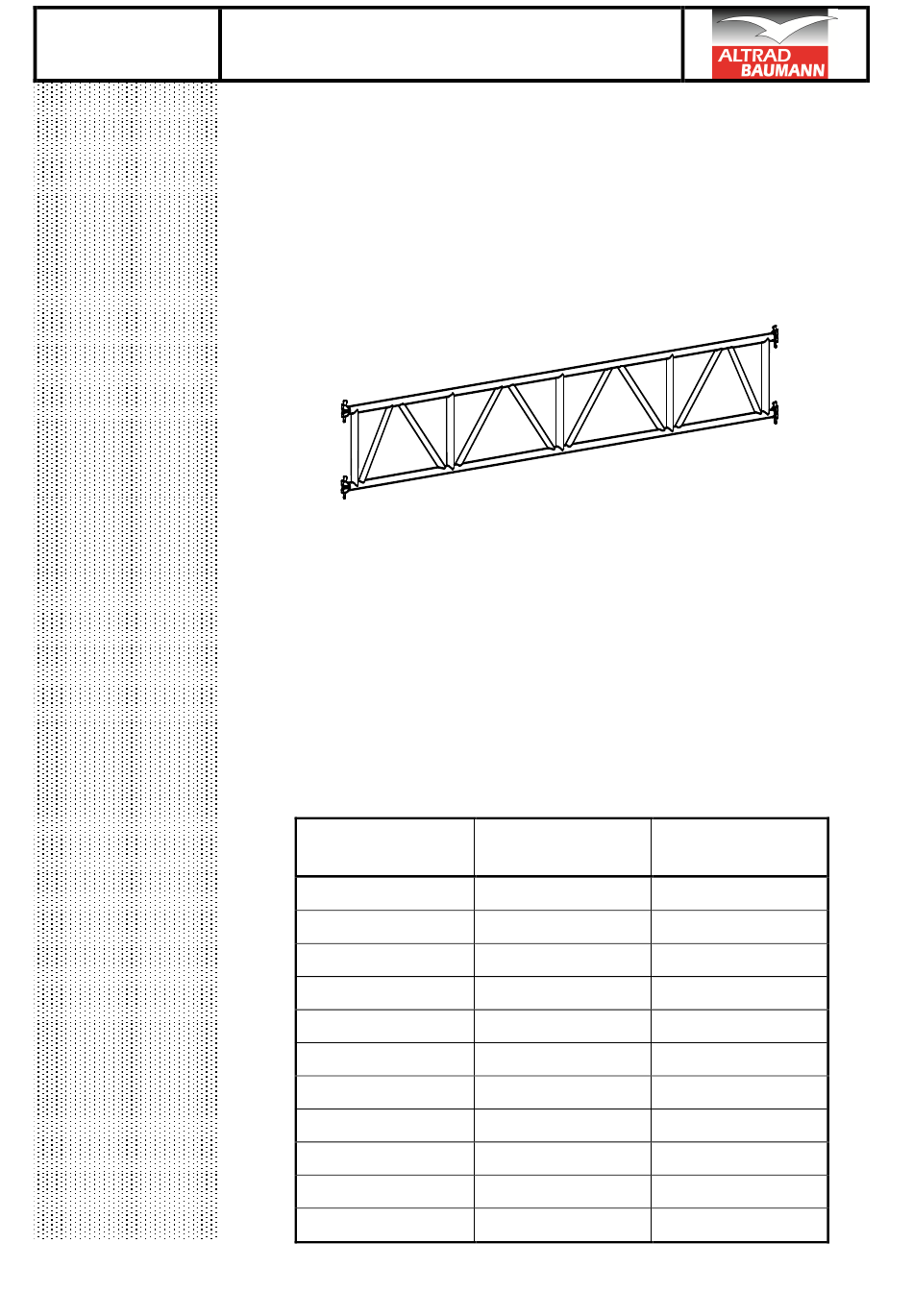

Bild 44: Gitterträger für Rohrauflage
Es werden Längen von 4.14 m, 5.14 m und 6.14 m hergestellt
(Anlage B, Seite 75). Es können drei 32er Beläge pro lfdm
eingebaut werden. Zusätzlich benötigt man einen 19er Ausgleichs-
boden je Träger.
Die Anordnung der Rundrohrbeläge kann wie bei der U-Auflage in
Abhängigkeit von der Riegellänge gemäß Tabelle 3 erfolgen.
Tabelle 3:
Belegung der Auflagerriegel und Gitterträger
Riegellänge
(m)
0.42
0.73
1.09
1.40
1.57
2.07
2.57
3.07
4.14
5.14
6.14
Mai 2012
Gitterträgerebene
sehr
Belagtafel 32
(Stck)
1
2
3
4
4
6
7
9
12
15
18
stabil.
Weitere
Belagtafel 19
(Stck)
0
0
0
0
1
0
1
0
1
1
1
