Modulsystem VarioTech
Seite 52
Aufbau- und Verwendungsanleitung
Einbausituation 39
Einbausituation 73

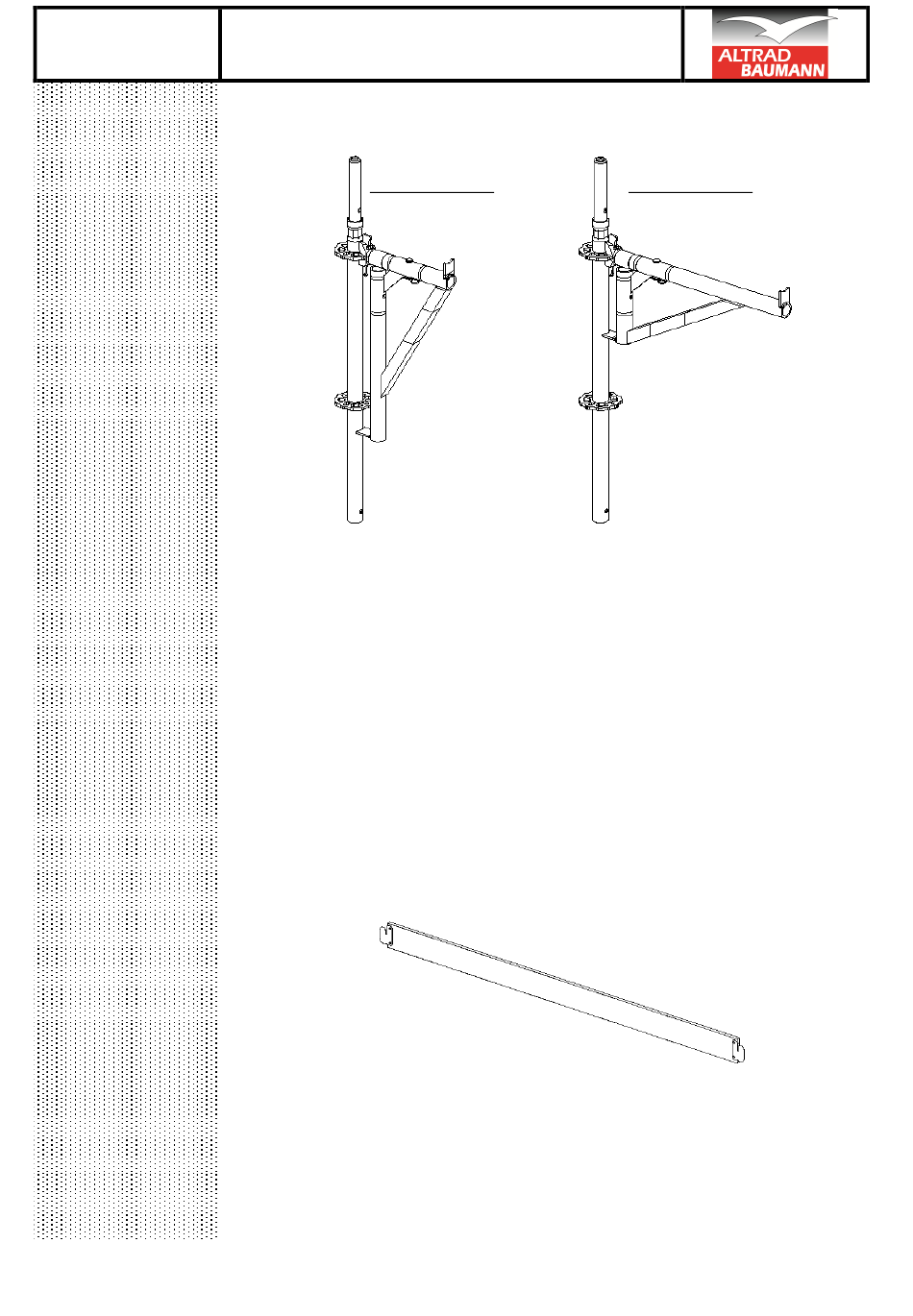

Bild 46: Variable Konsole 39 / 73 (Rohr-Auflage)
3.3.6 Bordbretter
Die Bordbretter gemäß Anlage B, Seiten 50 bis 52 sind mit
geschlitzten Beschlägen versehen. Diese werden hinter die Keile
der Auflagerriegel geschoben. Die Bordbretter stehen dann noch auf
der Kante der Beläge (Detail 1). An den Ecken werden die Schlitze
ineinander geschoben. Dabei ist ein Ende mit dem Schlitz nach
oben offen und quer dazu mit dem Schlitz nach unten offen (oder
umgekehrt) zu verwenden (Detail 2). Die Verwendung der Bord-
bretter gilt wie dargestellt sowohl für die U-Auflage als auch für die
Rundrohr-Auflage.
Bild 47: Alu-Bordbrett (von außen gesehen)
Mai 2012
