3.2.4 U-Gitterträger mit 4 Keilköpfen
Die U-Gitterträger mit 4 Keilköpfen (Anlage B, Seiten 72 und 73)
haben einen Gurtabstand von 50 cm. Dadurch können beide Gurte
an die Lochscheiben angeschlossen werden. Der Obergurt besteht
aus einem U-Profil, der Untergurt aus einem Rundrohr ∅ 48.3 mm.
Durch den doppelten Anschluss je Seite an die Ständerrohre wird
die Gerüstkonstruktion in der Gitterträgerebene so stabil, dass
weitere Aussteifungsmaßnahmen in der Regel nicht erforderlich
sind.
Die Belegung der Gitterträger erfolgt wie bei den Doppelriegeln mit
Regelböden
(vgl. Ziffer 3.2.3). Deren Anzahl ist in Tabelle 2 angegeben. Der
Ausgleichsboden kann jeweils an beliebiger Stelle eingebaut
werden.
Tabelle 2: Belegung der U-Gitterträger
Trägerlänge
(m)
2.07
2.57
3.07
4.14
5.14
6.14
Modulsystem VarioTech
Aufbau- und Verwendungsanleitung

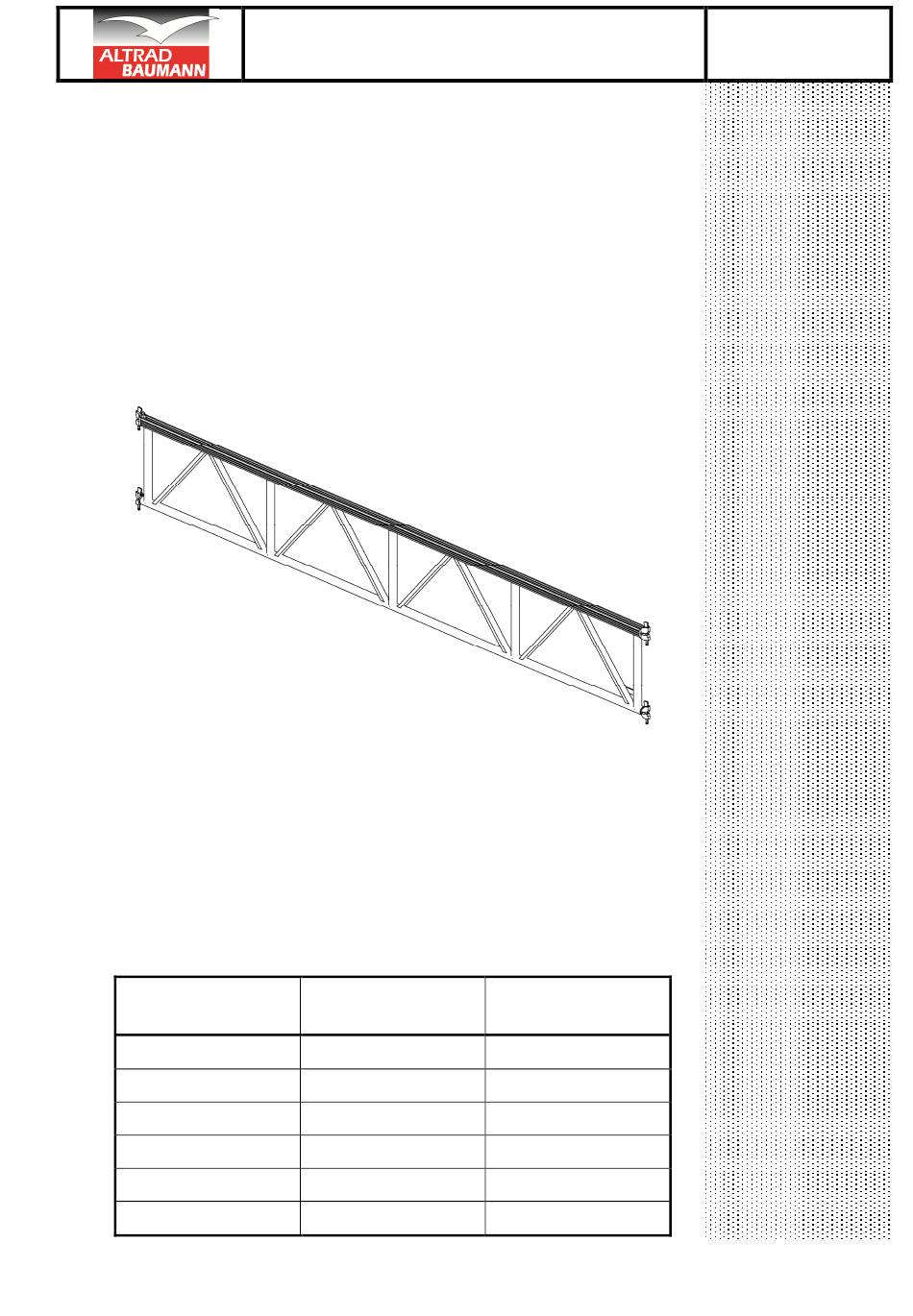

Bild 35: Gitterträger für U-Auflage
32 cm
und
einzelnen
Belagtafel 32
(Stck)
6
7
9
12
15
18
Ausgleichsböden
Belagtafel 19
(Stck)
0
1
0
1
1
1
Mai 2012
Seite 45
19 cm
