Seite 22
Während der
Montage des MSG
besteht erhöhte
Absturzgefahr !
In diesem Feld ist
deshalb vorher der
komplette 3-teilige
Seitenschutz
einzubauen !
Sicherung des
MSG-Pfostens
Modulsystem VarioTech
Aufbau- und Verwendungsanleitung
Die Pfosten bestehen aus einem Außen- und einem Innenrohr. Die
Gabeln sowie die Aufnahmehaken für die Teleskopgeländer sind am
Innenrohr
befestigt,
Geländersicherung ist frei beweglich über das Innenrohr geschoben
(siehe Bild 17). Der untere Schließbügel ist mit einem Loch versehen,
das im verriegelten Zustand über einem Sicherungsbolzen auf der
unteren Gabel sitzt.
Einbau des Montagesicherheitsgeländers
Die Pfosten werden außen vor den Ständerrohren montiert. Sie
können von oben und von unten bedient werden. Beim Hochbau
werden sie von oben durch Anheben (Entriegeln des Schließbügels)
und Drehen des Außenrohres im Uhrzeigersinn (Bild 18, Schritte 1
und 2) gelöst und 2 m höher so eingebaut, dass die untere Gabel auf
den Keilen der Geländer-Horizontalriegel in ca. 1 m Höhe über der
Standebene zu liegen kommt. Zum Verschließen wird das Außenrohr
entgegen dem Uhrzeigersinn gedreht und so abgesenkt, dass sich
der untere Schließbügel über den Sicherungsbolzen schiebt (Bild 18,
Schritte 3 und 4).

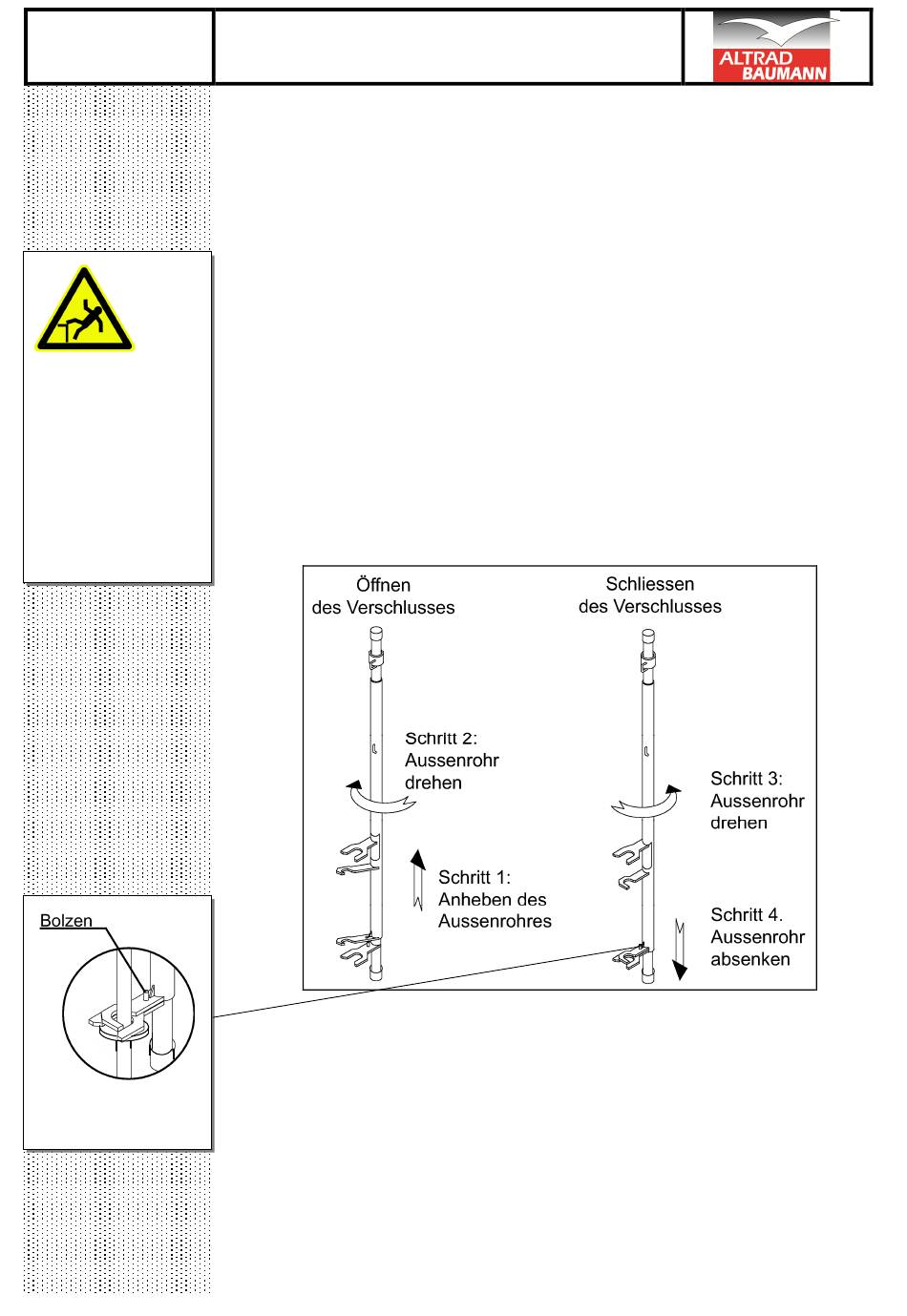

Bild 18: Funktionen des MSG-Pfostens
Beim ersten Einbau der Pfosten werden die Teleskopgeländer über
die Aufnahmehaken geschoben, wo sie bis zum Ende des Einsatzes
verbleiben. Die Sicherungshülse verhindert ein unbeabsichtigtes
Herausfallen.
Die Teleskopgeländer werden von Ebene zu Ebene mit den Pfosten
nach oben gesetzt. Durch die Teleskopierbarkeit werden dabei
sowohl die horizontale als auch die diagonale Länge des
Aufstiegsfeldes abgedeckt (Bilder 19 und 20).
die
Schließbügel
