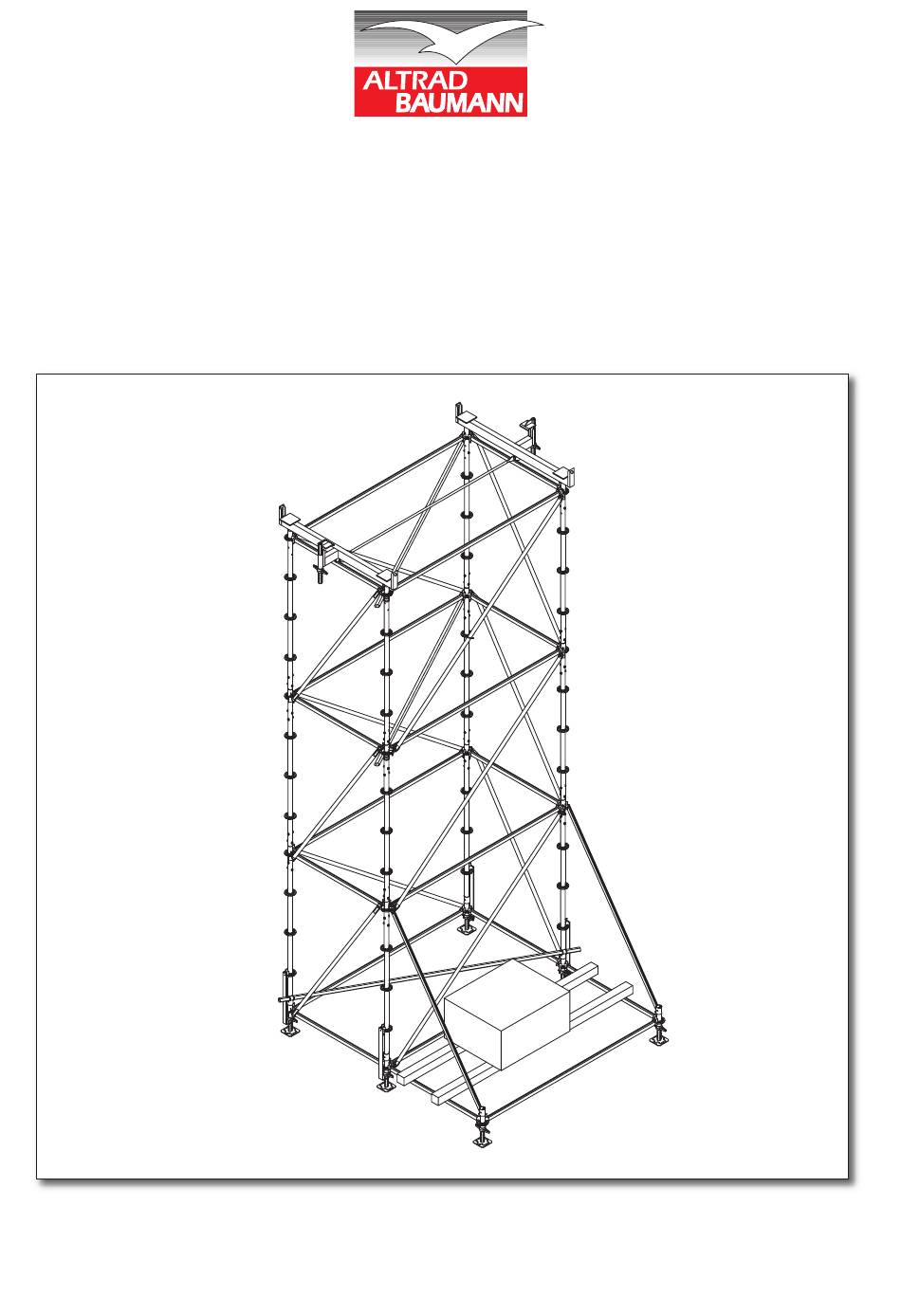

- Seite 1 Aufbau und Verwendungsanleitung für das Untergestell für Maurermaten mit dem Modulgerüstsystem Vario-Tech Zulassungs Nr.: Z-8.22-900 Verbindungsriegel für Mauermat Art.-Nr.: 57 50 00 ALTRAD Baumann GmbH Ritter-Heinrich-Strasse 6-12 D 88471 Laupheim...
-
Seite 2: Verwendung
Verwendung Mit dem Vario-Tech Modulgerüst und dem Verbindungsriegel für Maurermaten kann ein Untergestell bis zu einer Höhe von 6,40 m gebaut werden. Auch ein fahrbarer Unterbau bis zu einer zulässigen Aufbauhöhe von 2,40 m ist möglich. Aufbau Allgemeines 2.1.2 Die Montage des Modulgerüstes sowie des Verbindungsriegels ist nur Personen gestattet, die mit dieser und des Vario-Tech Gerüstsystems Aufbau- und Verwendungsanleitung hinreichend vertraut sind. - Seite 3 Detail A Bild 1 B Anfangsstück A Gewindefussplatte maximaler Spindel- auszug 20 cm Aufbauhöhe 6 m 2.2.3 Montage der Riegel C an den Anfangsstücken (siehe Bild 2). Der Anschlußkopf ist mit seinem Schlitz soweit über den Anschlussteller zu schieben, bis die Stirnseite des Kopfes am Rohr des Stieles anliegt.
- Seite 4 2.2.7 Die Gewindefussplatten A müssen mit der Fußspindelsicherung G an den Vertikalstielen gegen herausfallen gesichert werden. Alle Flügelmuttern der Gewindefussplatten A paralellel zu einem Riegel C stellen. Mit der Rundeisen-Gabel der Fußspindelsicherung an der Flügelmutter einhängen. Die Fussspindel- sicherung senkrecht stellen und mit dem Anschlusskopf am Anschlussteller befestigen (siehe Bild 4). Bild 4 Bild 5 Anfangsstück...
- Seite 5 Bild 7 F Diagonale AB 310140 Vertikalstiele E Detail E mit Rohrverbinder Verbindung der Vertikastiele mit den Schrauben M10 x 65 Achtung: Bauseitiger Ballast wird bei 4 m Höhe 1,0 kN (100 kg) und bei 6 m Höhe 4,0 kN (400 kg) notwendig. 2.5.3 Die Vertikalstiele sind bei den Höhen von 4 m und 6 m mit den Schrauben an den Stössen zu verbinden (siehe Detail E).
- Seite 6 Abbau Material von Maurermaten entfernen Geländer abbauen Maurermat von Gerüst heben Gerüst von oben nach unten abbauen. Für den Abbau der Untergestelle die höher als 4 m bzw. 6 m sind Montagebohlen oder Stahlböden für Rohrauflage für einen sicheren Standplatz zu verwenden. Aufbauvarianten des Untergestells Fahrbare Ausführung Standhöhe ca.
-
Seite 7: Starre Ausführung Standhöhe Ca. 4,40 M (Siehe Bild 12) Mit Ballast Und Verbreiterung
Starre Ausführung Standhöhe ca. 4,40 m (siehe Bild 12) mit Ballast und Verbreiterung Bild 12 Ballast bauseits = 1,0 kN (100kg) Starre Ausführung Standhöhe ca. 6,40 m (siehe Bild 13) mit Ballast und Verbreiterung Bild 13 Ballast bauseits = 4,0 kN (400kg) -
Seite 8: Index Bezeichnung
L= 2,57 m AB 202 387 L= 3,07 m AB 202 388 ALTRAD Baumann GmbH I Ritter-Heinrich-Strasse 6-12 I D 88471 Laupheim Tel.: +49 (0) 73 92/70 98-0 I Fax: +49 (0) 73 92/70 98-555 Internet: www.altradbaumann.de | Mail: info@altradbaumann.de Internet: www.altradbaumann.at | Mail: info@altradbaumann.at...
