Modulsystem VarioTech
Seite 49
Aufbau- und Verwendungsanleitung
3.3.2 Auflagerriegel
Die Rundrohrriegel (Anlage B, Seite 28) können bis zu einer
Länge von 1.57 m sinnvoll auch als Auflagerriegel eingesetzt
werden. Die zulässige Belastung ist in Kapitel 5, Tabelle 9
angegeben.

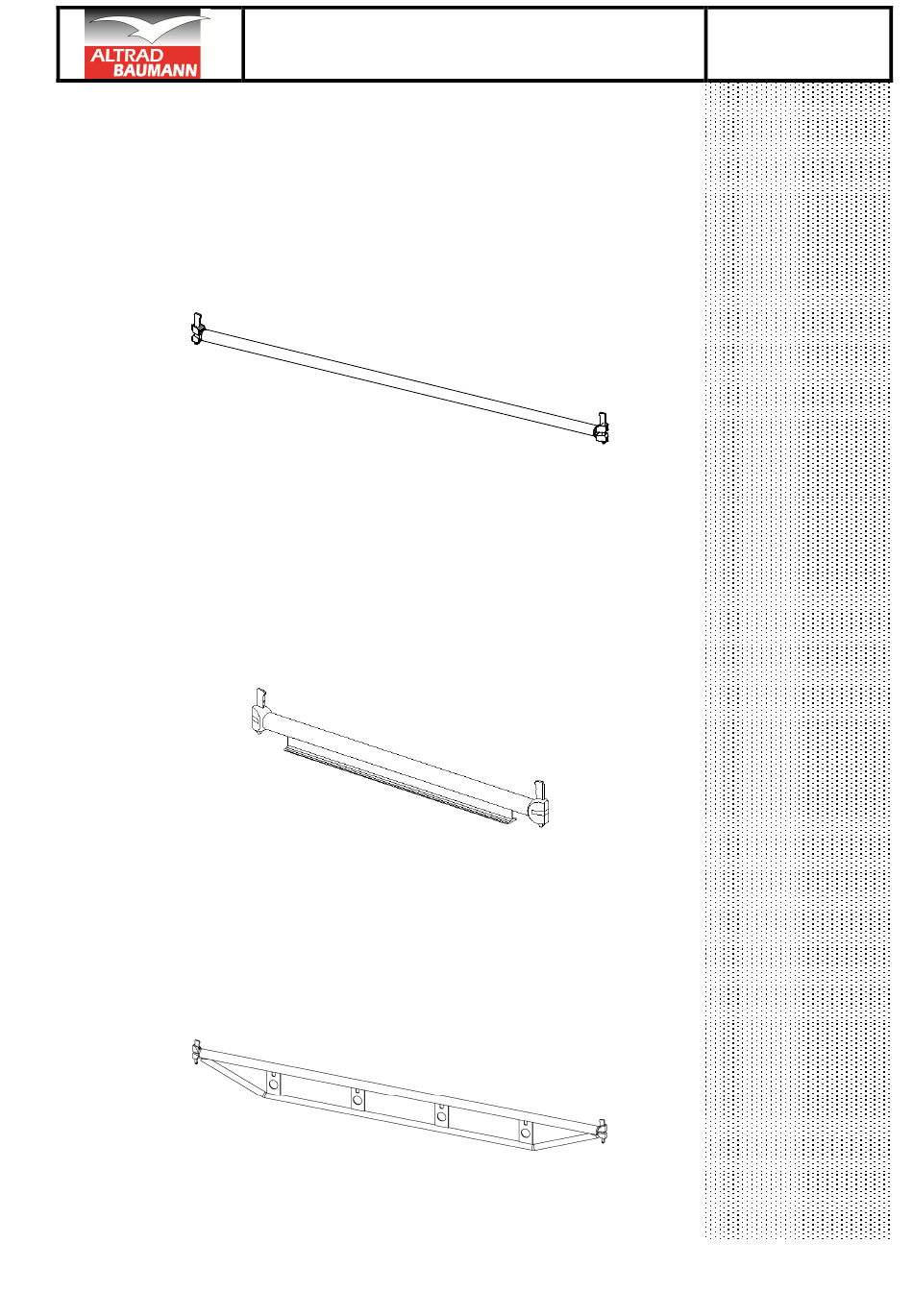

Bild 41: Rundrohrriegel
Zur Aufnahme höherer Lasten werden die Riegel der Längen
1.09 m und 1.40 m auch mit untergesetzter Verstärkung aus
einem T-Profil gefertigt (Anlage B, Seite 34). Die Verriegelung der
Abhebesicherungen an den Böden wird dadurch nicht behindert.
Durch die Bauhöhe von nur 88 mm ist eine größtmögliche
Kopffreiheit gegeben.
Bild 42: Auflagerriegel 109, verstärkt
Die Längen 1.57 m, 2.07 m, 2.57 m und 3.07 m werden als
Doppelriegel ausgeführt (Anlage B, Seite 74). Die Konstruktion ist
den höheren Belastungsanforderungen angepasst (siehe hierzu
Kapitel 5).
Bild 43: Doppelriegel für Rohrauflage
Mai 2012
