Seite 14
Ausführung so
wählen, dass der
dreiteilige
Seitenschutz an der
Gerüstaußenseite
ordnungsgemäß
eingebaut werden
kann.
Alle dargestellten
Varianten können
sowohl mit Rohr-
Auflage als auch mit
U-Auflage gebaut
werden.
Modulsystem VarioTech
Aufbau- und Verwendungsanleitung
Bild 12 zeigt verschiedene Möglichkeiten der Einrüstung einer
Außenecke. Die Varianten C (ohne Konsolen) und D (mit Konsolen
vor der Fassade) sind bezüglich der Lage der aufeinander stoßenden
Gerüste variabel. Variante E stellt das Optimum mit der geringsten
Anzahl von Stielen dar. Hier ist allerdings ein Horizontalriegel (Rohr-
Auflage) bzw. ein U-Doppelriegel als Auflagerträger erforderlich.
Seitenschutz
73
Seitenschutz
Seitenschutz

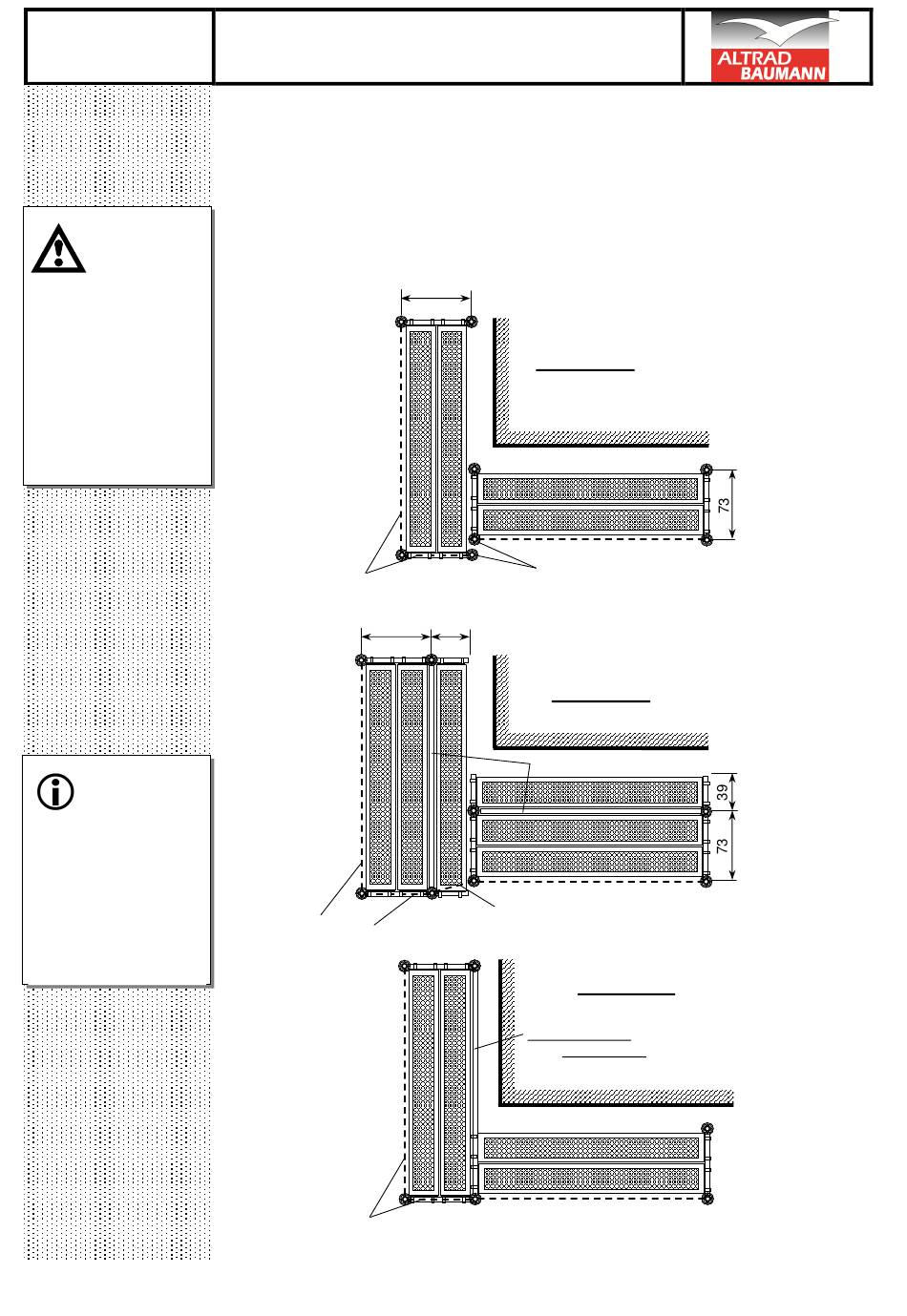

Bild 12: Einrüstung von Außenecken
73
Variante C
mit Rohren und Kupplungen
bzw. kurzen Riegeln verbinden.
39
Variante D
Horizontalriegel
mit Rohren und Kupplungen
bzw. kurzen Riegeln verbinden.
Variante E
Horizontalriegel (Anlage B, Seite 28) für Rohr-Auflage
bzw. Doppelriegel für U-Auflage (Anlage B, Seite 71)
