Seite 42
Aufbau- und Verwendungsanleitung

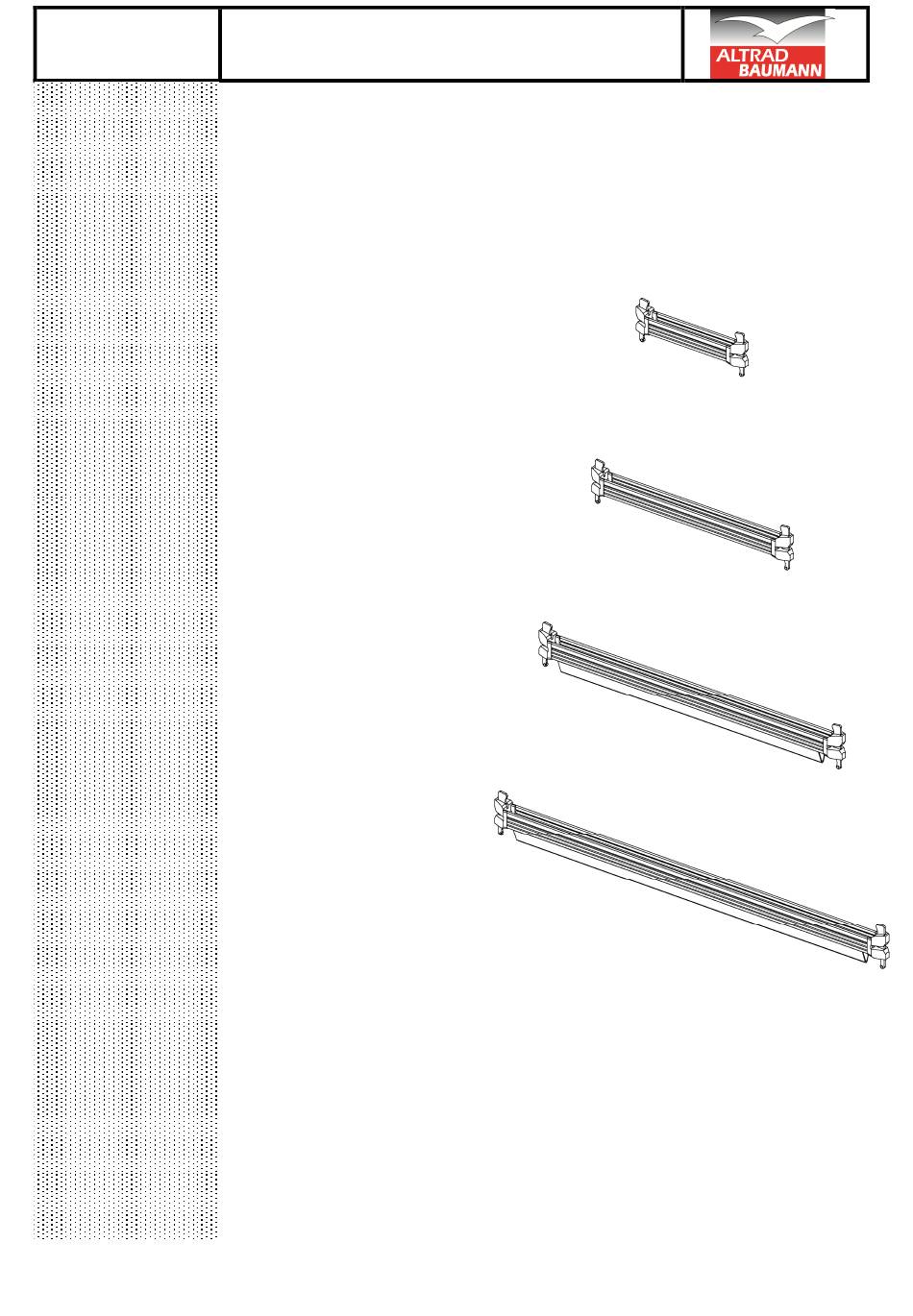

3.2.2 Belagriegel U-Auflage
Achsmaß 1-bohlig = 42 cm
Achsmaß 2-bohlig = 73 cm
entspricht der Breite des
Achsmaß 3-bohlig = 109 cm
entspricht der Breite des
Achsmaß 4-bohlig = 140 cm
3.2.3 Doppelriegel U-Auflage
Modulsystem VarioTech
Die einfachen U-Auflagerriegel (Anlage B, Seiten 29 und 30) sind für
einen bis vier Belagtafeln 32 vorgesehen.
Vertikalrahmens
Profitech S 73 plus
Vertikalrahmens
Profitech S 109
Bei den U-Auflage-Doppelriegeln (Anlage B, Seite 71) müssen zum
Teil 19 cm breite Belagtafeln (Anlage B, Seite 42) als Ausgleichs-
böden eingebaut werden. Die Anordnung der Böden für die
einzelnen Feldlängen sind auf den folgenden Seiten im Detail
dargestellt.
Mai 2012
