Modulsystem VarioTech
Seite 47
Aufbau- und Verwendungsanleitung

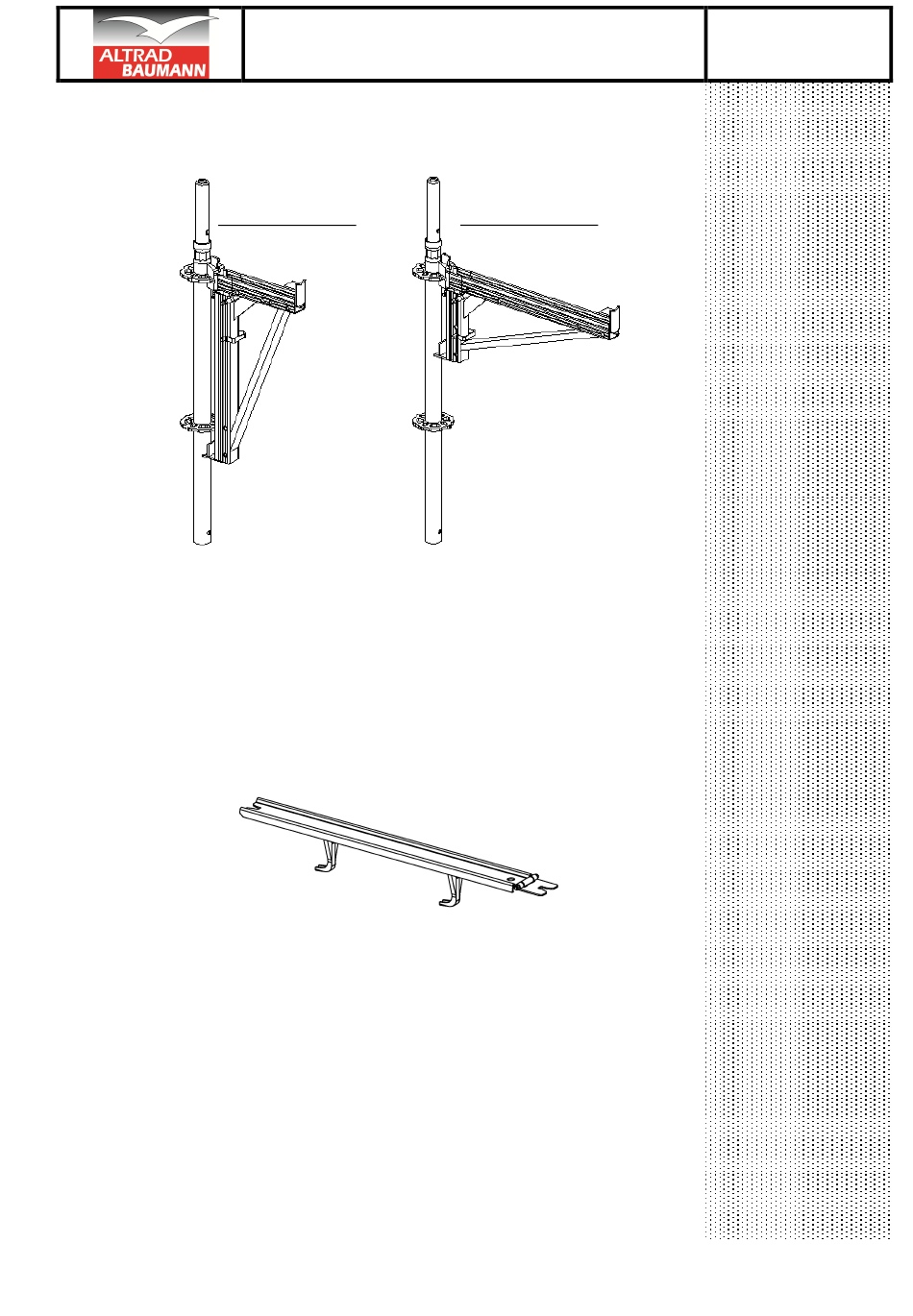

Einbausituation „39"
Einbausituation „73"
Bild 37: Variable Konsole 39 / 73 (U-Auflage)
3.2.6 Belagsicherung und Bordbretter
Immer dann, wenn abhebende Windlasten auftreten können oder
das Gerüst durch die eingebauten Böden stabilisiert werden soll,
müssen Belagsicherungen angeordnet werden.
Bild 38: Belagsicherung
Die Belagsicherungen (Anlage B, Seiten 32 und 33) sind mit zwei
Haken versehen, die von oben durch die dafür vorgesehenen
Löcher in den Auflagerriegeln gesteckt werden. Durch einen
kurzen Querverschub greifen die Haken unter das U-Profil. Nach
Abklappen des Scharniers wird die Belagsicherung zwischen den
beiden anliegenden Ständerrohren verklemmt und kann sich nicht
mehr lösen.
Die bei der U-Auflage einzusetzenden Bordbretter sind identisch
mit denen bei der Rohr-Auflage. Der Einbau wird deshalb in
Kapitel 3.3 beschrieben.
Mai 2012
